产品参数

工作电压:50/60HZAC110V-250V

使用寿命:≥100，000次

工作温度:-10℃~70℃

外形尺寸:L88mm*W88mm*H38mm

面板材料:超强钢化玻璃

工作负载:水暖10A

产品功能:联动锅炉双温双控

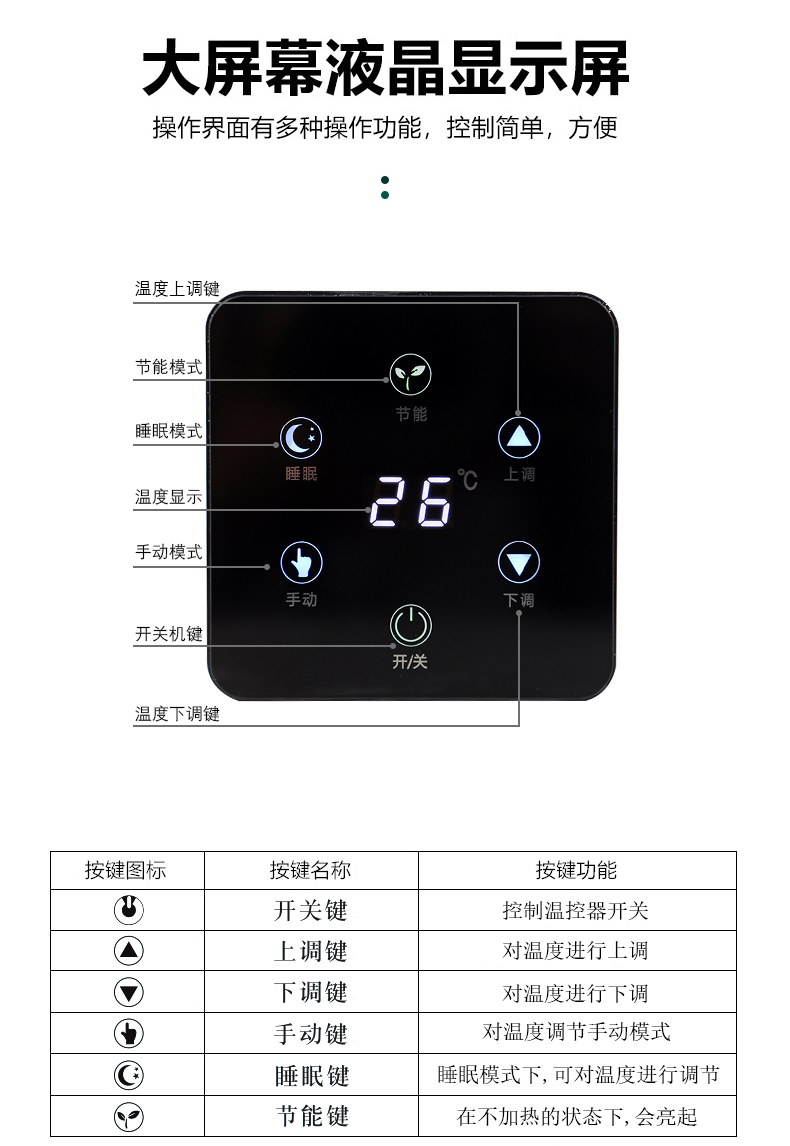

产品视频 功能操作说明

高级功能设置

关机设置：

1.节能按键：3档灯光调节

 关机状态下，同时按下节能和上调键。进入一档设置后。再按一次节能和上调键进入2档设置后，再重复按一次进入3档设置。

 一档设置后，6个LED灯闪烁3下后哦熄灭，开机数码管和触摸键LED灯亮20秒后熄灭；

 二档设置后，数码管亮度变低，开机后只有数码管点亮，触摸键LED灯不再点亮；

 三档设置后，数码管亮度最高，开机后数码管和触摸LED灯保持长亮；

开机设置：

手动（5-35℃），睡眠（10-25℃）

分别对应一个设置温度，通过加减键调节设置温度。

2.睡眠按键：防冻功能启停

关机状态下，同时按下睡眠和节能按键

数码管显示01防冻开启

3.手动键：内外测温探头切换

长按手动键3秒，显示H1或者H2，通过加减键调节

H1表示内置测温探头

H2表示外置测温探头

4.下降键：修正温度设置

长按下降键3秒进入设置修正温度

通过加减键调节修正温度，修正范围±9℃

安装注意事项

1.严禁带电操作及湿手操作;

2.必须严格按照接线示意图接线;

3.安装过程切勿触碰到电子元器件。

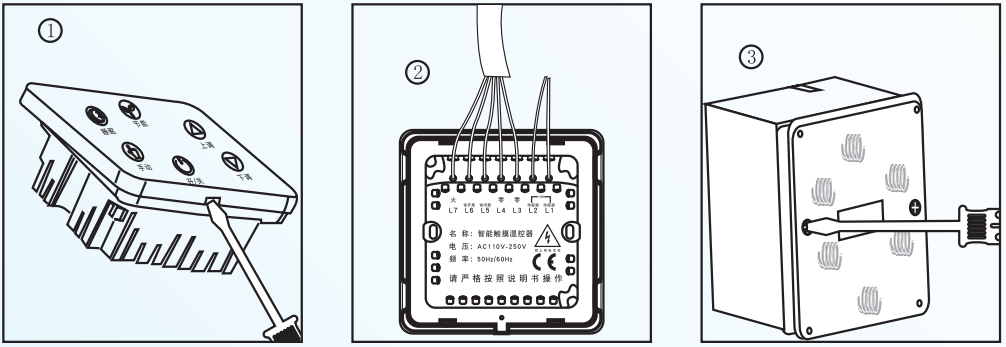

安装步骤：

第一步:用一字螺丝刀对准虎口翘开面板(或用拇指抵用面板虎口，一手下压底壳，掰开面板即可)。

第二步:确保断电，将开关平放置在86底盒上，用十字螺丝刀固定自带的两个螺钉至底盒上。

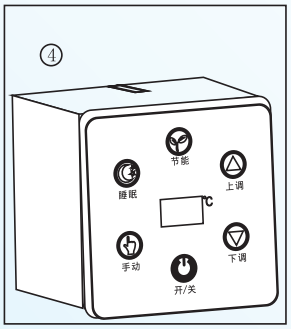

第三步:确保断电，将开关面板盖上上电即可使用，不断电盖上面板会使得操作按键失灵。

切记断电后再盖上面板!!!

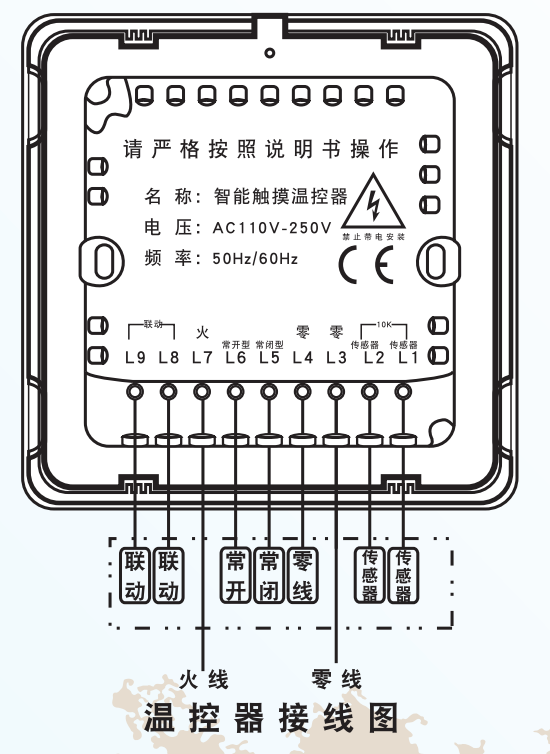

接线图：实际以底壳接线图为准
