水采暖，电地暖，正反向输出，防冻功能（联动/NTC)
产品参数

电压:见产品标注

功耗:2W

控温范围:5…50℃(可修改为5-90℃)

外限温值:5…60℃(出厂35℃)

测温方式:内外置NTC温度传感器

温度开关偏差:0.5-10℃可调，出厂±1℃

环境温度:0~60℃

防护等级:IP20

外壳材质:阻燃PC


产品视频

功能和接线视频

宣传视频

工作原理

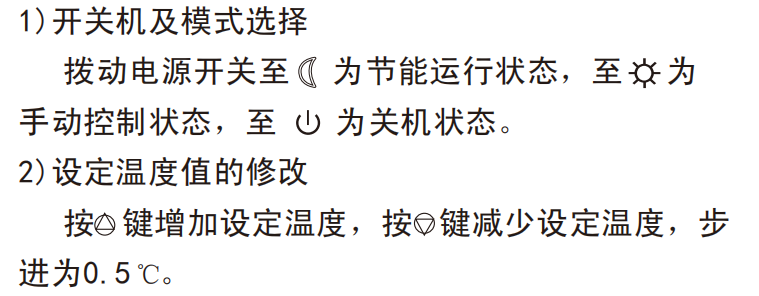

功能操作说明

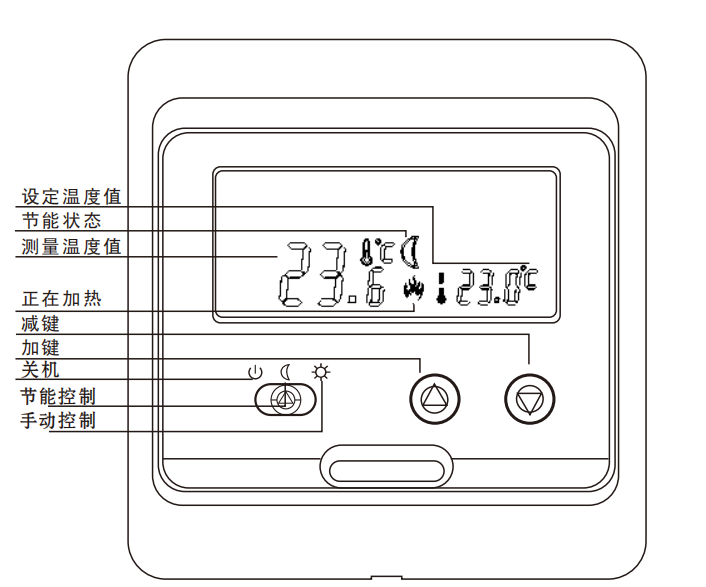

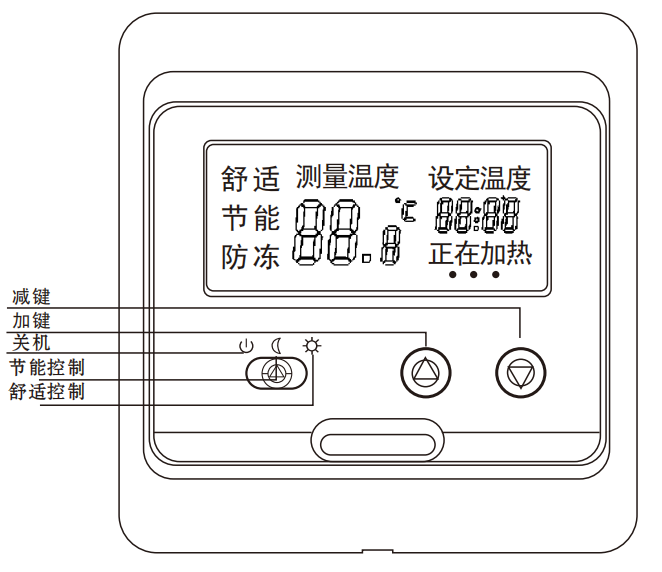

功能与显示说明：



产品型号:

113  3A  图标液晶  双温控,控温与限温

123  3A  图标液晶  双温控,控温与限温+无源联动

116  16A 图标液晶  双温控,控温与限温

103  3A  图标液晶  一组转换触点无源输出

113CN  3A 中文液晶  双温控,控温与限温

123CN 3A  中文液晶  双温控,控温与限温+无源联动

116CN  16A  中文液晶  双温控,控温与限温

103CN  3A  中文液晶   一组转换触点无源输出


用户常规操作：

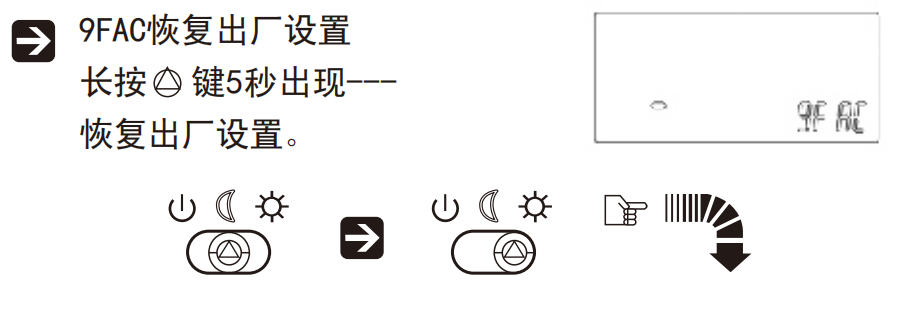

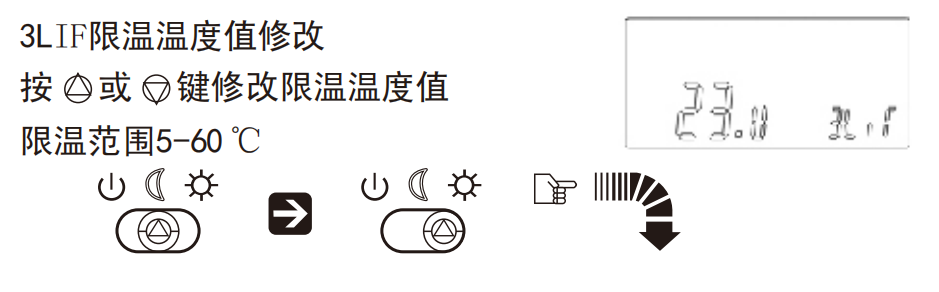

高级设置:

为专业工程技术人员设置的技术参数，通常在初装时完成操作。

进入方法:在关机状态下，按住上调键，同时开机至节能模式。






注意:进入高级设置后所有更改在关机后再开机有效，更改设置请谨慎。


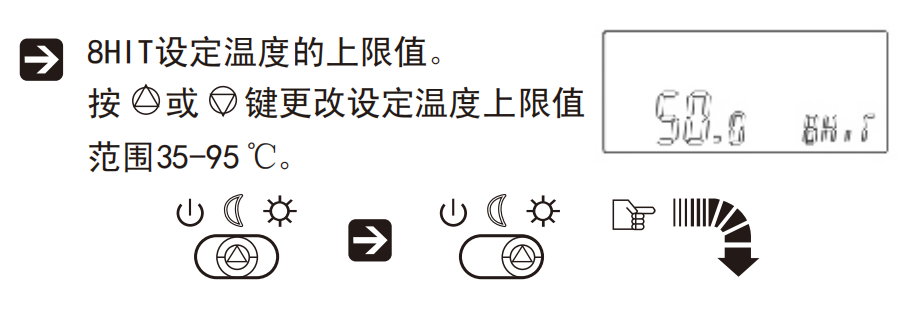

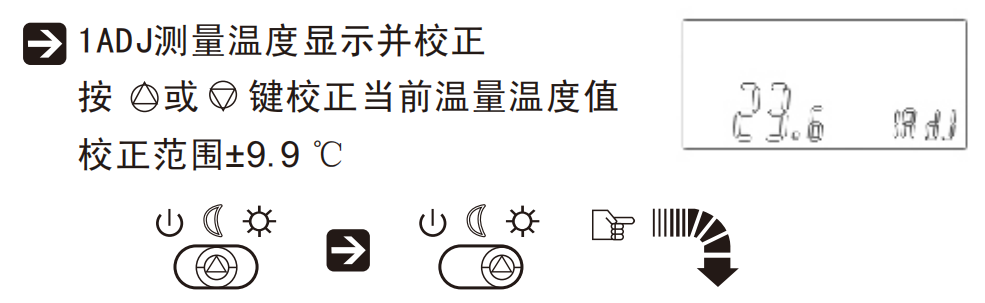

传感器故障提示

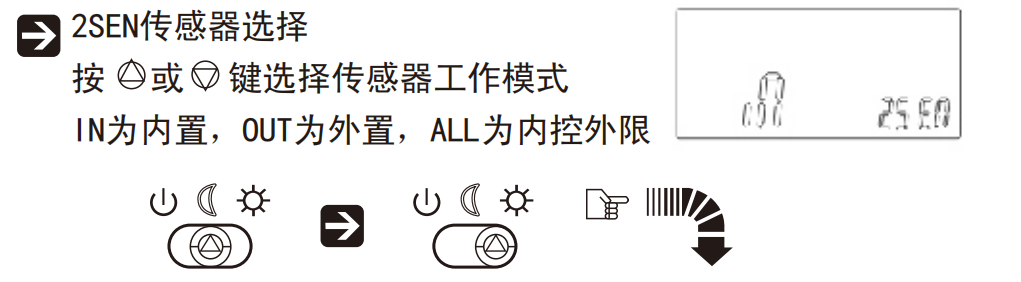

请正确选择内、外传感器工作方式，如选择出错或传感器故障(损坏)，液晶界面将出

现ER0或者ER1。ER0代表未检测到内置传感器或内置传感器故障;ER1代表未检测到外置传

感器或外置传感器故障。温控器停止工作，直至故障被排除。

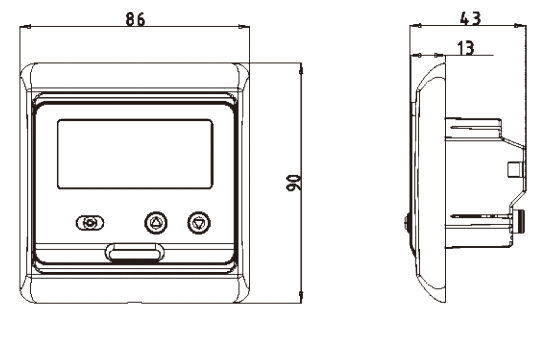

外形尺寸:单位mm





安装注意事项

注意:

本电采暖温控器可用于满负荷运行的工作状态的海拔度为2500米;在海拔高于2500米低于4200

米的地方使用时外接负载的额定功率应小于或等于本品的额定功率的80%。

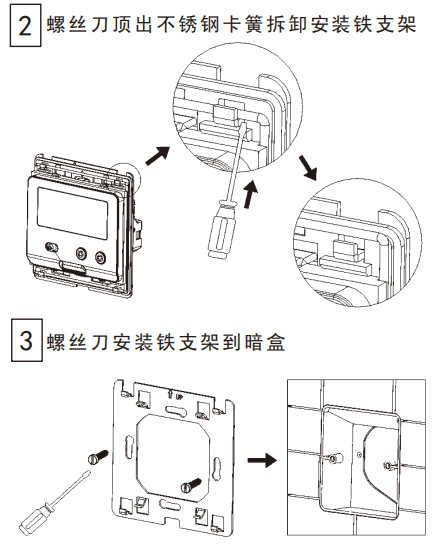

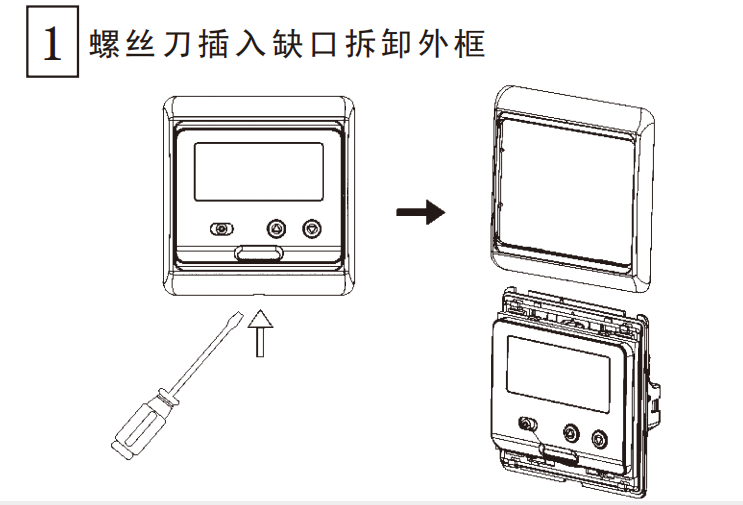

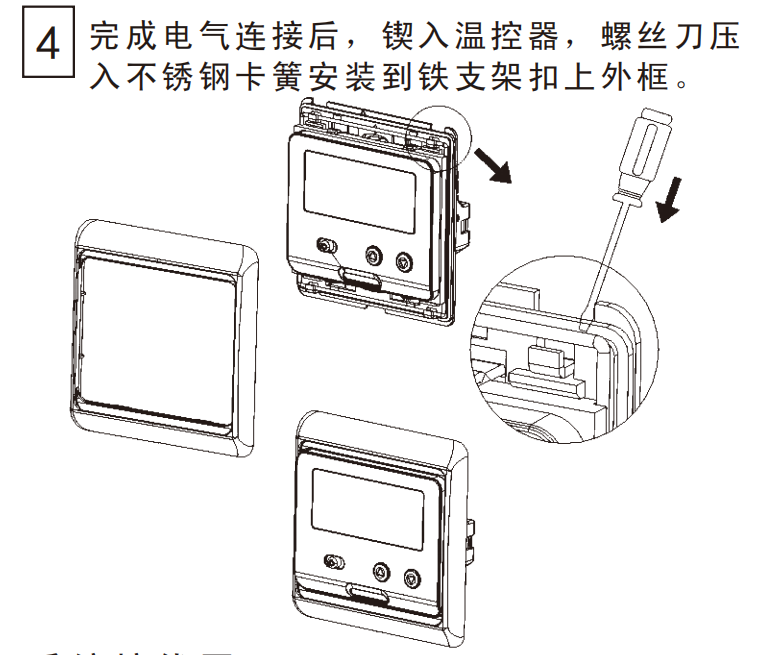

安转步骤：

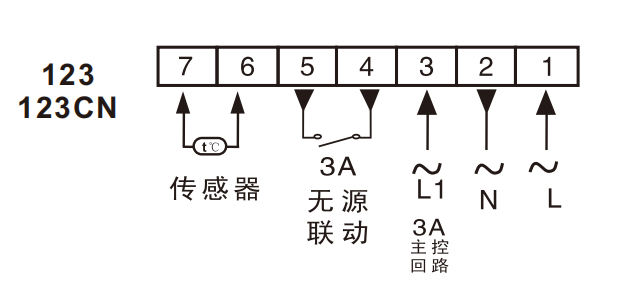

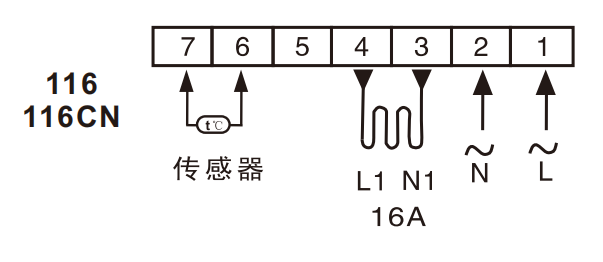

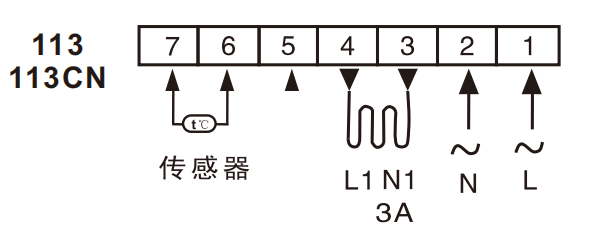

接线图：实际以底壳接线图为准
