技术指标:
电源电压:AC230V 50/60HZ
负载电流:<10A
静态功耗:<1.5W
设温范围:5-50℃
测温范围:1-60℃
工作环境:0-50℃
控温精度:±1℃
感温原件:NTC
功能和接线视频
宣传视频
工作原理

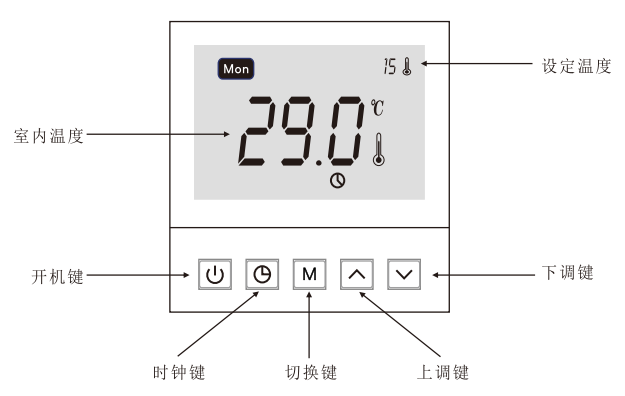

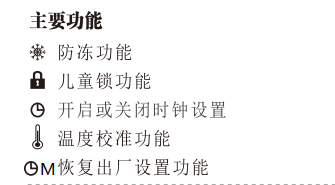

功能与显示说明：

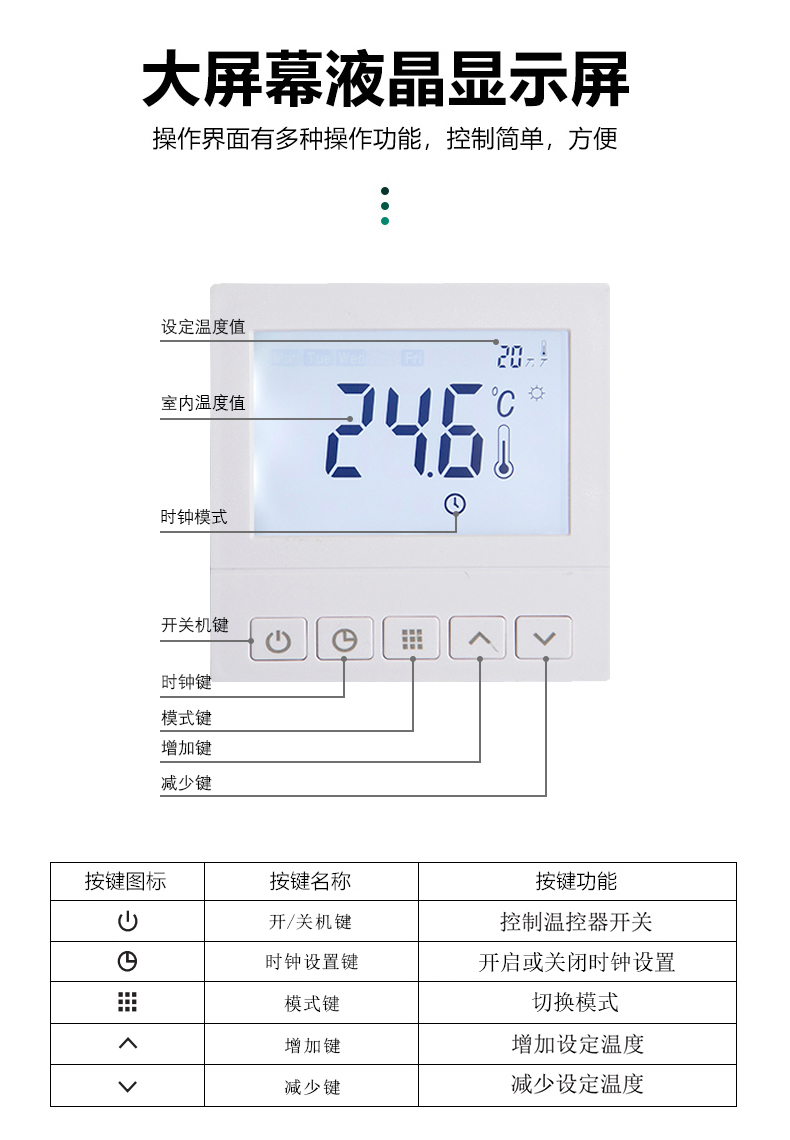

按键功能与操作：
开关键：控制温控器开关机
时钟设置键：开启或关闭时钟设置
M :模式键：切换手动模式和时段模式
增加键：增加设定温度或者时间
减少键：减少设定温度或者时间
温度设置:
在开机状态下，在手动模式时(手势图标亮起)，配合加减键调整设定手动模式温度;在时段模式下
(时钟图标亮起)，按时钟键可移动需要设定的时段编程温度，配合加减键调整时段温度。
设置儿童锁:在开机状态下，长按开关机键5秒左右执行儿童锁进入儿童锁功能后，上锁图标亮起，按任何按键都无效，只能
点光，需再次长按键解锁，解锁后可以继续操作温控器)。
在关机状态下:

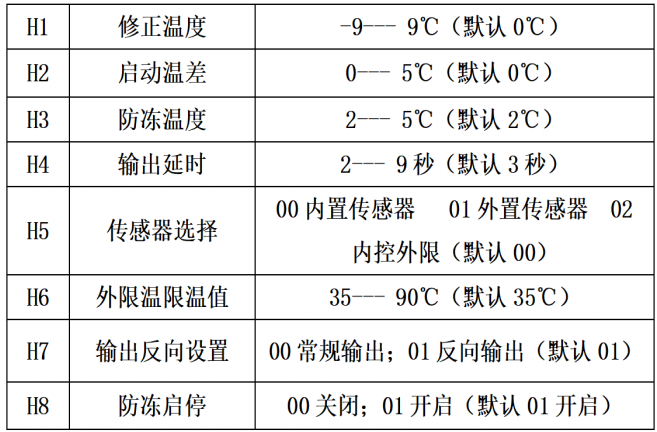

长按模式键M，2秒进入高级功能，短按M键切换选项，短按加号
键和减号键进行调整设置参数，选择好后按电源键保存并退出
背光在无按键操作情况下，20秒后自动熄灭，同时保持设置参数
在关机状态下，同时长按时钟键和M键恢复出厂设置

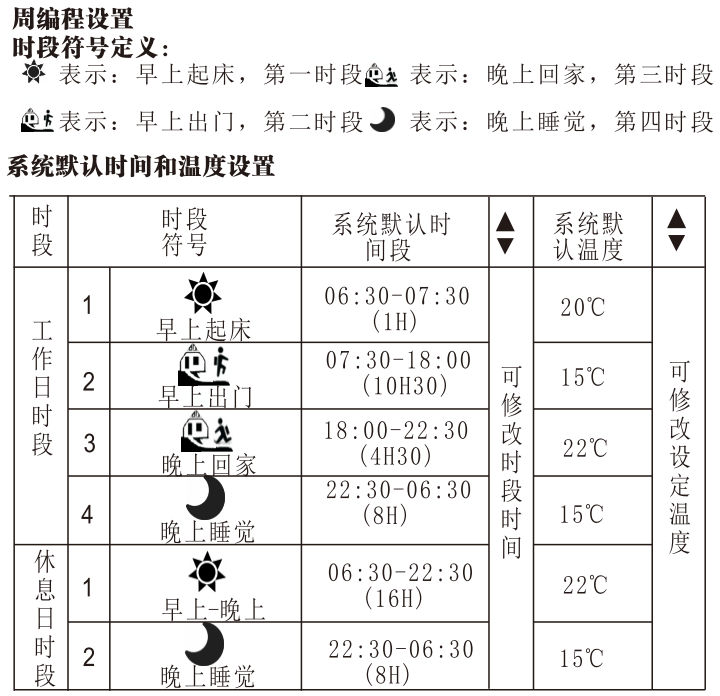

周工作时段编程操作:
在时段模式下，按时钟键调整需要设置的温度或者时间，通过加减键调整，根据图表指示，
当前设置的内容，设置完成后，等待闪烁结束或者全部设置完成。(时段组可调整，共4个时间点，默认
周1到周5为工作时段，周6到周日为休息时段，共2组时段。可调整每组的时段组合)
注：该产品未使用存储电池，产品时间在断电后重启恢复为默认时间，需重新设定当前时间。部分功能不在断电记忆范围内。
1. 安装时切断电源，配置电源开关，长期不使用时应切断电源。
2. 安装位置应距地 1.4m 左右，避免阳光直射、避风、远离热源、远离潮湿地方，且具有房间温度代表性的位置。

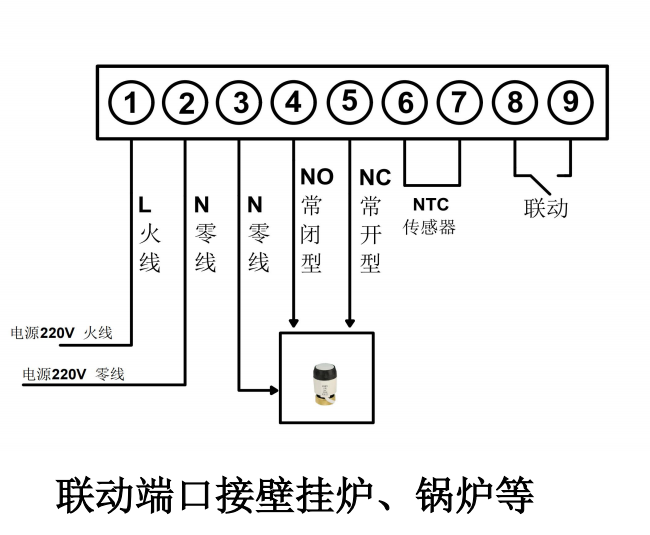

3. 根据底壳接线图连接电路，如果使用的温控器与配备的安装图不相符，请与经销商或工厂联系。
4. 根据标示电流配备负载，禁止超载。
警告：接线一定按照电气接线图正确接线。切勿将水、泥浆等杂质进入温控器内，否则将会造成器件损坏！
安转步骤：

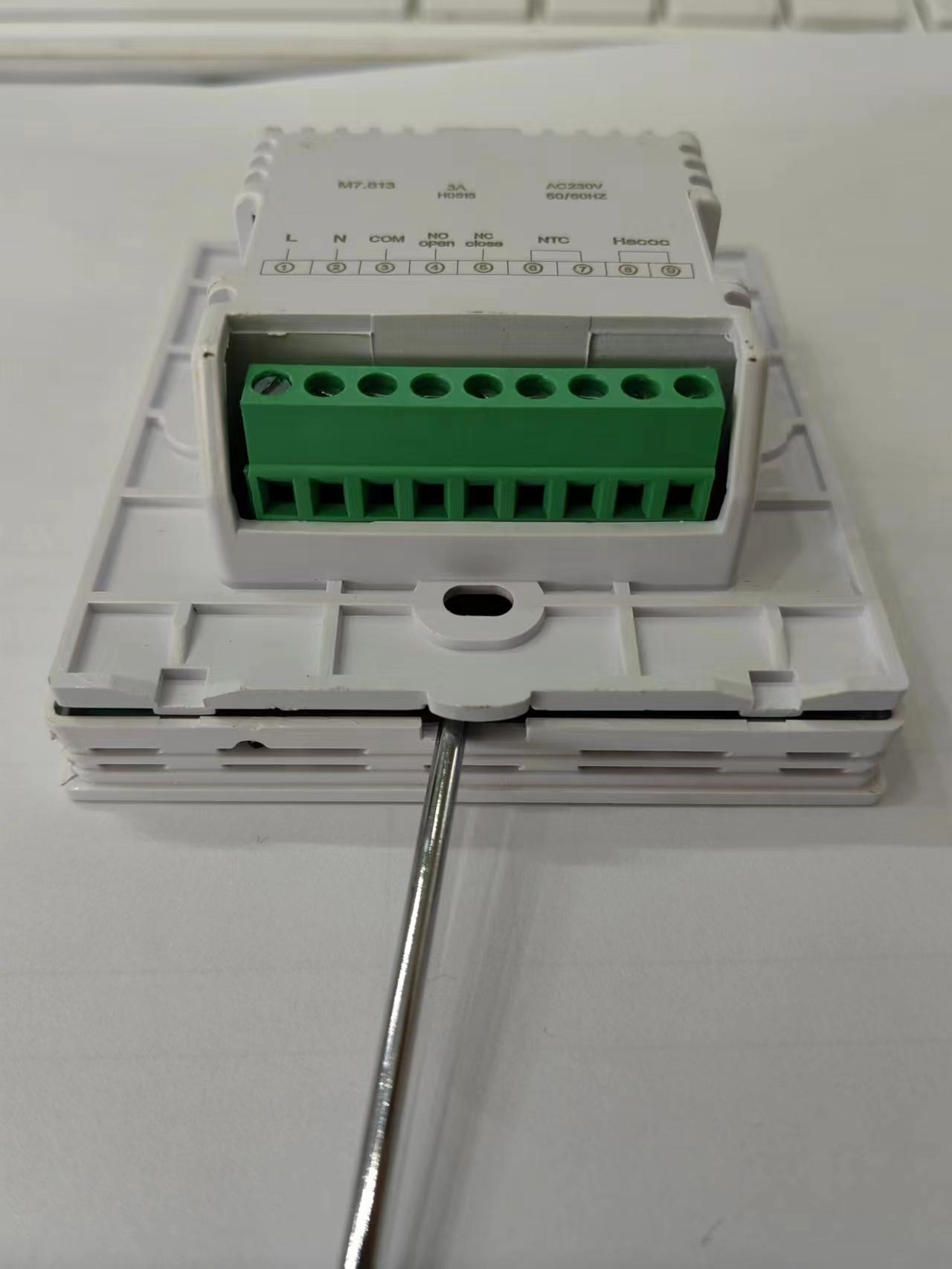

第一步：将产品从包装盒PE袋中取出，将线按照正确接线图接好，在确认无误后用3.5mm款的一字螺丝刀沿斜面伸到卡槽 4mm，待撬卡钩
用手稍用力向上搬开卡钩脱离卡槽，分开面板和电源盒
将分开的电源盒按照正确的接线图接好，在确认无误后将电源盒嵌入86暗盒中
以30度角将控制面板挂在两个卡钩上，注意一定要挂到位。
稍用力按下侧两边，卡住面板上壳（安装完毕）注意切勿按压液晶，避免损坏温控器
