产品参数

技术指标:

电源电压:AC220V 50/60HZ

负载电流:20A

静态功耗:<1.5W

设温范围:5-35℃

测温范围:1-99℃

工作环境:0-60℃

控温精度:±1℃

感温原件:NTC

产品视频 功能操作说明

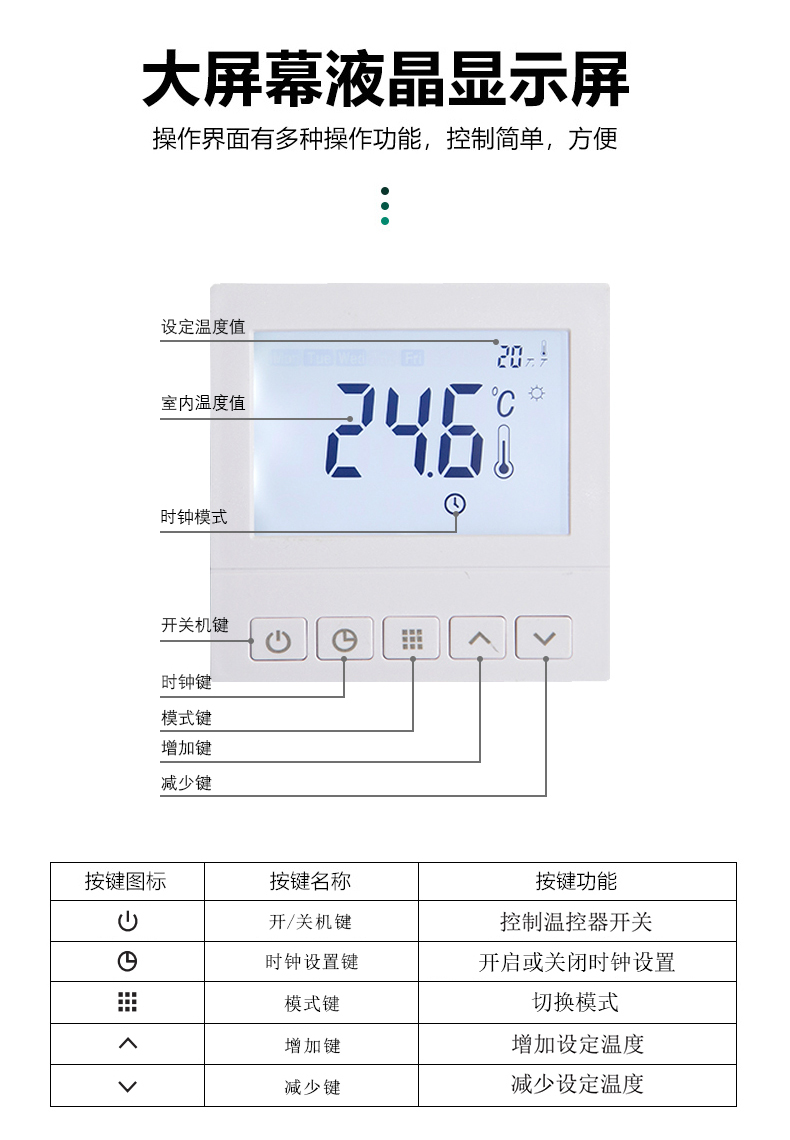

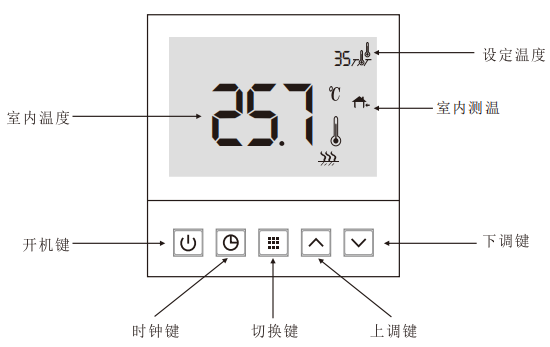

功能与显示说明:

按键功能与操作:

开关键，控制温控器开关机

时钟设置键：调节时间

模式键：切换模式

增加键，增加设定温度

减少键，减少设定温度

开机状态下:

通过开关机键，进行开关机操作。

通过加减键调整设置温度。

关机状态下:

长按时钟键进入高级设置，短按时钟键切换选择需要修改的参数。

1.修正温度 -9…9℃

2.启动温差 2…5℃

3.输出延时 2…9秒

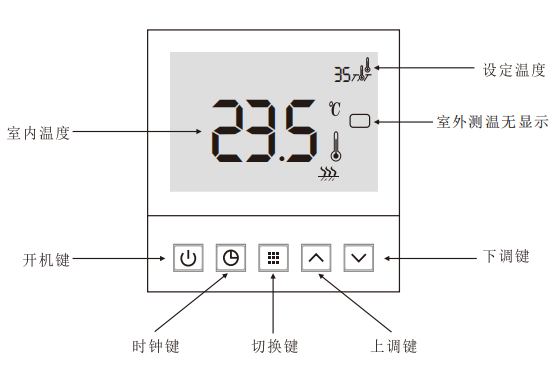

4.内外测温探头切换0内置测温1外置测温

注:关机状态下，同时按住时钟键和模式键可恢复出厂设置

注：该产品未使用存储电池，产品时间在断电后重启恢复为默认时间，需重新设定当前时间。部分功能不在断电记忆范围内。

安装注意事项

安装注意事项:

1、在安装之前请切记关闭电源

2、在安装前请在室内找一个温度稳定，没有靠近进门处或空调装置的地方

3、在安装之前，必须查看室内系统电路图，根据后壳标贴接线图连接电路，

如果你的系统与后壳标贴连接图不相符，请与经销商联系或请教资深电工师

4、在安装时请严格按照后壳体标贴连接图进行接线

5、不要用力拉排线，否则会造成损坏

6、安装过程中注意不要对面板液晶屏施加压力或者划伤液晶屏

7、安装过程中注意不要磕碰线路板元器件，不要摔落或使后壳变形

8、安装过程中如果采用硬塑线，必须事先折弯合适角度

9、在施工期间安装时请不要落入施工泥浆中，以免损坏整个产品

10、根据详细的电流说明使用，禁止超载

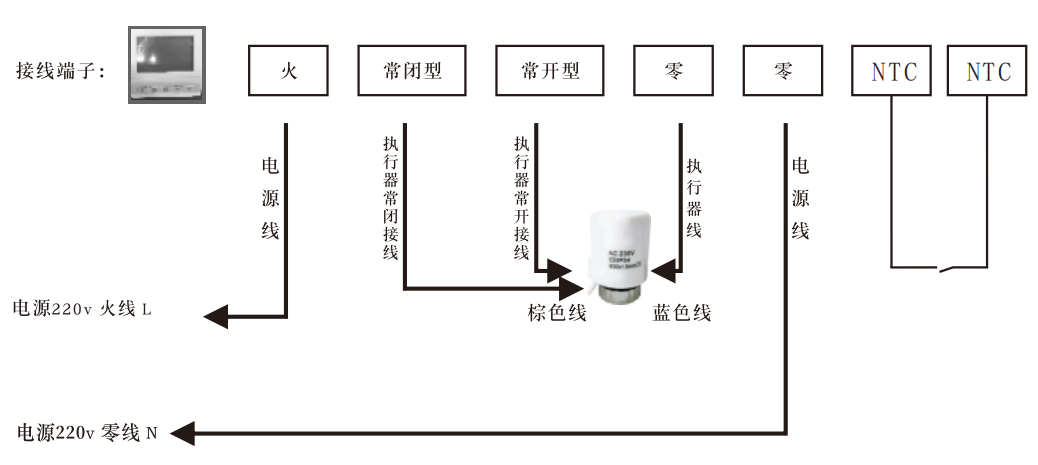

接线图：实际以底壳接线图为准

警告：接线一定按照电气接线图正确接线。切勿将水、泥浆等杂质进入温控器内，否则将会造成器件损坏！

安转步骤：

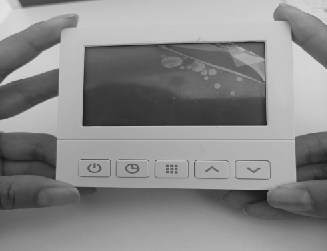

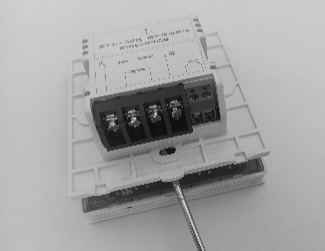

第一步：将产品从包装盒PE袋中取出，用3.5mm宽的一字螺丝刀沿斜面伸到卡槽4mm，待撬卡钩

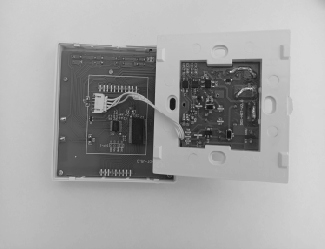

第二步：用手稍用力向上搬开卡钩脱离卡槽，分开面板和电源盒

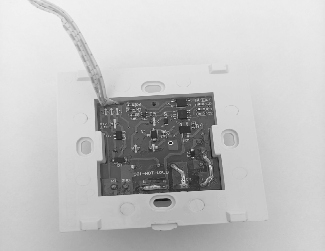

第三步：将分开的电源盒按照正确的接线图接好，在确认无误后将电源盒嵌入86暗盒中

第四步：以30度角将控制面板挂在两个卡钩上，注意一定要挂到位

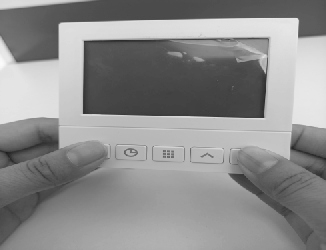

第五步：稍用力按下侧两边，卡住面板上壳（安装完毕）
