电源电压:AC220V，50/60HZ
负载电流:3A
控温精度:±1℃
感温原件:NTC
控温范围:15℃-35℃
测温范围:0℃-99℃
过热保护温度范围范围:20℃-88℃
工作环境温度:-10℃-60℃
功能和接线视频
宣传视频
工作原理
产品特点
1.大液晶屏显示，LED白色色背光;
2.2种控温模式:制冷，制热;
3.4档风速:自动，高速，中速，低速;
4.防冻功能;
5.温度校正功能;
6.掉电记忆功能;
7.故障保护;
8.温度显示范围-9℃85℃,温度控制范围5℃~35℃;

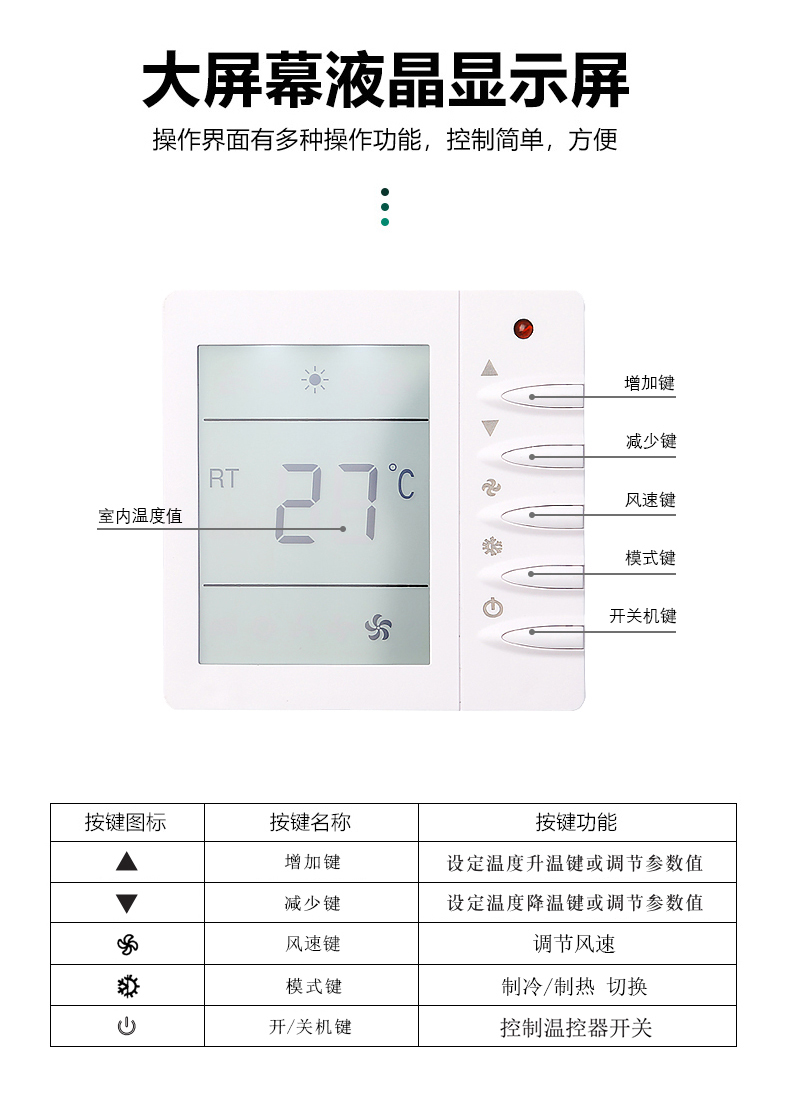

按键功能与操作
加号键：设定温度升温键或调节参数值
减号键：设定温度降温键或调节参数值
风速键：高/中/低/自动挡风速切换
模式键：制冷/制热切换
开关机按键：执行开关键操作
高级设置功能:在关机状态下长按模式键进入高级设置
1 温度修正 0℃
2 启动温差 2℃
3 防冻功能 3℃
操作说明:
1.初次上电，显示屏全显3秒，背光亮，无输出，3秒后进入关机状态;
2.关机状态，无显示;
3.当有按键时，背光灯亮，并延迟25秒熄灭;
4.在关机状态，长按模式键3秒以上，进入高级选项设置:
A,第一个选项是温度校正值，默认为-1℃，调整范围为-5℃到5℃，按上和下
可以调整校正值，调整完成以后按模式键，进入第二个高级选项设置;
B.启动误差，默认为2℃，设定范围从1℃到5℃，按尚和下可以调整校正值，
调整完成以后按模式键，进入第三个高级选项设置;
c.防冻温度，默认为3℃，调整范围从1℃到5℃，当显示“--”表示取消防冻，
按上和下可以调整;高级选项设置参数自动保存;
5.在关机状态，其他按键无效;
6.在关机状态，按ON/OFF键，进入开机状态，此时设定温度显示，风机图标
显示，模式按照设定的模式运行，如果风机打开，会显示相应的风速;
7.按“模式”键，可以选择制冷、制热模式;当运行制冷模式，制冷图标显
示;运行制热模式，制热模式显示;
8.按“风速”键调整风速，可以选择低速，中速，高速和自动风速;
9.在制冷状态，当室温比设定温度高，并且2者差值大于或等于启动温度，风
机启动，阀门启动;当室温到达设定温度时，风机关闭，阀门关闭;在风机
选择手动模式时，风机启动后运行手动设定的风速，在风机设定为自动模式
时，当室温高于设定温度4℃，运行高速;高于2℃，运行中速;其他运行低速;
10.在制热状态，当设定温度比室温高，并且2者差值大于或等于启动温度，风
机启动，阀门启动;当室温到达设定温度时，风机关闭，阀门关闭;在风机
选择手动模式时，风机启动后运行手动设定的风速，在风机设定为自动模式时，
当设温高于室温4℃，运行高速;高于2℃，运行中速;其他运行低速
11.防冻功能，在制热状态下关机，当室温低于或者等于防冻温度，阀门打
开(低速开);当室温高于防冻温度，阀门关闭(阀门独立电源只开阀门，
不开风机);
12.设置温度，在开机状态下，可以随时调整设置温度，设置温度的范围从5
度到35度;
13.故障保护，当传感器发生故障时，液晶显示“-”，输出关闭，不能开机;
14.掉电记忆，当每次开机或者设置参数以后，当背光熄灭，系统会记忆当前
的运行状态;当市电掉电以后再次来电，系统会按上次的设置参数自动运行;
注意事项
1、安装时切断电源。配置电源开关。
2、安装位置应距地1.4m左右，避免阳光直射、避风、远离热源，具有房间温度代表性的位置。
3、根据接线图连接电路。如果使用的温控器与配备的安装图不相符，请与经销商或工厂联系。
4、根据标示电流配备负载，禁止超载。

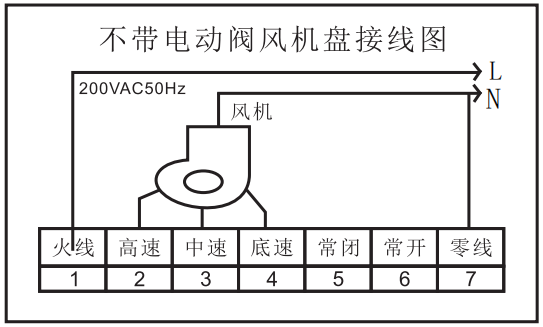

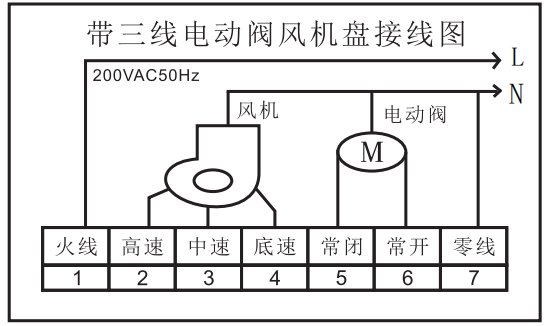

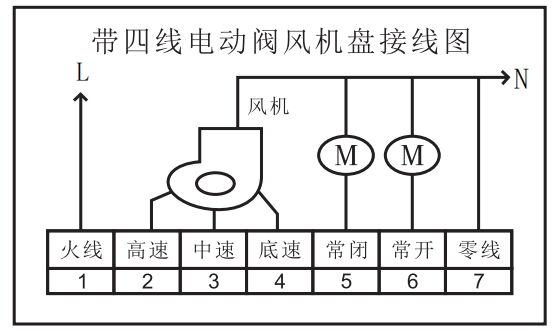

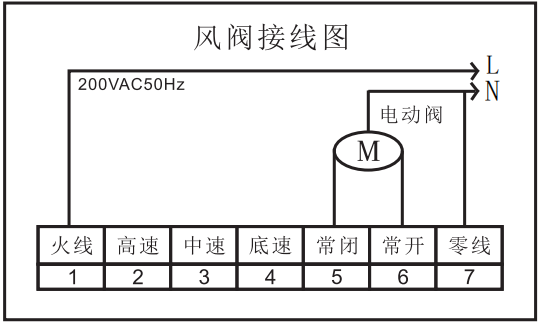

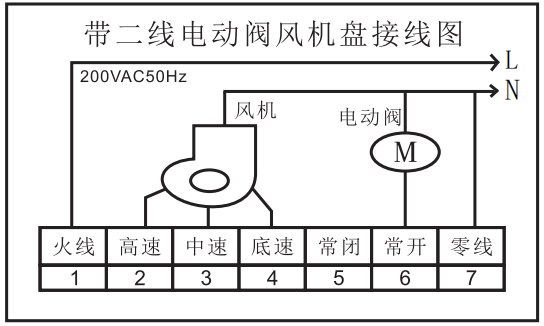

5、不同批次的产品和不同的负载可能会有不同的接线方式，请参照配备的接线图正确接线。
安装使用事项
1、电源线务必安装正确，火线零线不能接反。以免损坏温控器。
2、温控系统前端应加设电源控制开关或单独的电源插座，在不需要温控系统工作的时候应切断
电源。
3、液晶温控面板工作时需要稳定的电源支持，非正常断电和瞬间电源的闪端，都可能会导致温
控面板的关闭或不正常工作。无论是何种性质的断电后的再次来电，都可能会导致供暖系统
的停止工作。因此当正常的供暖期间发生面板关闭时请及时启动温控面板进入工作状态。
4、液晶温控面板具备自动记忆功能，可在动力电源被切断再次供电时，自动切换到断电前的工
作状态。
5、温控器安装位置应有代表性并不受其他热源或流动空气的影响。
警告：接线一定按照电气接线图正确接线。切勿将水、泥浆等杂质进入温控器内，否则将会造成器件损坏！
安转步骤：
拆开主控板：用3.5mm宽的一字锥沿斜面伸到卡槽
取下下排线中4mm，略用力向上翘起，即可打开卡钩子
按接线图，接到接线端子上，用螺丝拧紧
用螺丝将温控器底板固定在墙上的86盒上
将LED板和电源板通过导电带连接在一起
先成30度角挂上上面的两个挂钩稍用力按下侧，卡住上壳，安装完毕
