电源电压：220VAC-240VAC 50/60Hz
负载电流：3A.5A.10A应用水地暖(可选)
本机功耗：＜1W
温度设定范围：内控温范围：5-35℃
控温精度：±1℃
功能和接线视频
宣传视频
工作原理
功能显示说明：
加热标识，当显示该图标时，表示温控器工作在加热，电动阀或执行器是开启状态

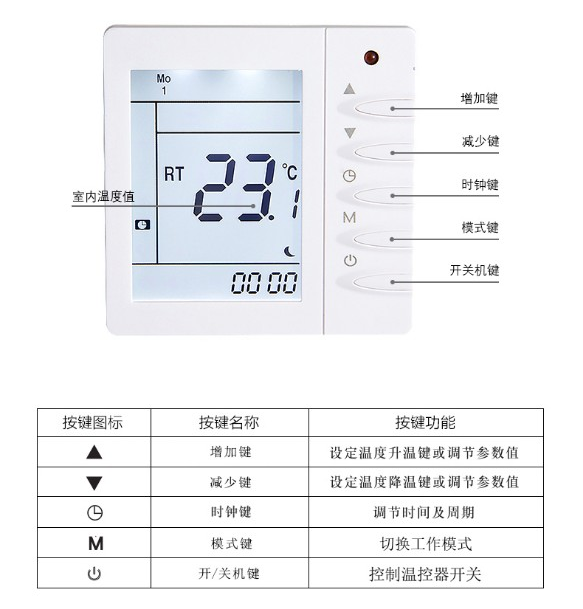

按键功能与操作：
加号键：设定温度升温键或参数调节
减号键：设定温度降温键或参数调节
时钟键：调节时间及周期
M编程键：在开机状态下，短按M键切换手动模式，编程模式（一至七的时段编程）
开关机键：执行开光机
高级功能：在关机状态下，长按M键5秒进去高级模式
H1 校正温度 -9-9℃
H2 启动温差 0-5℃
H3 防冻温度 2-5℃
H4 继电器输出延时时间 2-9S
功能说明：
1.5个功能按键，从上到下分别为电源键，M键、时钟键，减键，加键；
2.通电，短按电源键开机，再短按一次，关机；
3.在开机状态下，短按M键，切换手动模式，再按一次M键，切换时钟（显示时钟图标），时钟状态下，按时钟键进行编程
4.在开机控温时，当室内温度小于设定温度，2个的差值大于或等于启动温差，负载启动。室内温度等于或大于设定温度，负载关闭
5.防冻：光机状态下，当室温低于防冻温度，负载打开，高于防冻温度，负载关闭
6.背光：当有按键按下时，背光亮起，并无按键操作时，延时25秒熄灭；
7.断电记忆：所有设定的参数和控制状态，均在背光熄灭后，自动保存；重新来电后，自动恢复运行。

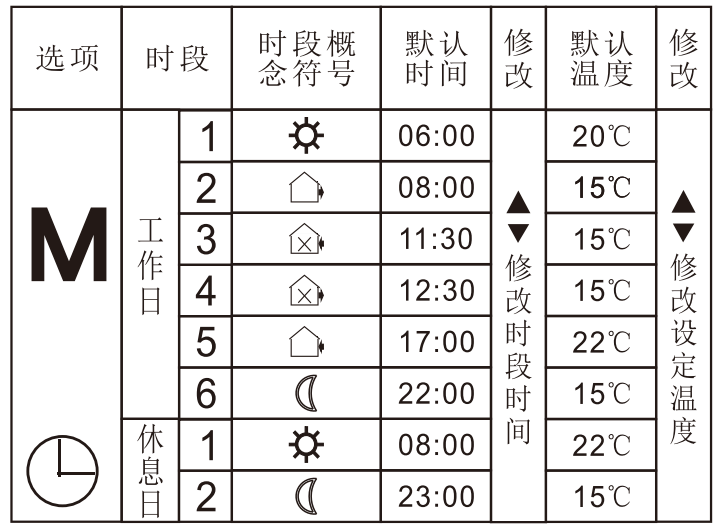

周工作时段编程操作：
首先按M键进入编程模式，显示时钟图标，再按时钟键进入时段编程模式
安装注意事项
1、在安装之前请切记关闭电源；
2、在安装前请在室内找一个温度稳定,没有靠近进门处或空调装置的地方；
3、在安装之前,必须查看室内系统电路图,根据后壳标贴接线图连接电路,如果你的系统与后壳标贴连接图不相符,请与经销 商联系或请教资深电工师；
4、在安装时请严格按照后壳标贴连接图进行接线；
5、不要用力拉排线,否则会造成损坏；
6、安装过程中注意不要对面板液晶屏施加压力或者划伤液晶屏
7、安装过程中注意不要磕碰线路板元器件,不要摔落或使后壳变形
8、安装过程中如果采用硬塑线,必须事先折弯合适角度；
9、在施工期间安装时请不要落入施工泥浆中,以免损坏整个产品
1 0、根据详细的电流说明使用,禁止超载。
警告：接线一定按照电气接线图正确接线。切勿将水、泥浆等杂质进入温控器内，否则将会造成器件损坏！

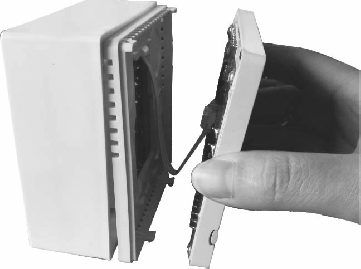

拆开主控板：用3.5mm宽的一字锥沿斜面伸到卡槽
取下下排线中4mm，略用力向上翘起，即可打开卡钩子

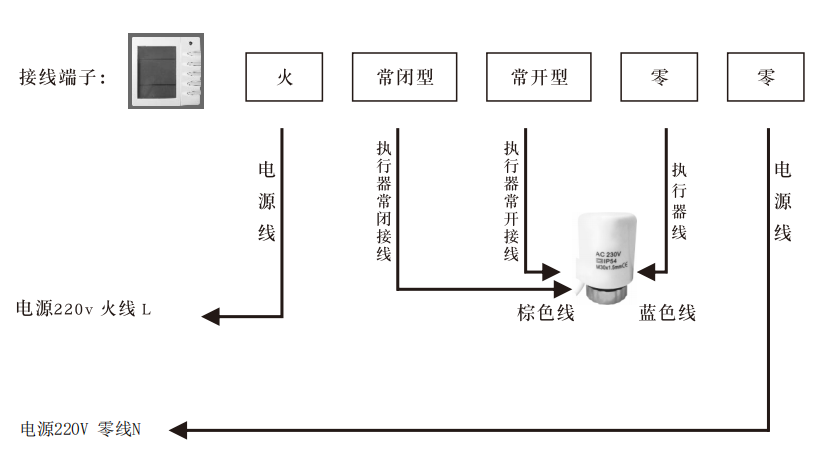

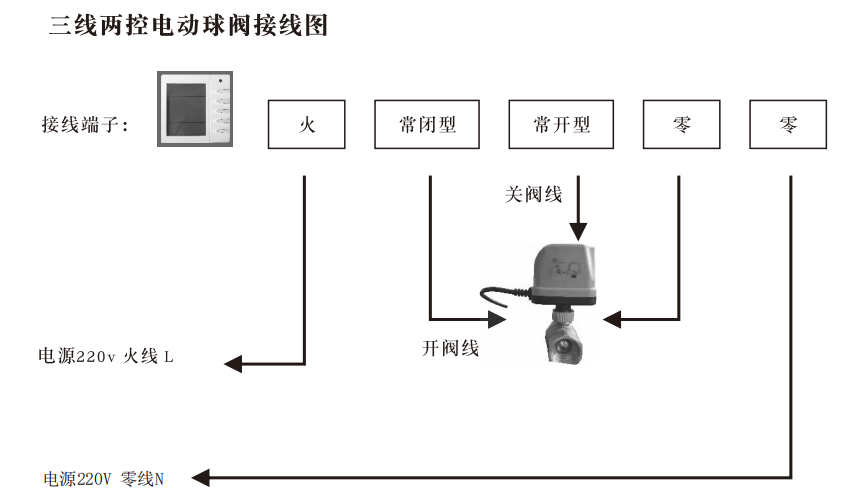

按接线图，接到接线端子上，用螺丝拧紧
用螺丝将温控器底板固定在墙上的86盒上
将LED板和电源板通过导电带连接在一起
先成30度角挂上上面的两个挂钩稍用力按下侧，卡住上壳，安装完毕
