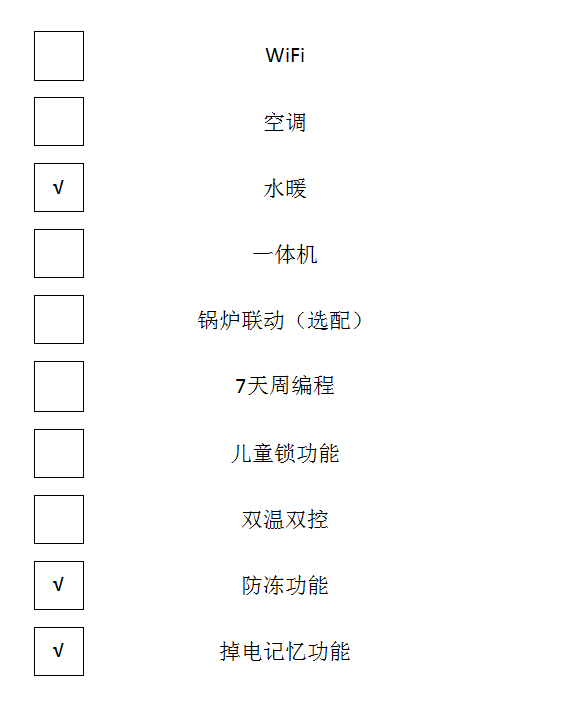

电源电压：220VAC-240VAC 50/60Hz
负载电流：3A.5A.10A应用水地暖
本机功耗：＜1W
温度设定范围：内控温范围：5-35℃
控温精度：±1℃
外壳材质：PC/ABS阻燃材料
面板外形尺寸：86*86*13mm
电源盒外形尺寸：62*46*28mm
功能和接线视频
宣传视频
工作原理

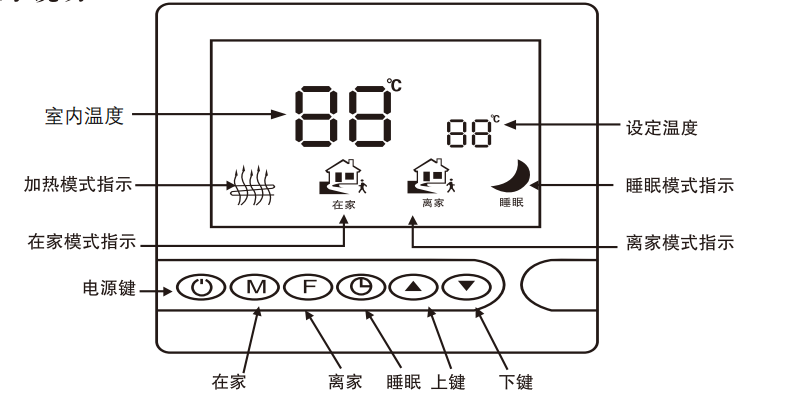

加热标识：当显示该图标时，表示温控器处于加热状态下。
在家模式标识：当显示该图标时，表示房间温度为默认27℃，调整范围为5-35℃
离家模式标识：当显示该图标时，表示房间温度为默认5℃，调整范围为3-10℃
睡眠模式标识：当显示该图标时，表示房间温度为默认25℃，调整范围为10-28℃

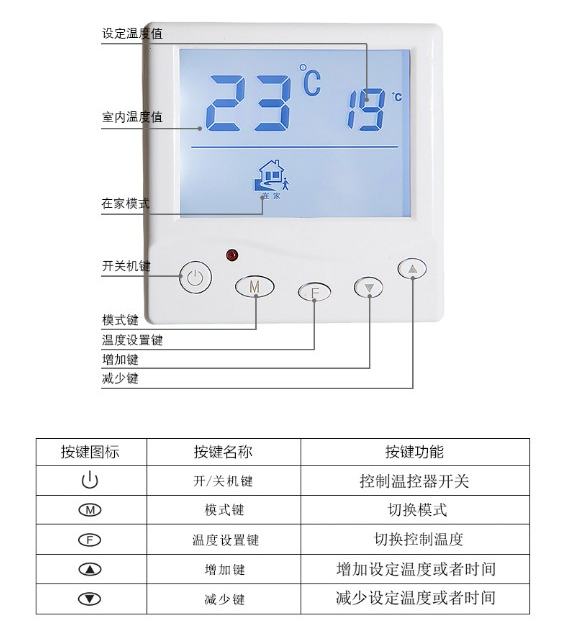

按键功能与操作:
1.5个功能按键，从左到右分别为电源键，M键、F键，加键，减键；
2.通电，短按电源键开机，再短按一次，关机；
3.在开机状态下，短按M或F键可切换工作模式，共3个工作模式，在家模式（在家图标显示）。
离家模式（离家图标显示），睡眠模式（睡眠图标显示）；
4.温度：在家模式，默认27℃，调整范围5℃-35℃；离家模式，默认5℃，调整范围3℃-10℃：睡眠模式，默认25℃，调整范围10℃-28℃：
5.在开机控温时，当室内温度小于设定温度，2个的差值大于等于启动温差，负 载启动：室内温度等于或大于设定温度：负载关闭：
6.背光：当有按键按下时，背光亮起，并无按键操作时，延时25秒熄灭；
7.断电记忆：所有设定的参数和控制状态，均在背光熄灭后，自动保存；重新来电后，自动恢复运行。
关机状态下:长按模式键M进入高级设置，短按模式键M进行切换选项，通过上下键进行调节
H1修正温度:-8--- 8℃(默认-2℃)
H2启动温差:0---5℃默认(0℃)
H3防冻温度:2---5℃默认(2℃)
H4输出延时:2---9秒(默认2秒)
安装注意事项安装注意事项
1、在安装之前请切记关闭电源；
2、在安装前请在室内找一个温度稳定,没有靠近进门处或空调装置的地方；
3、在安装之前,必须查看室内系统电路图,根据后壳标贴接线图连接电路,如果你的系统与后壳标贴连接图不相符,请与经销 商联系或请教资深电工师；
4、在安装时请严格按照后壳标贴连接图进行接线；
5、不要用力拉排线,否则会造成损坏；
6、安装过程中注意不要对面板液晶屏施加压力或者划伤液晶屏
7、安装过程中注意不要磕碰线路板元器件,不要摔落或使后壳变形
8、安装过程中如果采用硬塑线,必须事先折弯合适角度；
9、在施工期间安装时请不要落入施工泥浆中,以免损坏整个产品
1 0、根据详细的电流说明使用,禁止超载。
警告：接线一定按照电气接线图正确接线。切勿将水、泥浆等杂质进入温控器内，否则将会造成器件损坏！
安装步骤：
第一步：将产品从包装盒PE袋中取出，用3.5mm宽的一字螺丝刀沿斜面伸到卡槽中4mm，待撬卡钩
第二步：用手稍用力向上搬开卡钩脱离卡槽，分开面板和电源盒

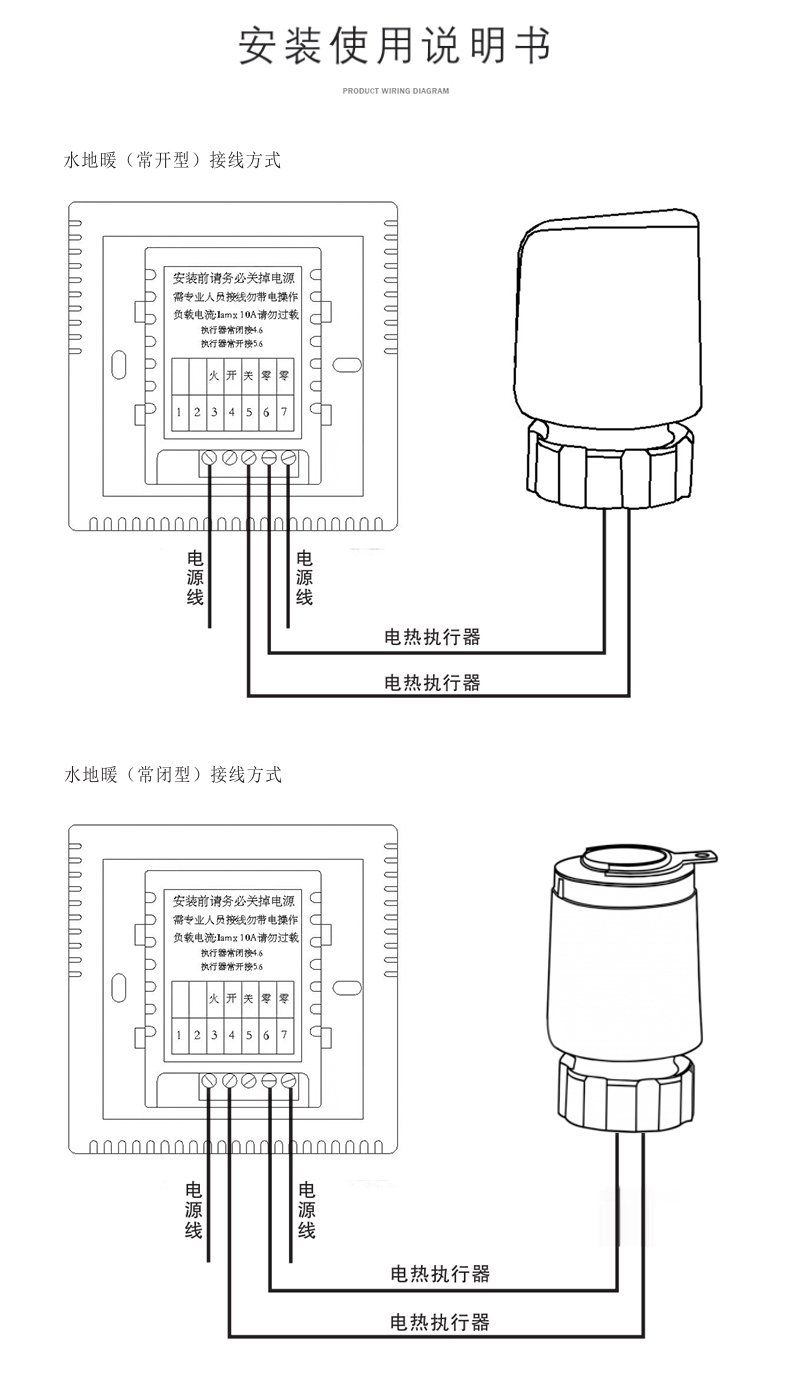

第三步：将分开的电源盒按照正确的接线图装好，在确认无误后将电源盒嵌入86暗盒中
第四步：取出包装盒的两个镙丝钉将电源盒固定拧紧在86暗盒上
第五步：将控制面板与电源盒排线相连(注意:请不要用力拉排线，以免排线拉断
第六步：以30度角将控制面板挂在两个卡钩上，注意一定要挂到位
第七步：稍用力按下侧两边，卡住面板上壳(安装完毕)
