产品参数

型号：K05 NC

电压/功率：AC 230V DC24V/3W

工作温度：-5℃-50℃

行程：≥4mm

主材料：PA66+30%GF

连接规格：M30x1.5(内螺纹)

电线长度： ≥650mm

反应时间：3-5 分钟

标准：EN 60730

载荷：130 N

功能操作说明

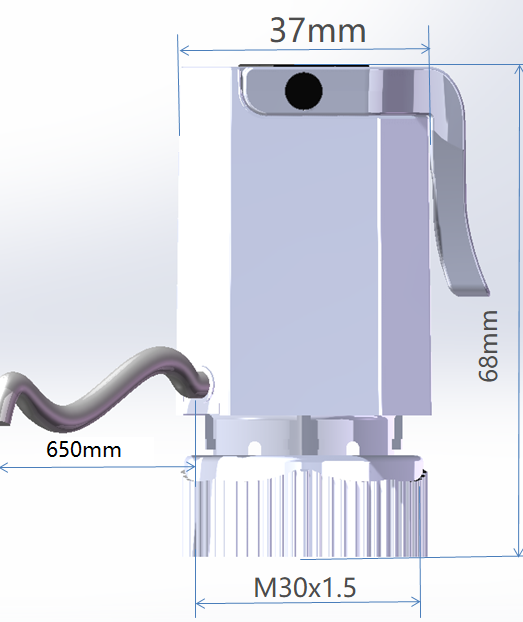

产品外形尺寸：

单位：MM



产品特点：

●外形紧凑

●易如安装

●工作过程无噪音

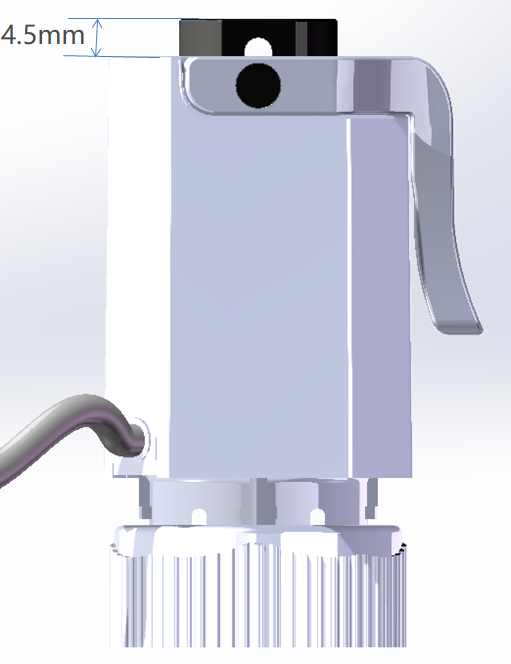

●手动开启功能

●低能耗

●全视角行程指示

安装注意事项

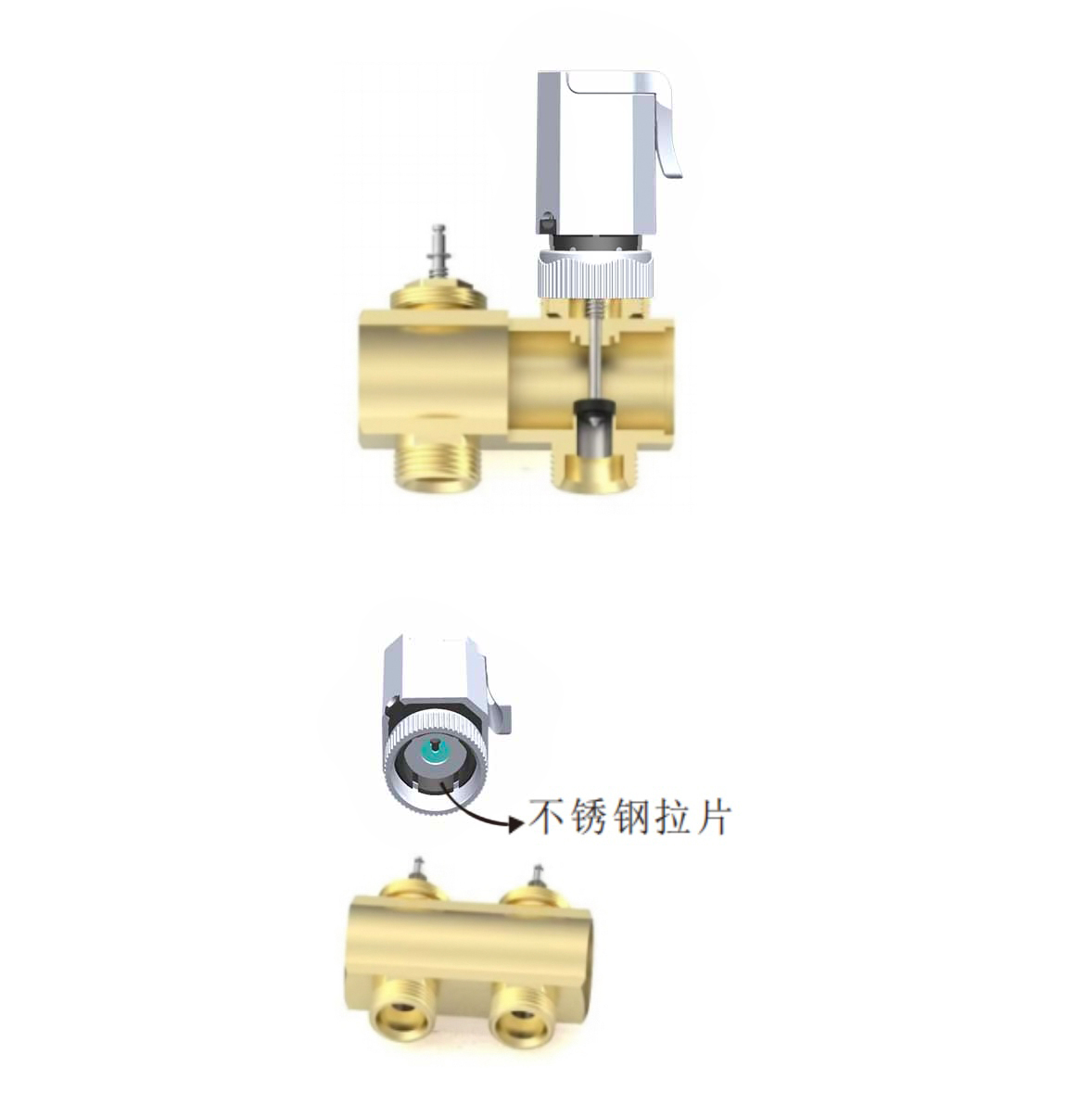

产品安装与拆卸：

安装执行器：将阀芯的阀杆拔出，插入执行器的不锈钢拉片 孔内，然后将执行器安装至铜体，旋转螺帽固定，拆卸方式相反

注：安装时不得使用管钳

手自一体执行器适用范围:针对特定系统场景(含热源泵系统、二联供水机系统、五恒系统)，须选用二联供专用手自一体执行器，确保系统适配性及操作便捷性。

注：拆卸过程不得使用管钳，夹钳等工具

接线图：实际以底壳接线图为准

安装调试注意事项：

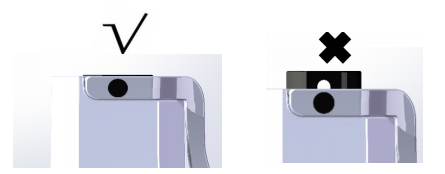

产品指示盖状态确认：

            正常状态                           异常状态

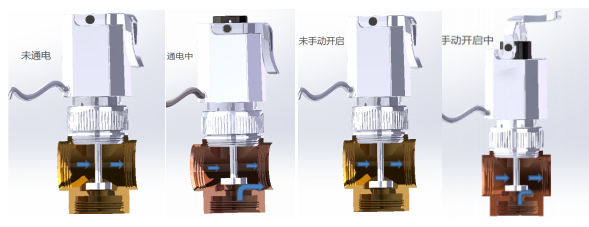

产品工作状态

             NC/常闭型(通断电状态）       手动开启功能
