电源电压：220VAC-240VAC 50/60HZ
负载电流：3A
待机功耗:<1.5W
温度设定范围:5-35℃
控温精度:±1℃
颜色和外壳材料:白色PC/ABS阻燃材料
面壳外形尺寸:86×86×13mm
电源盒外形尺寸:62×52×28mm
温控器连接WIFI连接WiFi操作：网络不能带有防火墙，否则可能配网失败
配网模式下信号共三格含义: 1格表示配网成功, 2格表示连接到路由器, 3格表示连接到服务器, 配网模式在第三格时, 将触发15秒超时,其他状态不超时。 正常模式下信号表示信号质量, 未连接到路由器时, 图标将消失。
温控器在关机状态下,长按切换键3秒左右，显示屏右上角有WiFi图标闪烁，配网成功WiFi图标常亮。
设备连接涂鸦智能APP（请先扫描二维码下载APP，完成注册，然后按照下列步骤进行WiFi配置）。

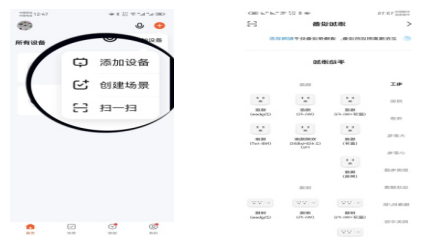

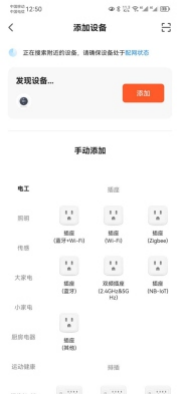

打开设备APP显示当前界面，点击右上角“+”，选择“添加设备”，正在收索附近的设备，请确保设备处于配网状态。
1、添加设备：

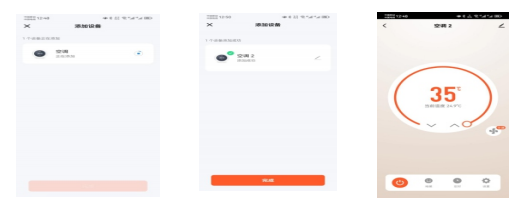

2、发现设备：发现设备并选择添加。
3、连接WiFi： 输入当前手机连接的WiFi密码，注意WiFi频率要（2.4GHZ）。
4、配网中： 正在配网中...请耐心等待，添加成功后，点击完成。
①扫描下方二维码下载APP到APP Store、应用宝、GOOGLE PLAY手机应用中心下载“涂鸦智能”
②通过手机号或邮箱完成注册，如果有账号，可直接登录。

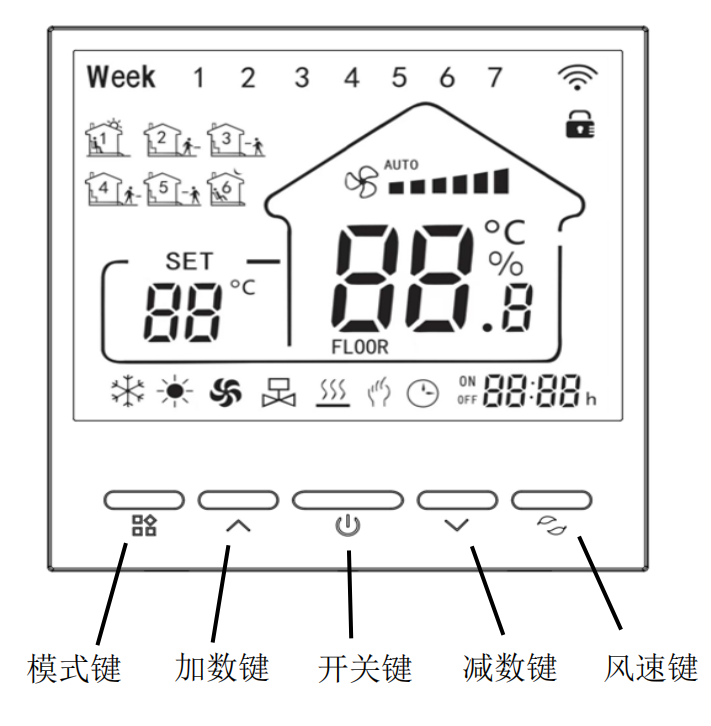

一体机Wifi操作说明：

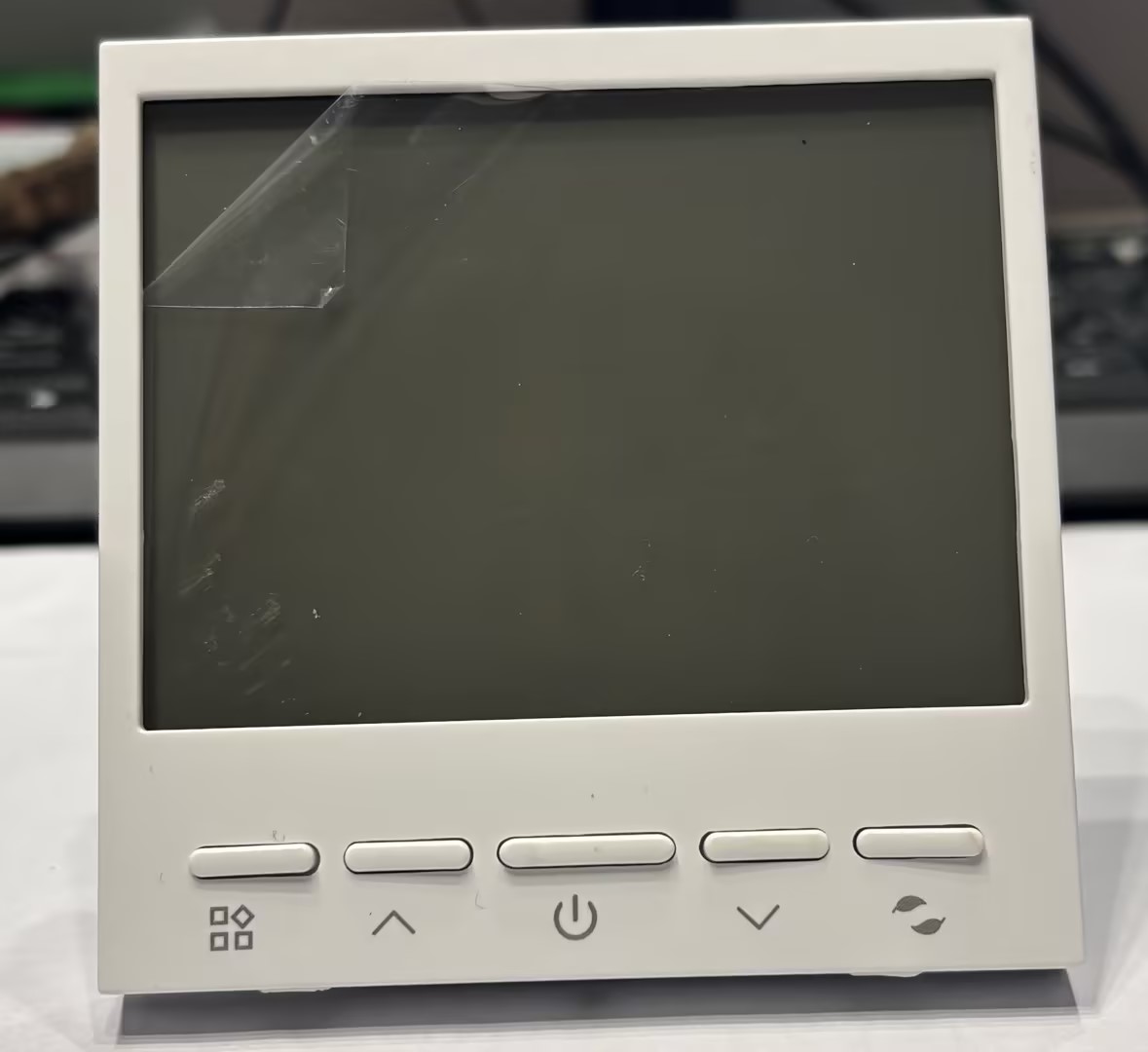

开关机键:控制面板开机或者关机
模式键:切换地暖、制冷、制热、通风、地暖+制热模式，手动与定时模式
切换键:切换高、中、低、自动风速
加数键:通过此按键可修改温度时间等参数
减数键:通过此按键可修改温度时间等参数
开机状态下：
1短按模式键切换地暖、制冷、制热、通风、地暖+制热模式。
2.同时长按模式键和切换键，设置儿童锁，解锁和上锁相同。
3.联动控制：空调水阀或地暖阀继电器开状态，打开联动继电器，阀 关状态联动关闭联动继电器。
5.短按温度设定加减键，1度加减，长按3秒滚动加减，松手停。
6.非地暖模式下：短按切换键切换高.中.低.自动风速
7.时间显示：配网后自动网络对时，网络断开时间不显示
以上操作15秒，无任何操作退出到显示界面，并关闭背光。
关机状态下：

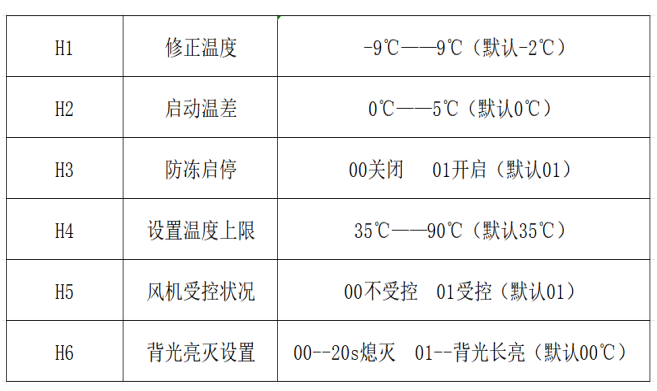

长按模式键3秒进入高级模式，按模式键切换H1～H6，按加减键设置数值，在高级模式中，15秒未操作任何按键，退出设置模式。
关机状态下：
注：同时按下加号键和减号键5秒，温控器恢复出厂设置。
安装示意图：

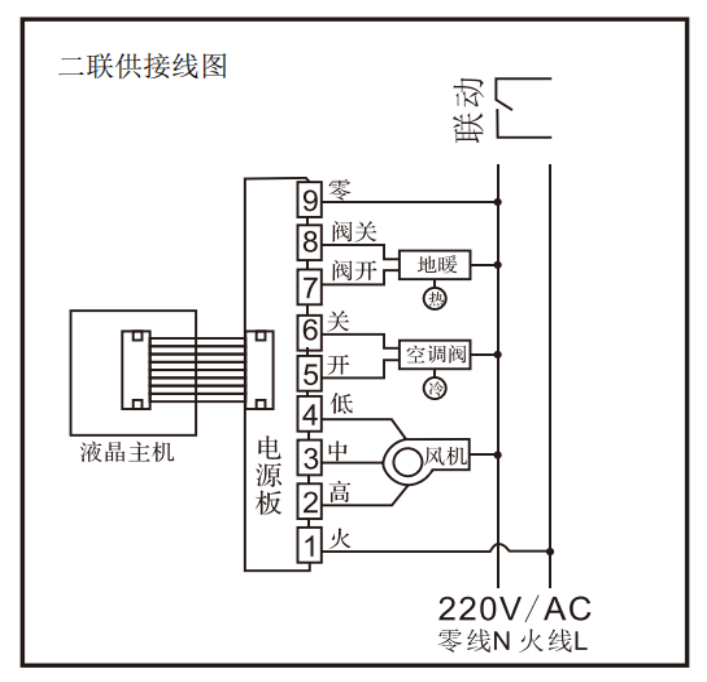

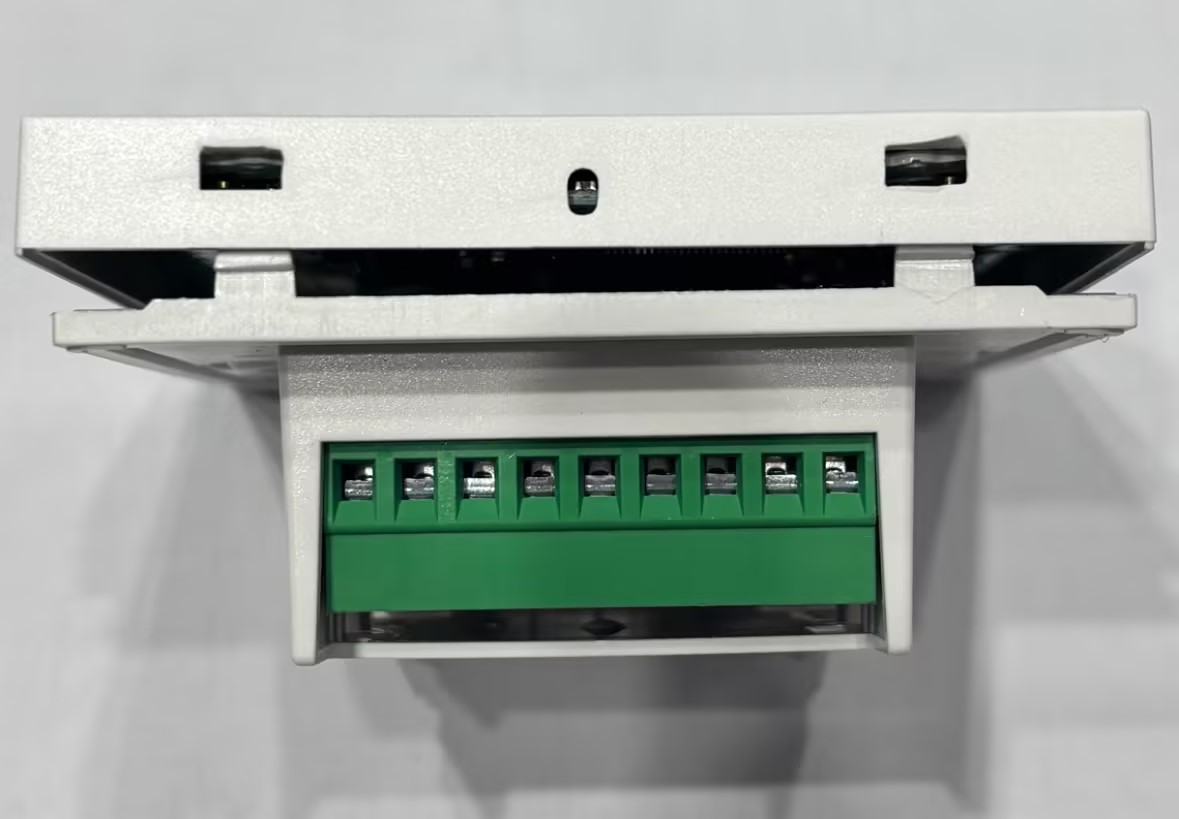

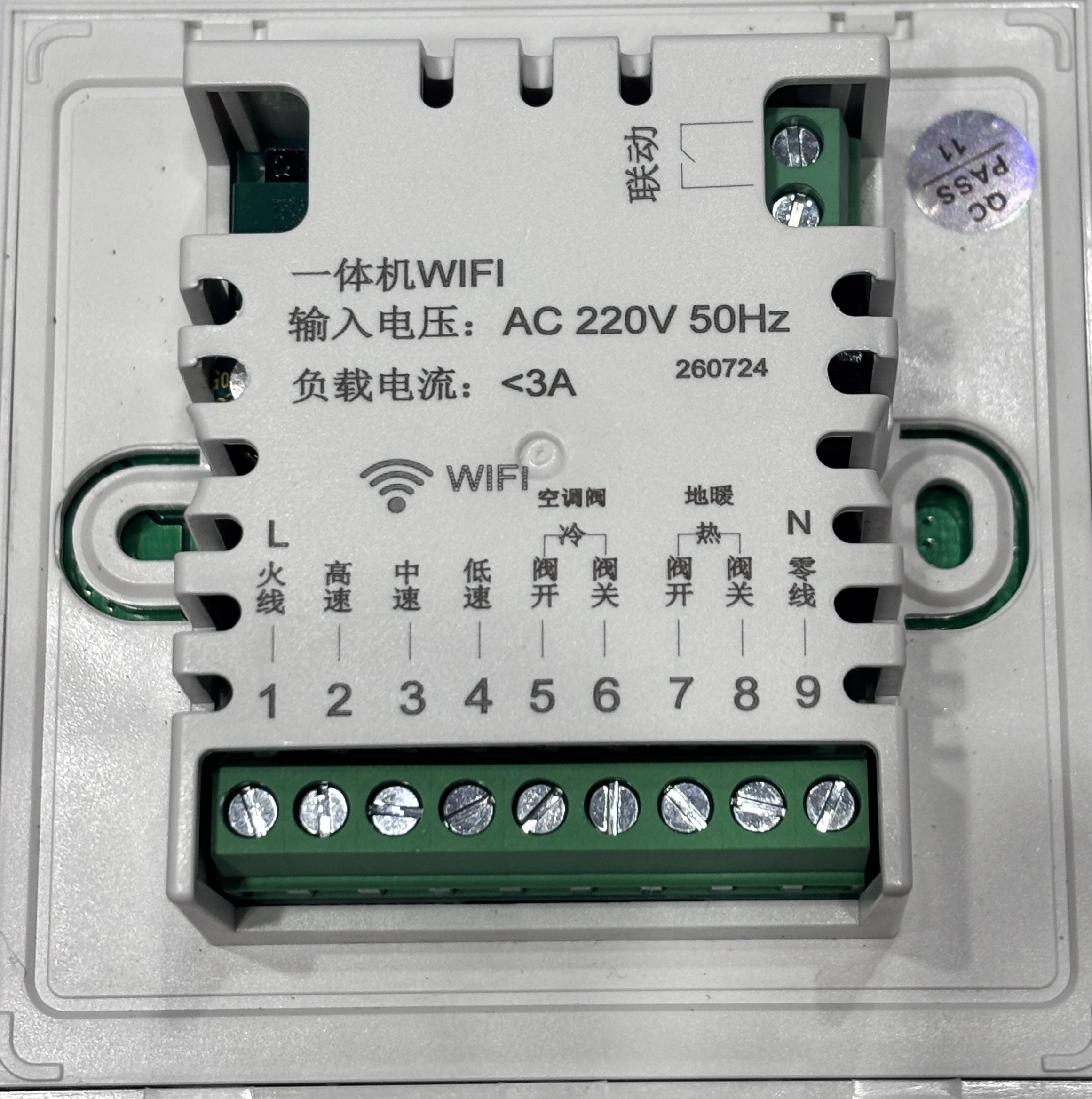

第一步：将产品从包装盒PE袋中取出，按照电源壳上的接 线图进行正确接线

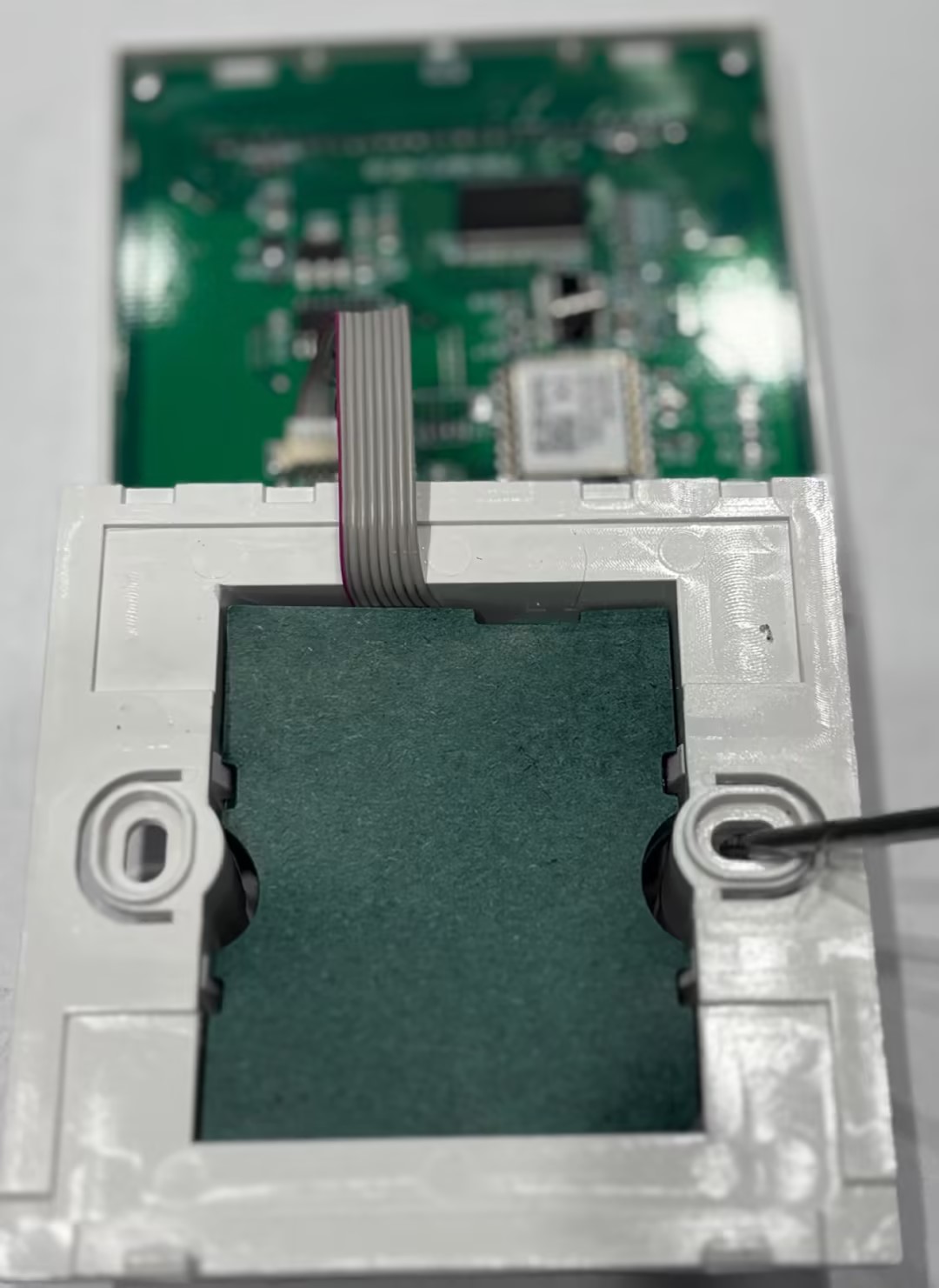

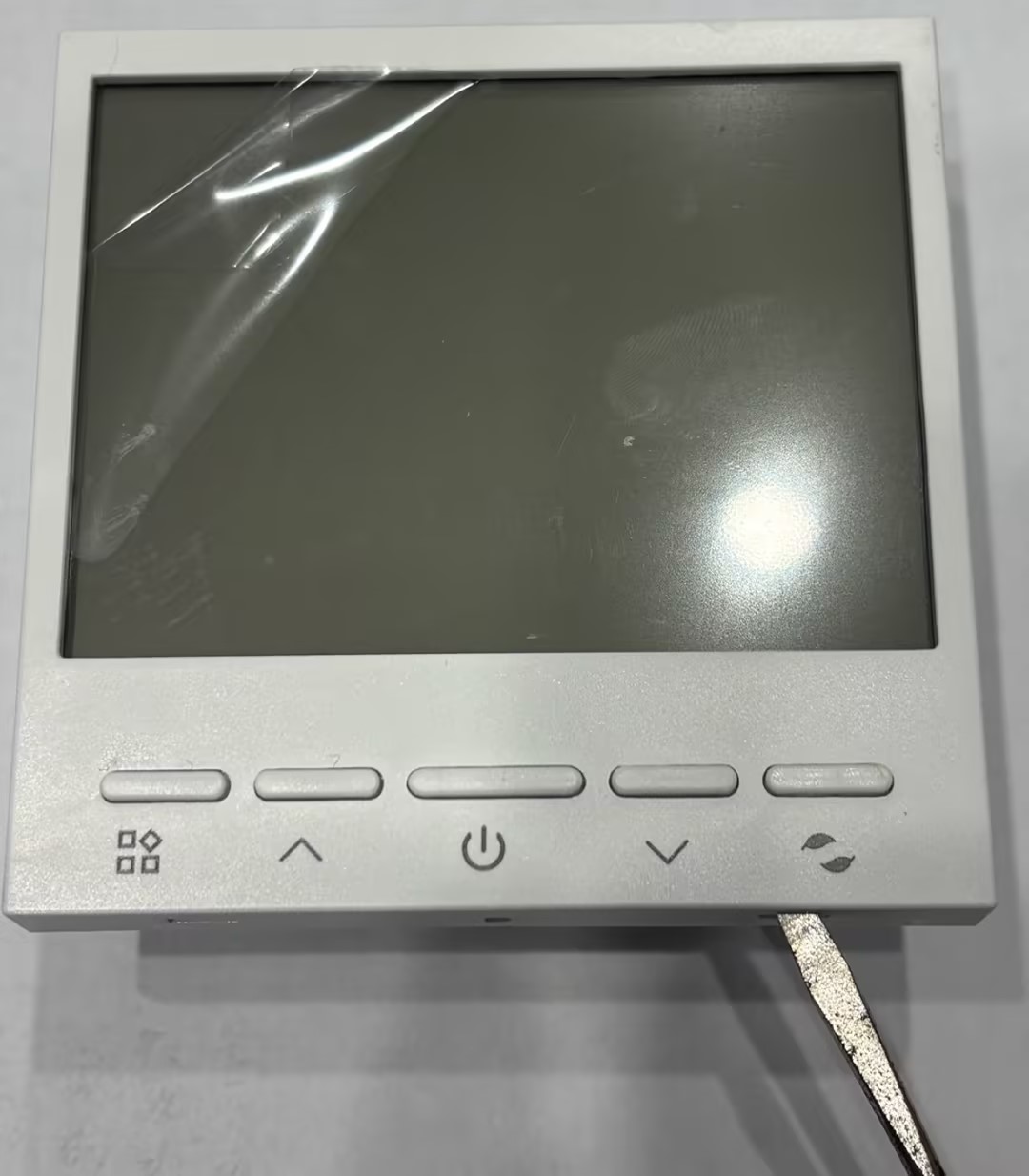

第二步：用3.5mm宽的一字改锥沿斜面伸到卡槽中4mm，待撬卡钩。用手稍用力向上掰开卡钩脱离卡槽
第三步：取出包产装盒的两个螺丝钉将电源盒固定拧紧在 86暗盒上
第四步：以30度角将控制面板挂在两个卡钩上，注意一定要挂到位。
第五步：稍用力按下侧两边，卡住面板上壳（安装完毕）
注意：
本温控器可用于满负荷运行的工作状态的海拔高度为2500米以下；在海拔高于2500米低于4200米的地方使用时外接负载的额定功率应小于或等于本品的额定功率的80%。
注意事项： 1.必须断电后进行安装操作；
2.请严格按照接线图正确接线或专业电工安装；
3.安装高度宜为1.4m；
4.不可将温控器安装在冷热源附近，并且避免阳光直射；
5.切勿让水、水泥浆、金属颗粒等杂物进入温控器，否则会导致温 控器的损坏；
6.本温控器只能按照本公司规定的方法使用，未授权的修改和使用 非本公司所出售或推荐的零配件都有可能导致本系统出现故障，甚 至损坏；
7.本说明书若有进一步修改或更改，恕不另行通知；
8.本温控器高级设置在专业人士指导下进行修改或联系当地经销商，请不要随意调整原有参数（部分功能已在出厂前设置完成），以免 破坏已设定的参数，影响您的正常使用。
感谢您使用本公司的产品，如有问题请联系当地经销商。
