一、产品介绍：

二次泵联动模块是为了实现空调地暖水系统的联动控制，它采用有线方式与系统各设备联动。根据房间温控器的指令，能联动空气能主机等热源，同时也可有源联动二次水泵、电动阀等动力设备，实现系统节能。联动控制多用于采暖系统和热泵系统。

二、功能说明：

1. 接口定义

输入：交流220V输入，温控器无源触点输入。

输出：水泵1000W（继电器250V 30A）输出，旁通阀输出(继电器250V 5A)，空气能主机无源触点输出，(继电器250V 3A)。

室外温度探头:高精度热敏电阻防水探头，B3950,1%,10K。

三、显示逻辑

上电3秒自检然后并在数码管上显示室外温度。

LED灯长亮表示夏天，LED灯闪烁表示冬天。

数码管显示---并且闪烁表示温度传感器故障,并显示Hot/---表示冬季/传感器故障,切换到夏季后显示Coo/---表示夏季/传感器故障。

防冻功能开启：第一位数码管后面的小数点亮表示防冻正在进行。

四、防冻功能

1、温度传感器有效：

    在无源输入信号失效时, 当室外温度低于等于设定温度，启动防冻循环，立即开启水泵和旁通阀，当室外温度高于设定温度+2度,水泵关闭,旁通阀关闭。（注：防冻开启排水泵，不受水泵延时时间控制）。在参数设置里可以调节防冻温度，范围-9~9度，默认5度。

2、温度传感器无效：

防冻不能启动。

五、自动切换冬季夏季

1、温度传感器有效

根据室外温度可判断冬季和夏季，高于26度为夏季，LED灯长亮。低于23度为冬季，LED灯闪烁。参数设置里面可以设置温度值。

2、温度传感器无效：

不能自动切换夏季冬季，数码管显示HOt/---，表示冬季，LED灯闪烁。短按减小键切换状态，显示Coo/---为夏季，LED长亮。再次短按增加键可以切换冬季。不可自动切换冬季夏季.

六、控制逻辑

1、无源触点输入信号有效：

冬季时，开启旁通阀，有无源信号输出，水泵延时90S开启。

夏季时, 关闭旁通阀，有无源信号输出， 水泵延时90S开启。

2、无源触点输入信号无效：

关闭旁通阀，无源信号输出断开， 水泵关闭。

水泵延时开启时间参数设置里可以设置，默认90S。

七、参数设置

产品通电后，长按设置键3S，,显示F**防冻温度，通过增加键减小键来调节，显示F--表示不开启防冻功能。再次短按设置键，进入水泵延时时间设置，显示del/***交替闪烁显示,通过增加键减小键来调节，0表示不开启延时功能，如果显示del /30则表示延时30秒开启排水泵。再短按设置键，数码管显示H**，表示冬季温度设定，通过增加键减小键来调节。再短按设置键，数码管显示C**，表示夏季温度设定，通过增加键减小键来调节。设置状态15秒没有操作自动退出设置状态并保存设置数据，或者再次短按设置键退出设置状态，并保存设置数据。

 注：**或***表示实际数值。

恢复出厂设置：同时长按住设置键 增加键减小键3秒复位，复位全屏显示后恢复出厂默认值。

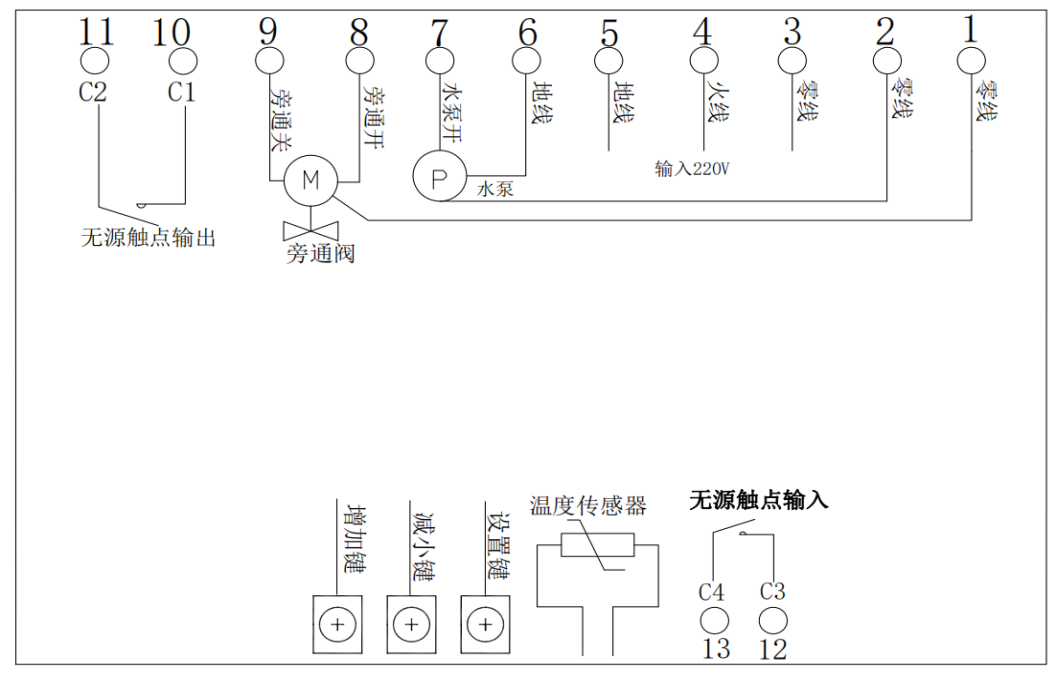

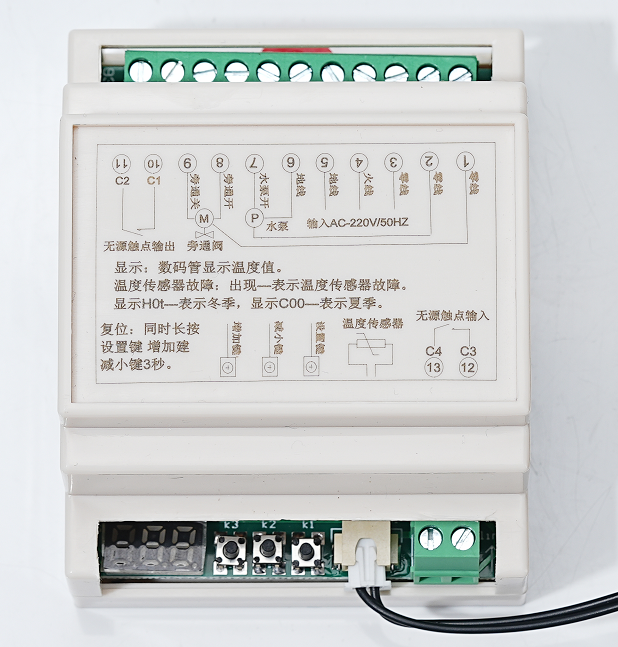

八、接线图
