产品参数

技术参数

电源电压：  220VAC-240VAC 50/60HZ

负载电流 ：   3A

待机功耗：  <1.5W

温度设定范围 ： 5-35℃

控温精度：  ±1℃

颜色和外壳材料： 白色PC/ABS阻燃材料

产品视频 功能操作说明

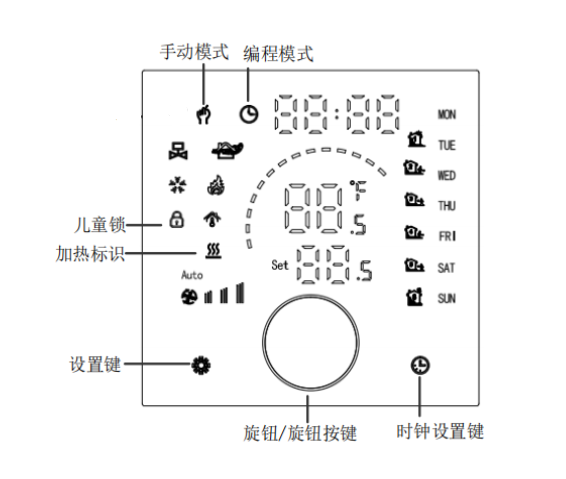

二、功能与显示说明

1.旋钮按键：控制温控器开关机

2.设置键：切换手动模式与编程模式，设置儿童锁

3.时钟设置键：修改时间设置

4.旋钮：增加或减少参数

操作与说明：

开机状态下：

1.旋钮按键：短按旋钮进行开关机操作

2.设置键：短按设置键切换手动模式和编程模式，长按设置键可设置儿童锁，解锁操作同上锁一样

3.时间设置键：在手动模式下，短按时钟键可进 入时间设置；在编程模式下，长按时钟键进入编程参数设置，进入设置后，

短按时钟键可切换选择需要设置的时段编程参数，依次为分钟、小时 、温度（周1至周5一组6个时段，周6一组6个时段 ，周日一组6个时段）

4.旋钮：顺时针旋转可设置加参数，逆时针旋转 可设置减参数

5.设置儿童锁：长按设置键可设置儿童锁，解锁操作同上锁相同

关机状态下：

1.长按设置键进入高级参数设置，短按设置键选择需要设置的参数，通过旋钮调节参数大小

H1  修正温度：-9-9℃

H2  启动温差：0-5℃

H3  测温探头选择：00内置测温探头  01外置测温探头  02内控外限

H4  内控外限模式下外限温温度值： 10-90℃(默认35℃)

H5  防冻启停：0关闭防冻  1开启防冻(默认开启)

H6  无操作20秒后亮度设置：0-8级亮度可调  0全灭  1最暗  8最亮

H7  正反向输出选择：00正向输出   01反向输出

2.恢复出厂设置：同时按住设置键和时钟键3秒以上，可恢复出厂设置.

注：该产品未使用存储电池，产品时间在断电后重启恢复为默认时间，需重新设定当前时间。部分功能不在断电记忆范围内。

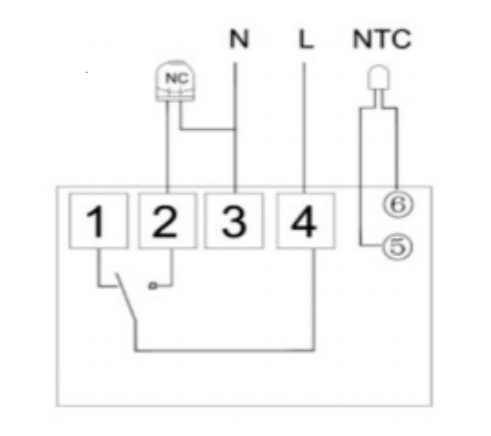

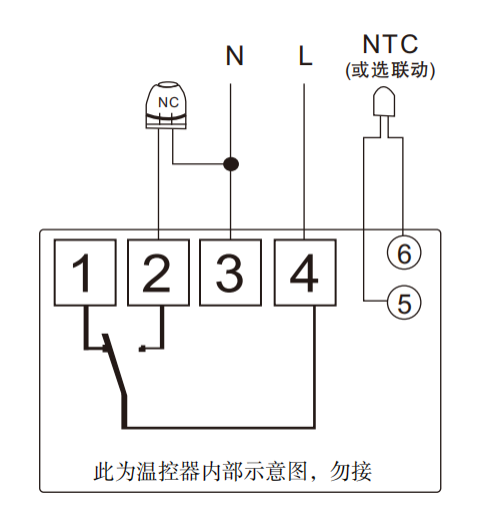

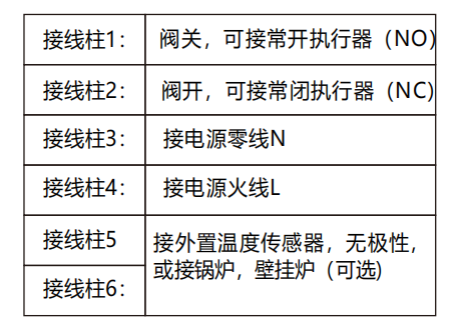

接线图：

安装示意图：

第一步：将产品从包装盒PE袋中取出

第二步：按照接线图接好线，将铁片向下滑动取出铁片

第三步：将取下的铁片，用包装盒的螺丝固定在86暗盒上

第四步：将控制面板挂在四个卡钩上，向下滑动使卡钩滑到面板卡槽中

第五步：安装完毕，一定要使四个卡钩滑至面板卡槽中

安装注意事项

本温控器可用于满负荷运行的工作状态的海拔高度为2500米以下；在海拔高于2500米低于4200米的地方使用时外接负载的额定功率应小于或等于本品的额定功率的80%。

注意事项：

1.必须断电后进行安装操作；

2.请严格按照接线图正确接线或专业电工安装；

3.安装高度宜为1.4m；

4.不可将温控器安装在冷热源附近，并且避免阳光直射；

5.切勿让水、水泥浆、金属颗粒等杂物进入温控器，否则会导致温控器的损坏；

6.本温控器只能按照本公司规定的方法使用，未授权的修改和使用 非本公司所出售或推荐的零配件都有可能导致本系统出现故障，甚 至损坏；

7.本说明书若有进一步修改或更改，恕不另行通知；

8.本温控器高级设置在专业人士指导下进行修改或联系当地经销商，请不要随意调整原有参数（部分功能已在出厂前设置完成），以免 破坏已设定的参数，影响您的正常使用。
