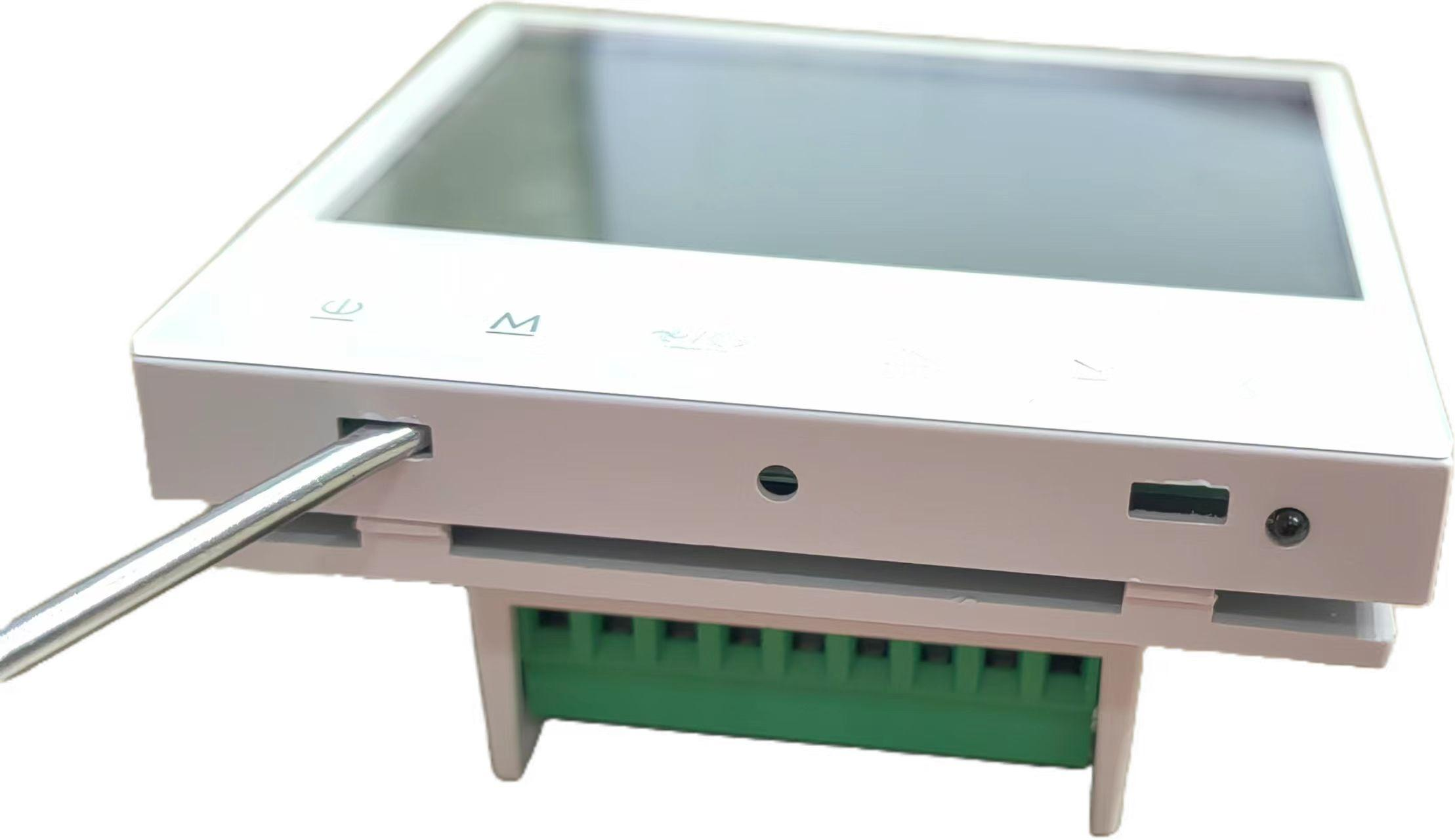

电源电压 220VAC-240VAC 50/60HZ
负载电流 3A
待机功耗 <1.5W
温度设定范围 5-35℃
控温精度 ±1℃
颜色和外壳材料 白色PC/ABS阻燃材料
面壳外形尺寸 86X86X13mm
电源盒外形尺寸 62X52X28mm
接线视频

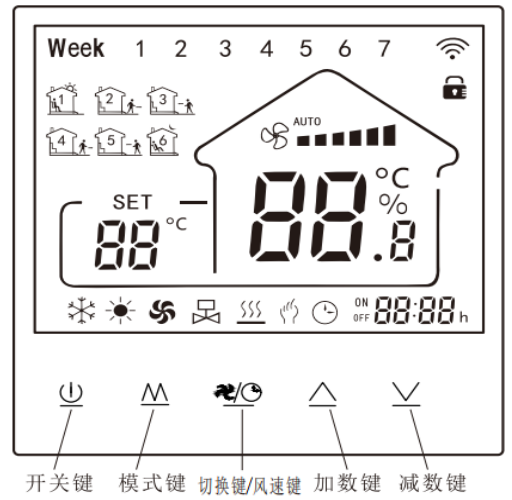

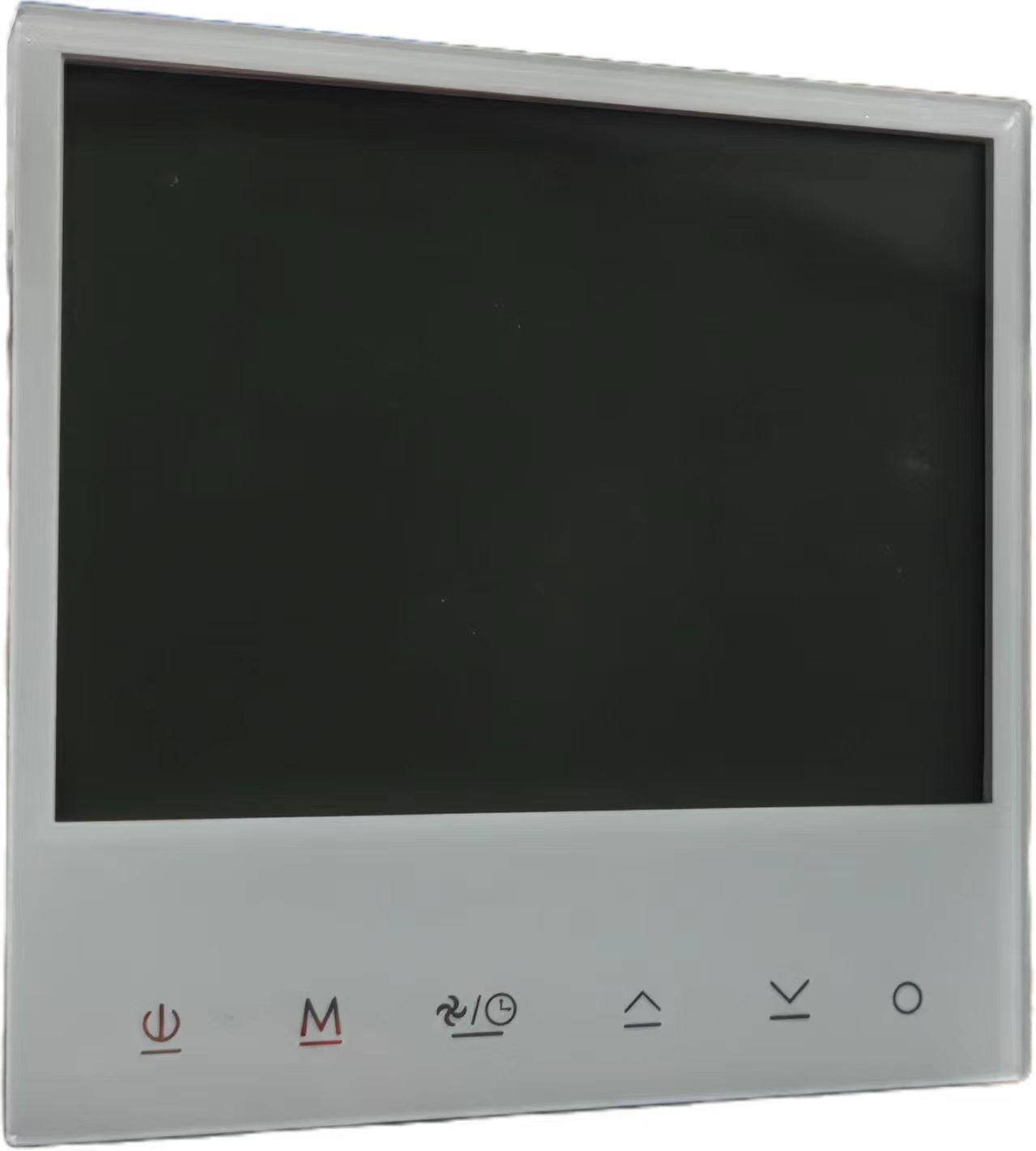

功能与显示说明：
操作说明:
开关机键 控制面板开机或者关机
模式键 短按该键进入模式选择
风速键/切换键 调整风速档位，长按设置儿童锁
加数键 通过此按键可修改温度时间等参数
减数键 通过此按键可修改温度时间等参数
开机状态下:
1短按模式键，切换模式选择
2.短按风速键可调整风速档位，长按该键3秒以上可设置儿童锁(解锁同上锁)
探头故障提示:
ER1:测温探头断路
ER2:测温探头短路
在关机状态下:
长按模式键3秒进入高级模式，按模式键切换H1~H16，按加减键设置数值，在高级
模式中，15秒未操作任何按键，退出设置模式。
H1 温度修正 -9~9℃(默认-2)
H2 启动温差 0--5℃(默认0)
H3 防冻温度 2--5℃(默认5)
H4 防冻启停 0防冻关闭 1防冻开启(默认开启)
H5 设温上限 35--90℃(默认35)
H6 模式选择 1一体机 2空调 3纯地暖(默认一体机)
H7 风机不受控 0风机不受控 1风机受控
H8 背光亮灭度调整 00背光20秒后熄灭 01背光微亮 02背光长亮(默认00)
H9 485地址 1--254 (默认1)
H10 1档风速对应的电压值 默认30 对应3.3V左右(每调整1，对应电压变化0.12V左右该参数存在一定误差)
H11 2档风速对应的电压值 默认40 对应4.8V左右
H12 3档风速对应的电压值 默认50 对应6V左右
H13 4档风速对应的电压值 默认60 对应7.2V左右
H14 5档风速对应的电压值 默认70 对应8.4V左右
H15 6档风速对应的电压值 默认80 对应9.6V左右
H16 7档风速对应的电压值 默认100 对应10V左右
关机状态下:
注:同时按下加号键和减号键5秒，温控器恢复出厂设置。
本温控器可用于满负荷运行的工作状态的海拔高度为2500米以下；在海拔高于2500米低于4200米
的地方使用时外接负载的额定功率应小于或等于本品的额定功率的80%。
注意事项:
1.必须断电后进行安装操作;

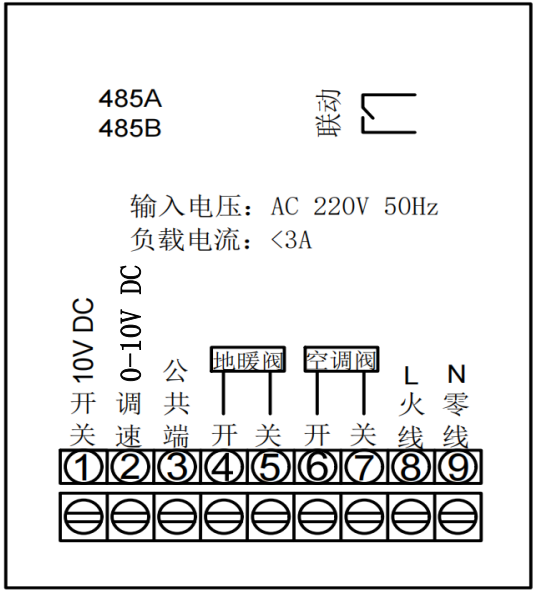

2.请严格按照接线图正确接线或专业电工安装;
3.安装高度宜为1.4m;
4.不可将温控器安装在冷热源附近，并且避免阳光直射;
5.切勿让水、水泥浆、金属颗粒等杂物进入温控器，否则会导致温控器的损坏;
6.本温控器只能按照本公司规定的方法使用，未授权的修改和使用非本公司所
出售或推荐的零配件都有可能导致本系统出现故障，甚至损坏;
7.本说明书若有进一步修改或更改，恕不另行通知;
8.本温控器高级设置在专业人士指导下进行修改或联系当地经销商，请不要随
意调整原有参数(部分功能已在出厂前设置完成)，以免破坏已设定的参数，影
响您的正常使用。
安装示意图：

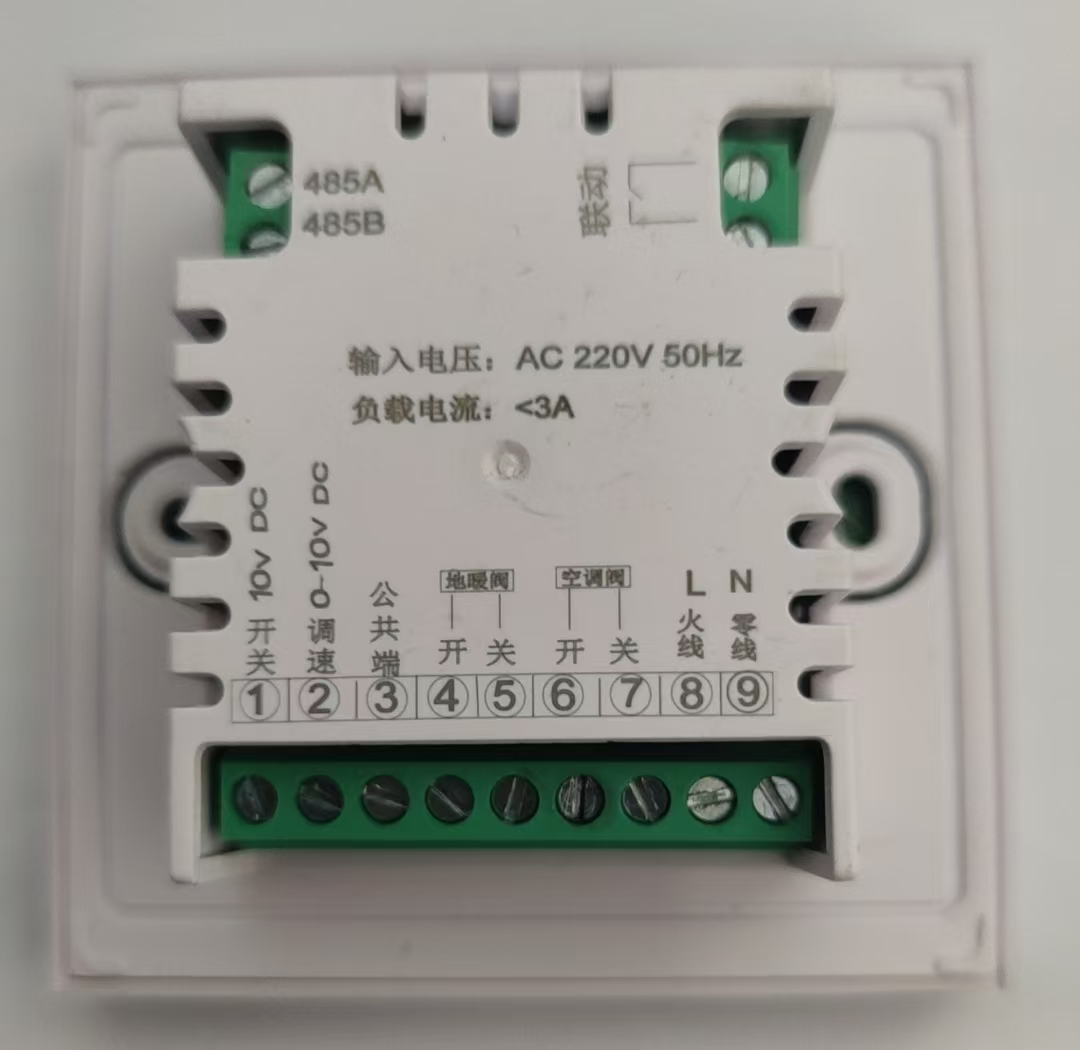

第一步：将产品从包装盒PE袋中取出，按照电源壳上的接 线图进行正确接线

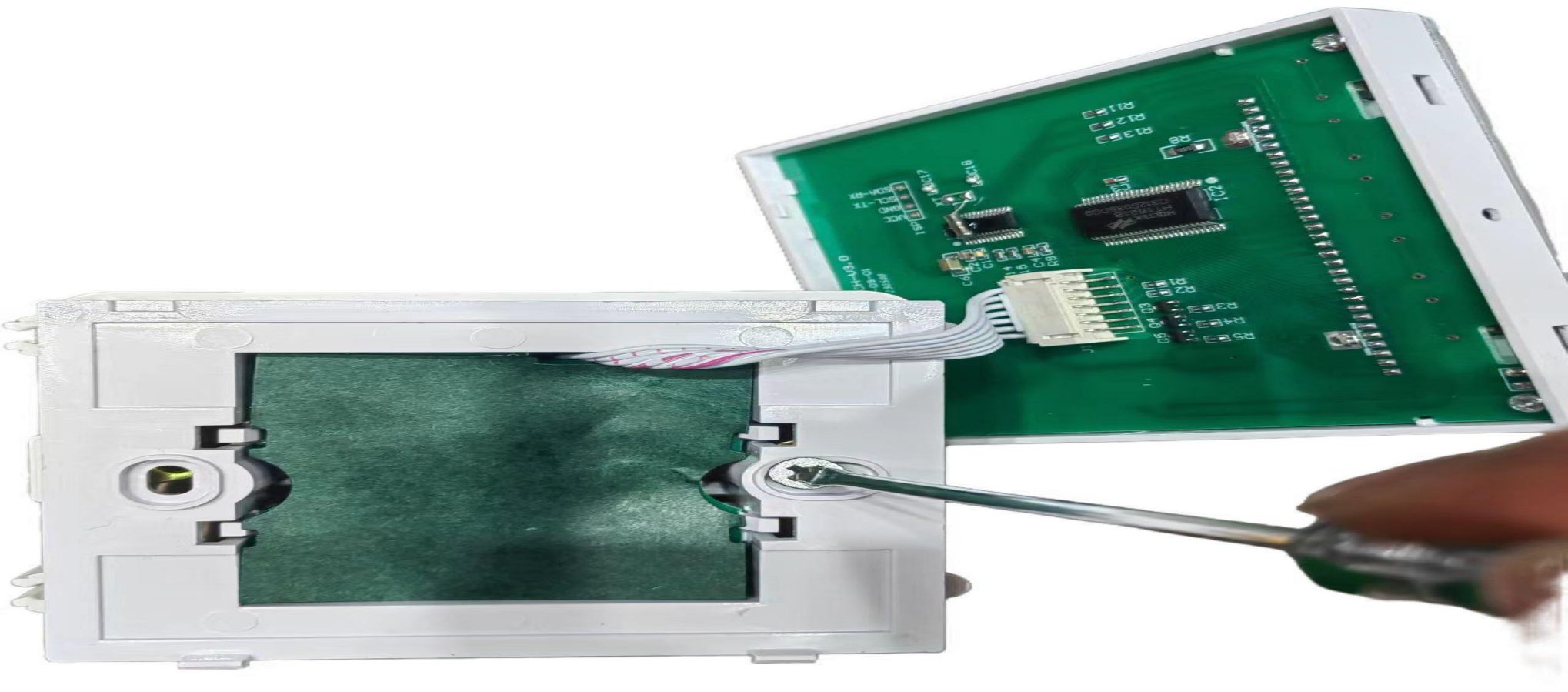

第二步：用3.5mm宽的一字改锥沿斜面伸到卡槽中4mm，待撬卡钩。用手稍用力向上掰开卡钩脱离卡槽
第三步：取出包产装盒的两个螺丝钉将电源盒固定拧紧在 86暗盒上
第四步：以30度角将控制面板挂在两个卡钩上，注意一定要挂到位。
第五步：稍用力按下侧两边，卡住面板上壳（安装完毕）
