电源电压 220VAC-240VAC 50/60HZ
负载电流 3A
待机功耗 <1.5W
温度设定范围 5-35℃
控温精度 ±1℃
颜色和外壳材料 白色PC/ABS阻燃材料
面壳外形尺寸 86X86X13mm
电源盒外形尺寸 62X52X28mm

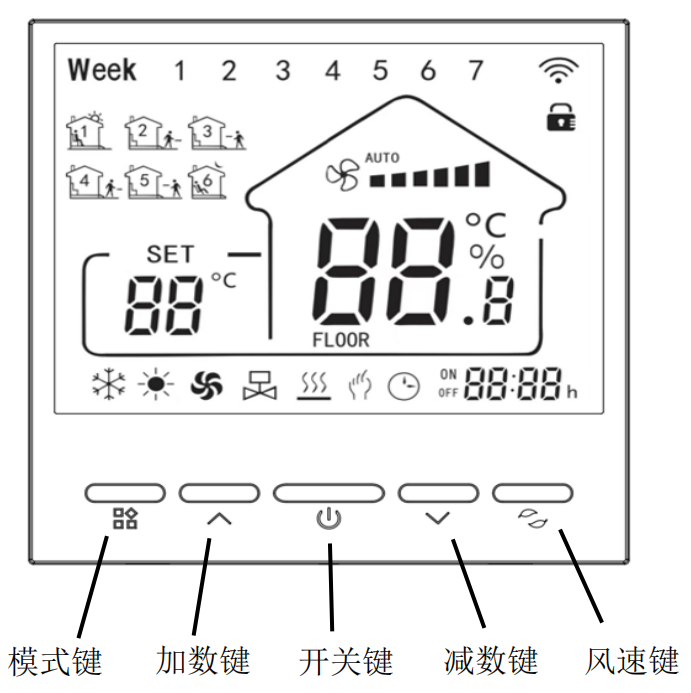

功能与显示说明：
操作说明:
开关机键 控制面板开机或者关机
模式键 切换制冷、制热、地暖、通风、地暖+制热模式
风速键 切换高、中、低、自动风速
加数键 通过此按键可修改温度等参数
减数键 通过此按键可修改温度等参数
开机状态下:
1.非纯地暖模式下，短按模式键可以切换温控器工作模式。
2.非纯地暖模式下，短按风速键可以切换三挡风速。
3.同时长按模式键和风速键5秒左右，设置儿童锁，解锁和上锁相同。
关机状态下:
长按模式键3秒进入高级模式，短按模式键切换选项，通过加减建设置参数
H1 修正温度 -9---9℃
H2 启动温差 0---5℃
H3 防冻温度 2---5℃(默认2度)
H4 防冻启停 00(关闭)01(开启)默认开启
H5 设置温度上限 35---90(默认35℃)
H6 工作模式选择 01一体机模式 02空调模式 03纯地暖模式
H7 一体机制冷模式下风机受控情况 00风机不受控 01风机受控(默认01)
关机状态下:
关机状态下，同时按下加号键和减号键5秒，温控器恢复出厂设置
注：该产品未使用存储电池，产品时间在断电后重启恢复为默认时间，需重新设定当前时间。部分功能不在断电记忆范围内。
安装注意事项
注意事项:
1.必须断电后进行安装操作:

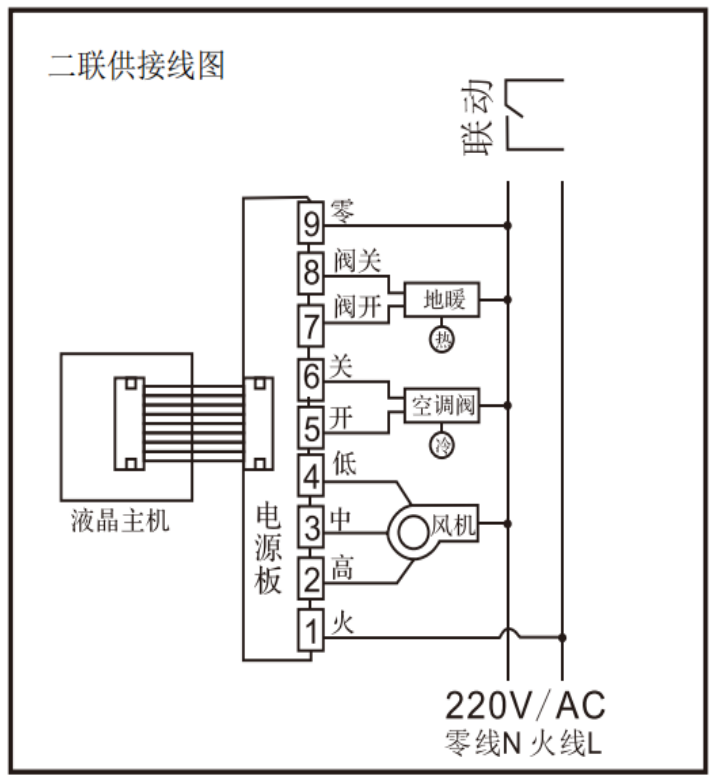

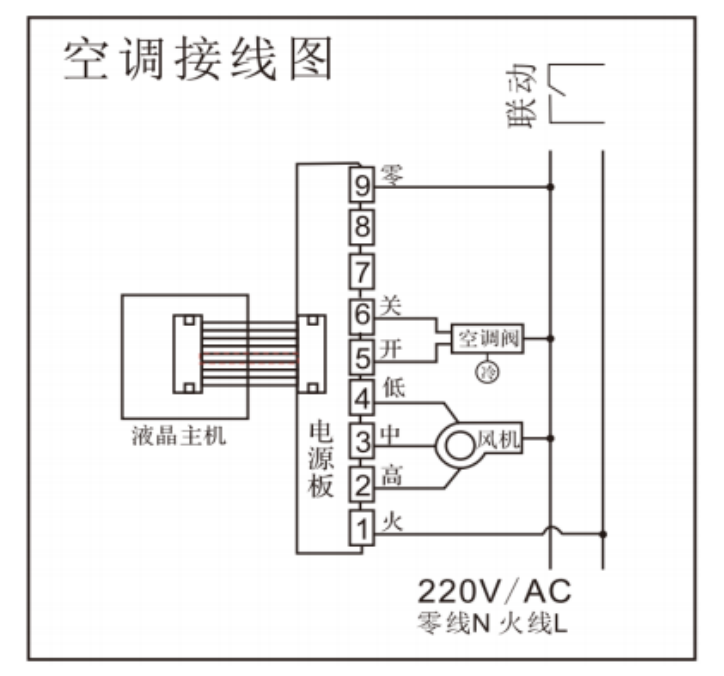

2.请严格按照接线图正确接线或专业电工安装:
3.安装高度宜为1.4m;
4.不可将温控器安装在冷热源附近，并且避免阳光直射;
5.切勿让水、水泥浆、金属颗粒等杂物进入温控器，否则会导致温控器的损坏;
6.本温控器只能按照本公司规定的方法使用，未授权的修改和使用非本公司所出售或推荐的零配件都有可能导
致本系统出现故障，甚至损坏;
7.本说明书若有进一步修改或更改，恕不另行通知:
8.本温控器高级设置在专业人士指导下进行修改或联系当地经销商，请不要随意调整原有参数(部分功能已在
出厂前设置完成)，以免破坏已设定的参数，影响您的正常使用。
注意:
本温控器可用于满负荷运行的工作状态的海拔高度为2500米以下:在海拔高于2500米低于4200米的地方使用时外接负载的
额定功率应小于或等于本品的额定功率的80%。
安装步骤：

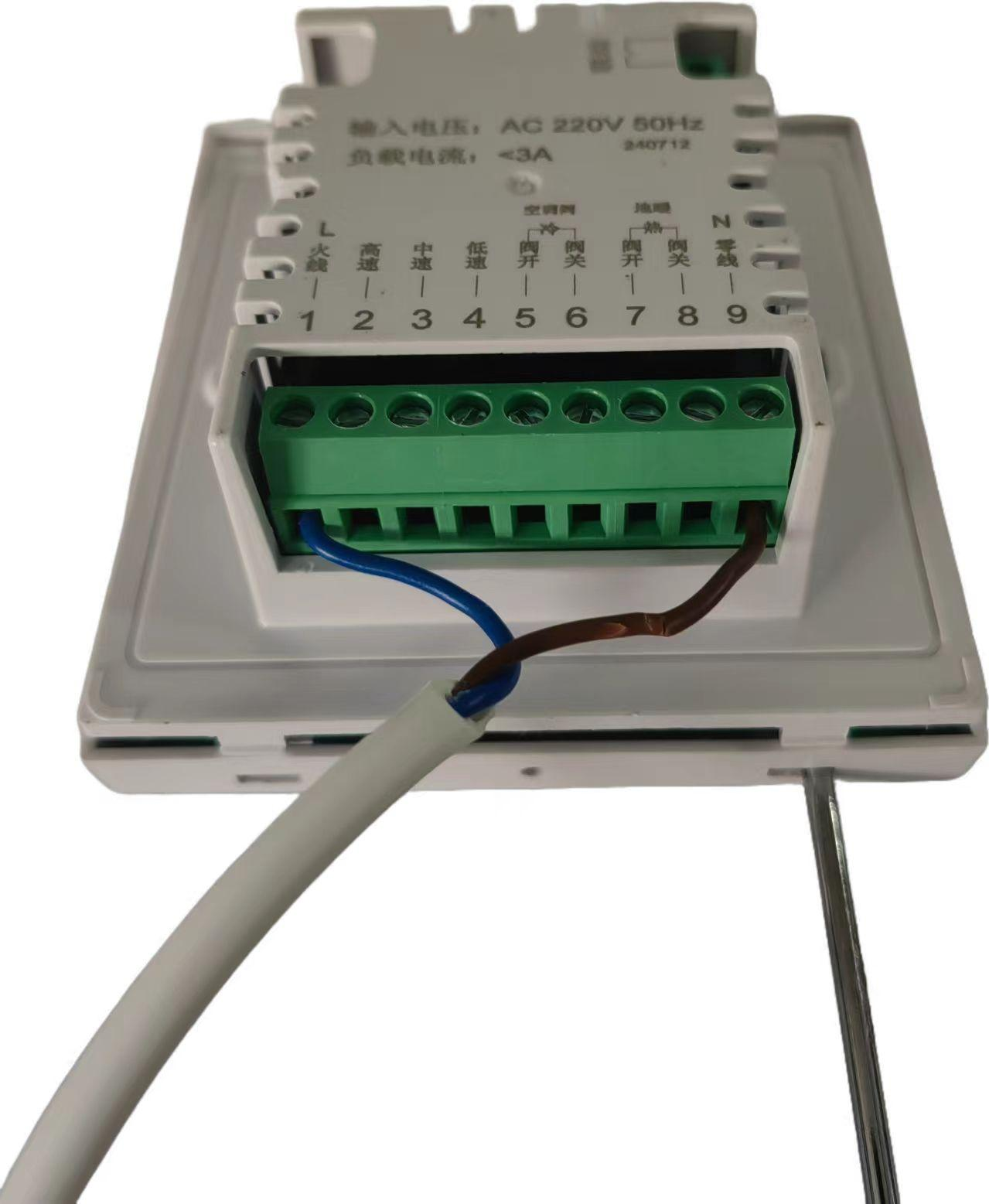

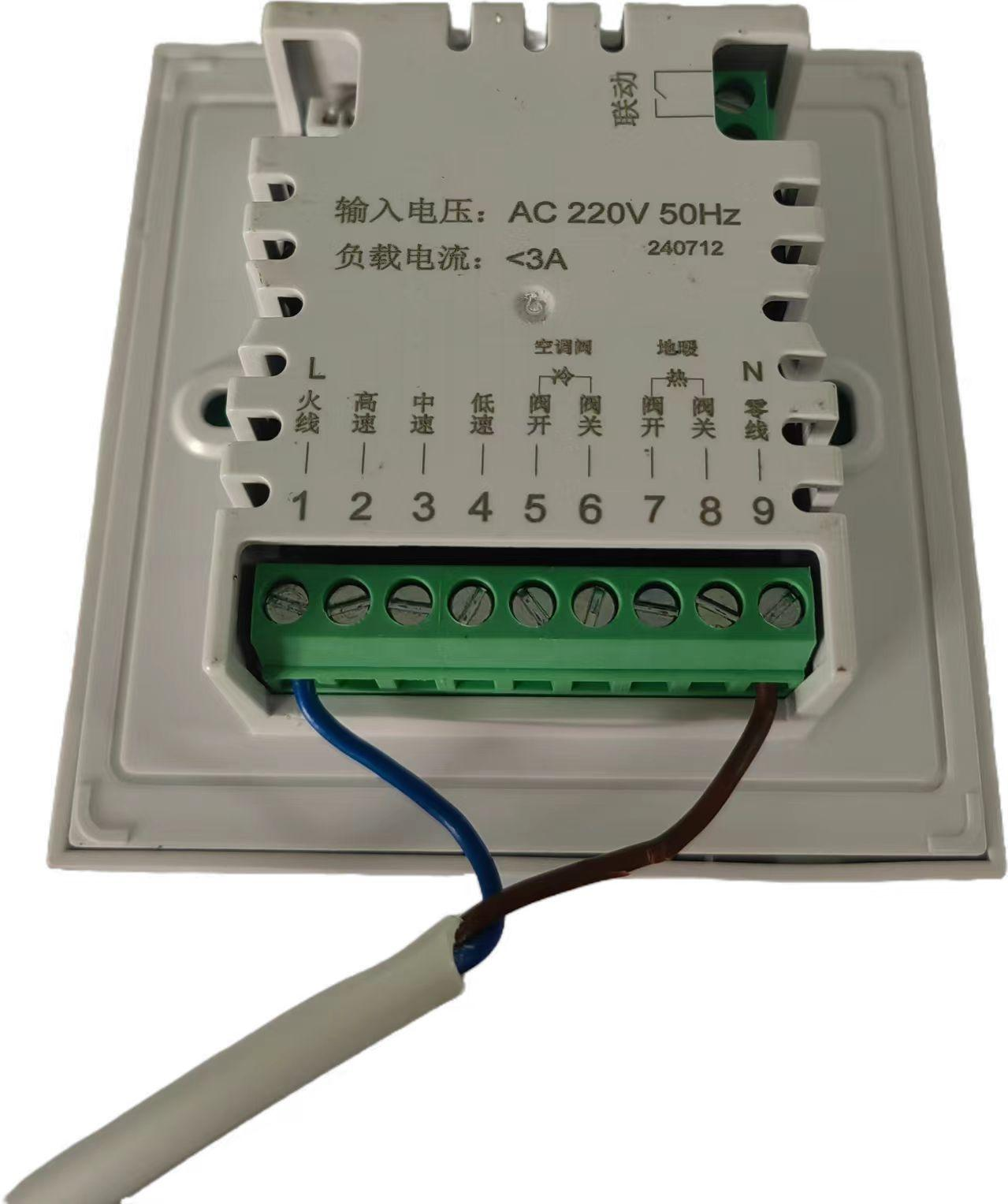

1.将产品从包装盒取出，按照电源后壳将线正确接好。
2.接好线后用一字改锥撬开电源卡扣，分离前板和电源。

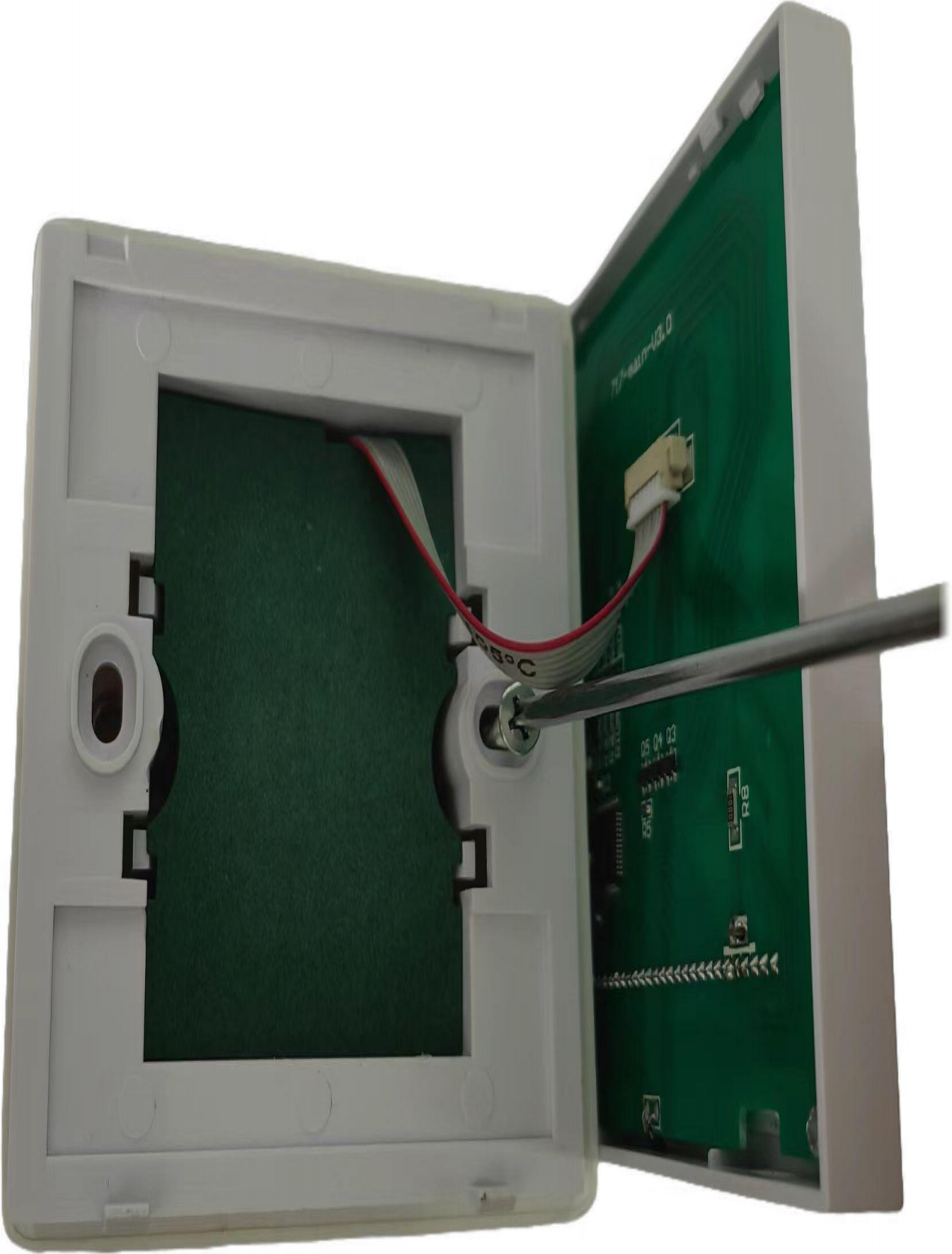

3.将分离的电源嵌入86暗盒内，用包装盒的两颗螺丝固定住。（注意不用取出排线，避免损坏温控器）

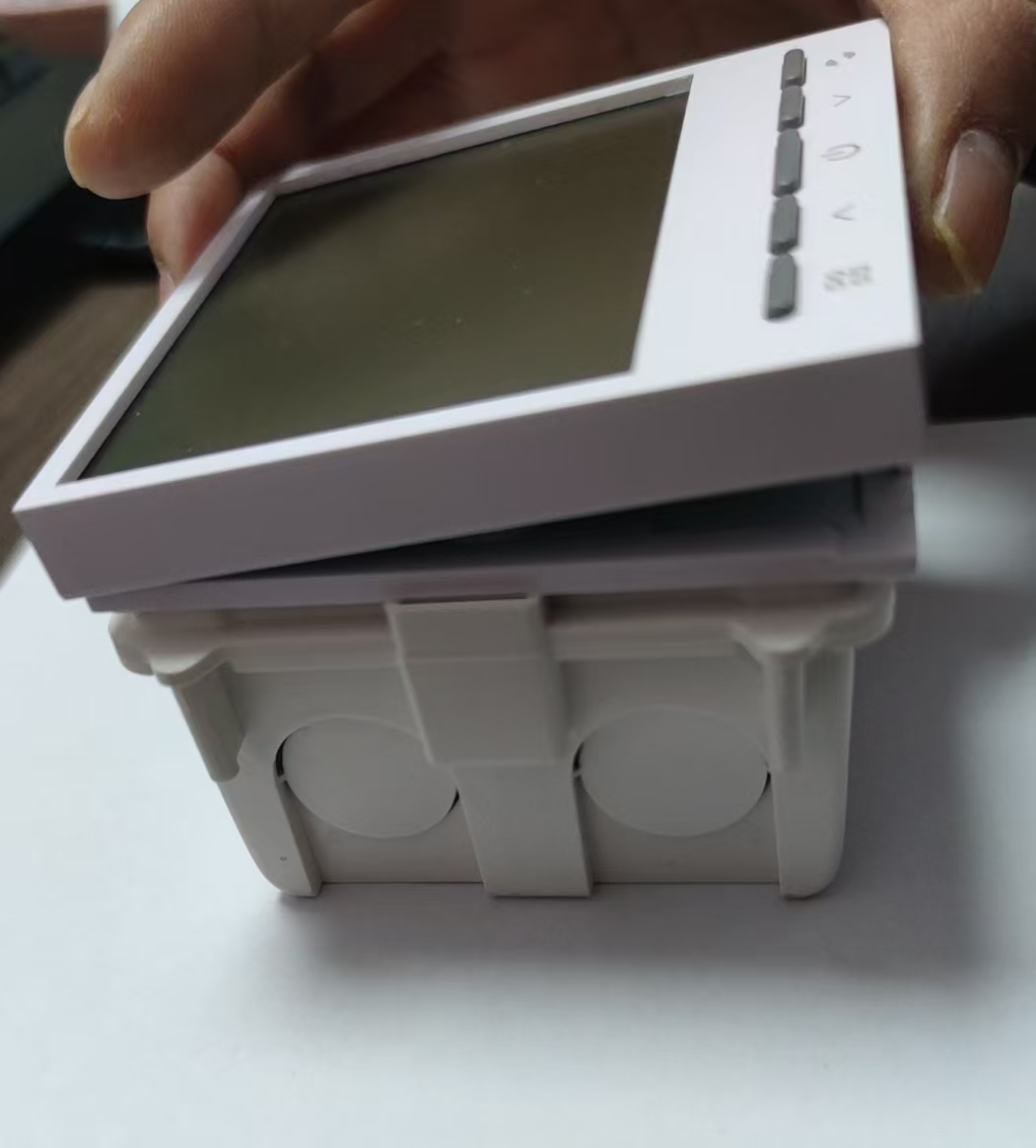

4.以30度角将控制面板挂在两个卡钩上，注意一定要挂到位。稍用力按前板的最下端两侧，卡住面板上壳。
