电源电压 220VAC-240VAC 50/60HZ
负载电流 3A
待机功耗 <1.5W
温度设定范围 5-35℃
控温精度 ±1℃
颜色和外壳材料 白色PC/ABS阻燃材料
面壳外形尺寸 86X86X13mm
电源盒外形尺寸 62X52X28mm
接线视频

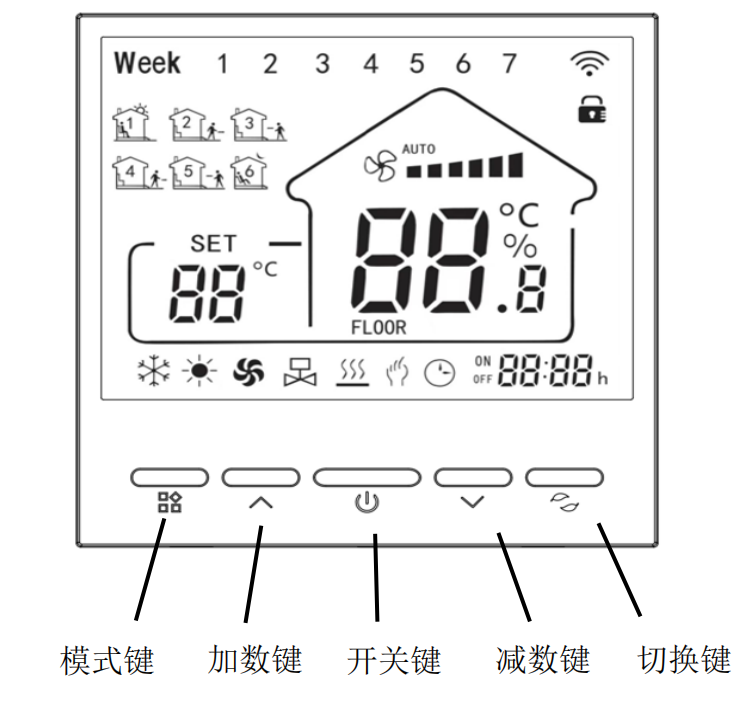

功能与显示说明：
操作说明:
开关机键 控制面板开机或者关机
模式键 切换手动模式和时段模式
切换键 可进入时间设置选项或时段参数设置选项
加数键 通过此按键可修改温度等参数
减数键 通过此按键可修改温度等参数
开机状态下:
1.长按模式键5秒切换手动模式和时段模式。
2.非时段编程参数设置时短按切换键，可进入时间设置选项并选择设置项;时段模式下，长按3
秒可以进入时段参数设置选项，通过短按切换键选择设置项。
3.同时长按模式键和切换键5秒左右，设置儿童锁，解锁和上锁相同。
关机状态下:
长按模式键3秒进入高级模式
H1 修正温度 -9---9℃
H2 启动温差 0---5℃
H3 防冻温度 2---5℃(默认2度)
H4 防冻启停 00(关闭) 01(开启)默认开启
H5 设置温度上限 35---90(默认35℃)
H6 测温探头选择 00 内置传感器 01 外置传感器 02 内控外限(选配)
H7 外置探头限温值 5---90(默认35℃)(选配)
关机状态下:
关机状态下，同时按下加号键和减号键5秒，温控器恢复出厂设置
注：该产品未使用存储电池，产品时间在断电后重启恢复为默认时间，需重新设定当前时间。部分功能不在断电记忆范围内。
注意:
本温控器可用于满负荷运行的工作状态的海拔高度为2500米以下:在海拔高于2500米低于4200米
的地方使用时外接负载的额定功率应小于或等于本品的额定功率的80%。
注意事项:
1.必须断电后进行安装操作:
2.请严格按照接线图正确接线或专业电工安装;
3.安装高度宜为1.4m;
4.不可将温控器安装在冷热源附近，并且避免阳光直射;
5.切勿让水、水泥浆、金属颗粒等杂物进入温控器，否则会导致温控器的损坏;
6.本温控器只能按照本公司规定的方法使用，未授权的修改和使用非本公司所出售或推荐的零配件都有可能导
致本系统出现故障，甚至损坏:
7.本说明书若有进一步修改或更改，恕不另行通知:
8.本温控器高级设置在专业人士指导下进行修改或联系当地经销商，请不要随意调整原有参数(部分功能已在
出厂前设置完成)，以免破坏已设定的参数，影响您的正常使用。

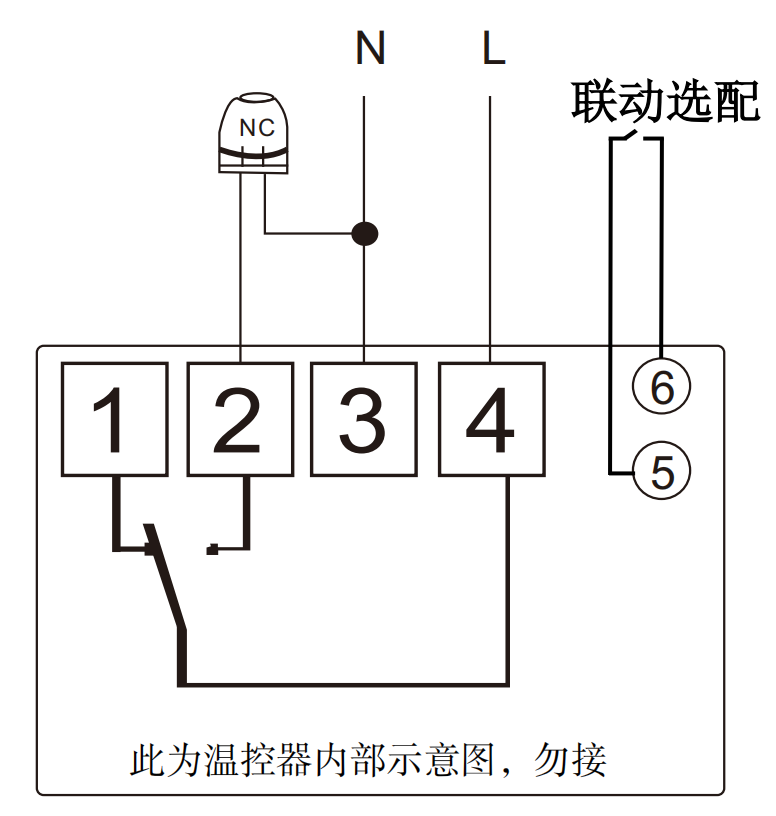

接线柱1: 阀关，可接常开执行器(NO)
接线柱2: 阀开，可接常闭执行器(NC)
接线柱3: 接电源零线N
接线柱4: 接电源火线L
接线柱5接线柱6:接壁挂炉、锅炉等（可选配）

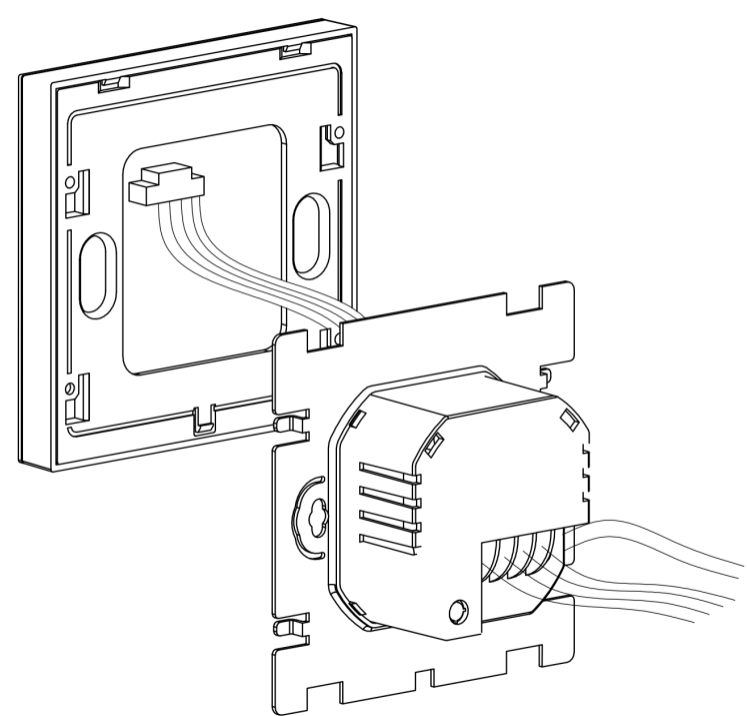

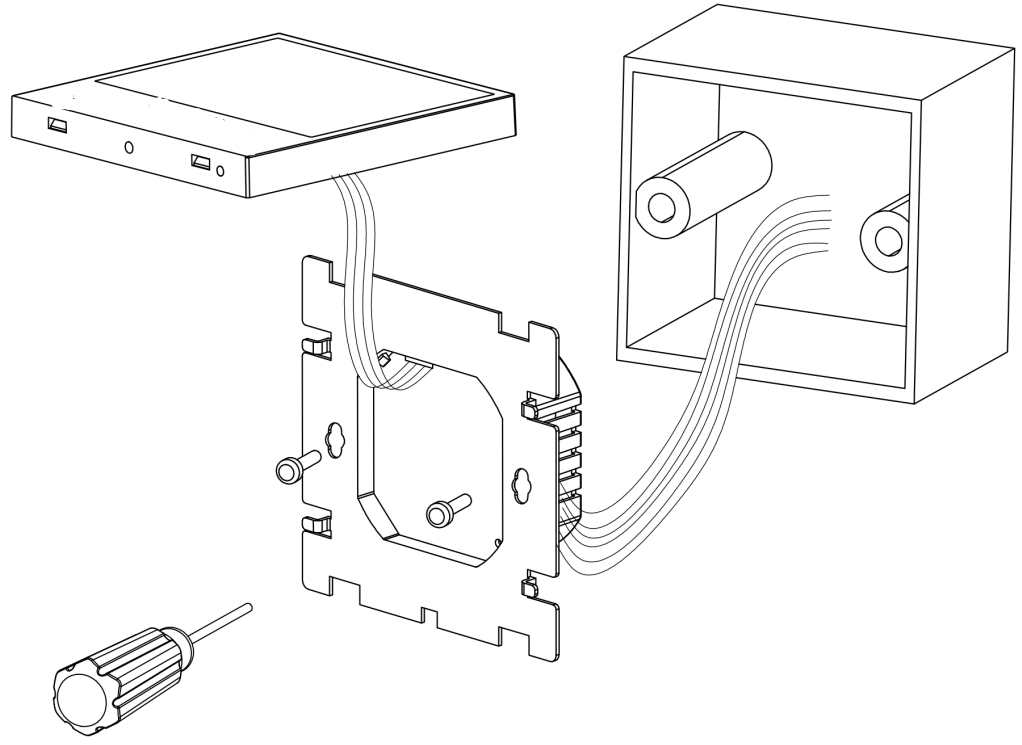

安装示意图:
1、先将温控器按照接线图接好线。
2、再握住温控器前面板，向下推后面底盒，将底板划出卡槽;
3、用标配螺丝将钢底板固定在暗盒上(注意不用取出排线，避免损坏温控器)
4、将前面板压入钢底板，再往下滑入卡槽，直到“咔”一声安装到位。
