产品参数

产品视频 功能操作说明

预留485端口，兼容智能全屋系统（兼容主流智能家居生态，一键联动灯光，窗帘，打造真正的智慧之家。）

936-485 通讯集控器，通过 RS485 通讯，控制各房间电热执行器的开关，并联动控制壁挂炉，循环泵的启停，以达到舒适控温的目的，可减少能源消耗。

技术规格：

电源：  100-240V AC 50/60Hz

最大总负载输出电流：   250VAC Max10A

循环泵接口：  1 路 Max3A

壁挂炉接口：  1 路（无源联动）允许最大电流 5A

485 接口：  1 路(默认地址 254）

电热执行器接口：  8路*230V AC,每路最大输出 3A

工作温度：   -20℃~60℃

储存温度：  -20℃~70℃

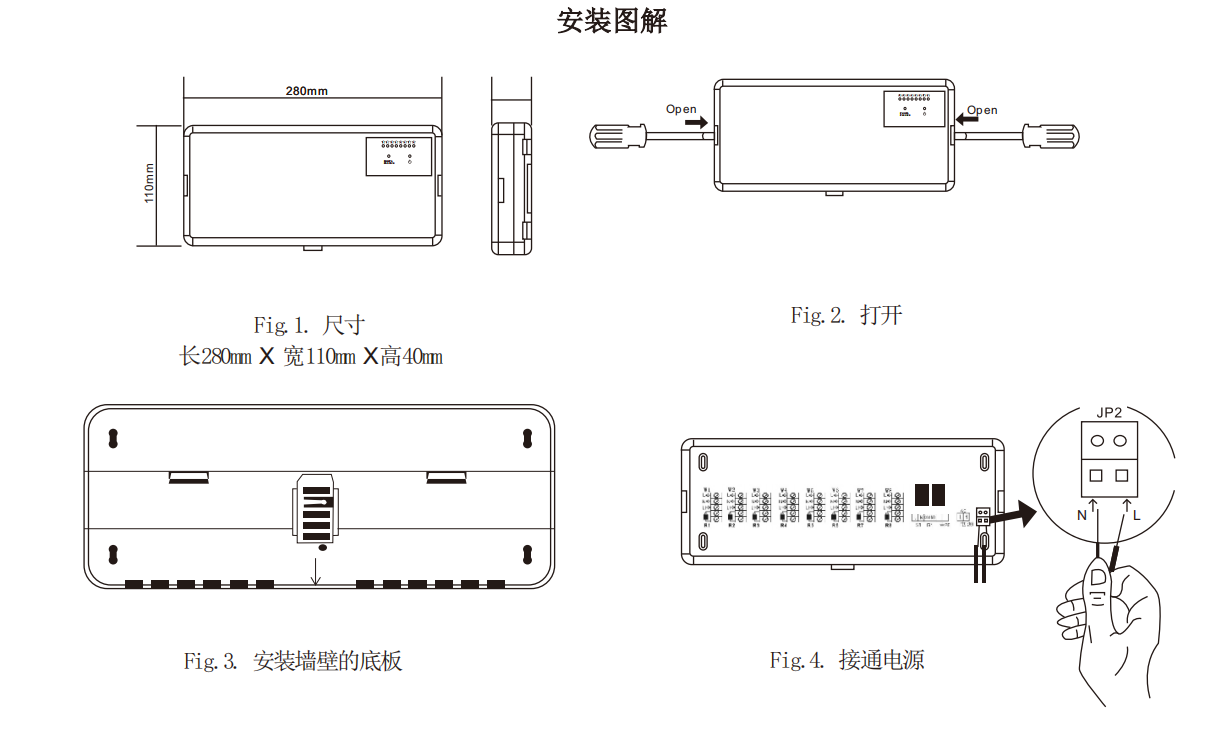

产品尺寸：  280mm X 110mm X40mm

产品颜色：白色

防护等级：IP21

功能描述：

1.通过 RS485 接口，可分别控制房间 1-8路电热执行器开启或关闭。

2.循环泵.壁挂炉开启和关闭条件：8路电热执行器有任意一路开启时，水泵和壁挂炉开启，8路都关闭时水泵和壁挂炉关闭。

3.延时输出：8路电热执行器都关闭后，再次开启时，水泵和壁挂炉延迟3 分钟后才开启。（可通过上位机修改延迟时间为 0，1 或 2 分钟）

4.防抱死功能：水泵连续 7 天未启动时，开启水泵运行 15 秒

输出指示：1.接线端子：

(a)电源 AC 220V:电源输入 100~240VAC，50/60Hz

(b)L：电源火线，N：电源零线

(c)执行器 1~执行器 8 ：电热执行器 250V AC,Max3A

(d)RS485:Modbus185 上位机通讯接口

(e)水泵：水泵联动有源输出，250V AC,Max3A

(f)壁挂炉：无源联动输出，允许最大电流 250V AC,Max3A

2.输出灯指示：

(1)电源灯：红灯亮，表示有电源输入否则表示无电源输入。

(2)热电阀灯：绿灯亮，表示执行器1-8对应的电热执行器开启，否则表示关闭。

(3）PUMP&PASSIVE联动信号灯：蓝灯亮，表示循环水泵和壁挂炉开启,否则表示关闭。

安装注意事项

注意事项：

在安装.拆卸.清洁或者维修本控制器前，务必切断主电源，拧下保险丝或者让开关电路断路器处于关闭状态。

安装前必须详细阅读本说明书，并严格按照说明书操作控制器。

具有相应电气和安全知识的专业人员才能安装本控制器。

所有的接线必须符合当地及国家标准。

严格按照此说明书进行使用。

接线图：实际以底壳接线图为准

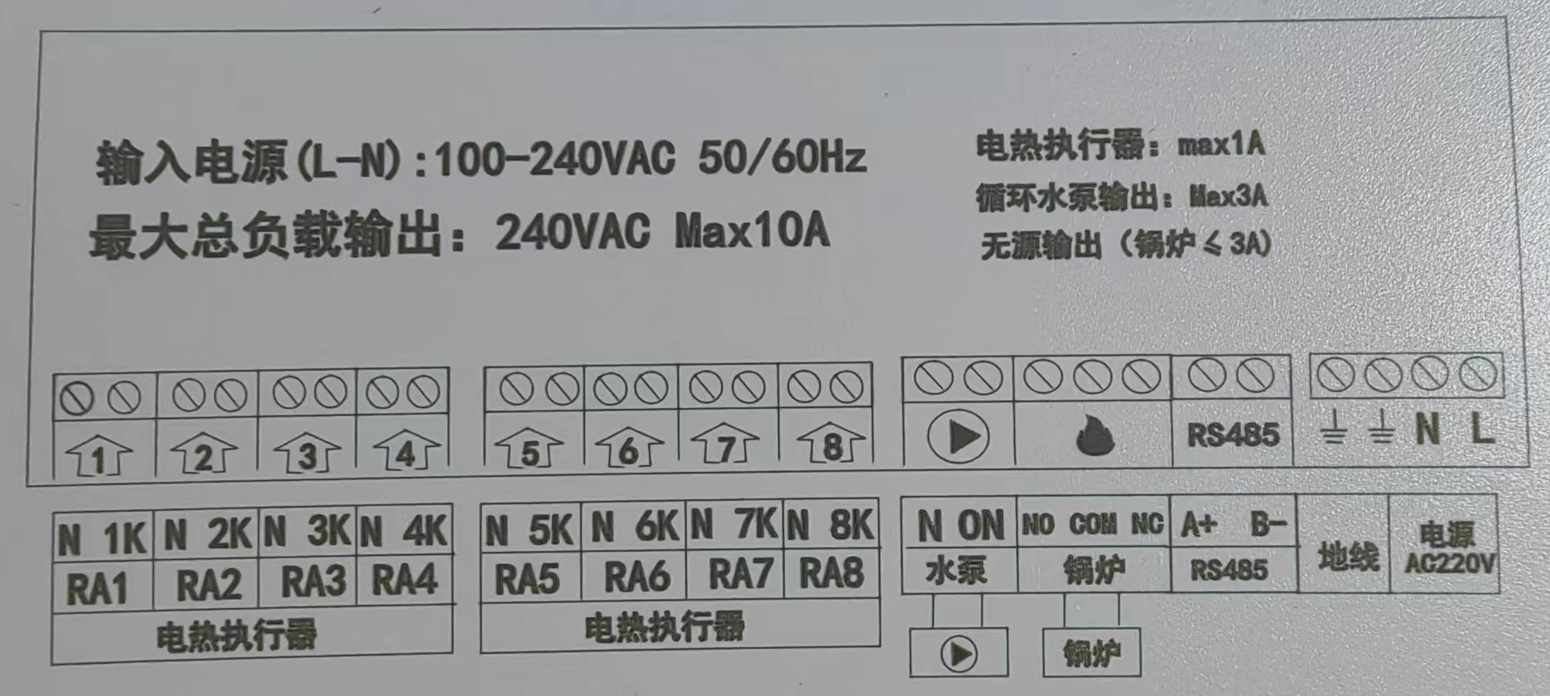

界面及接线端子介绍：（接线电缆：截面面积最大不超过 2.5 平方毫米）
