电源电压：220VAC-240VAC 50/60HZ
负载电流：3A
待机功耗：<1.5W
温度设定范围:5-35℃
控温精度：±1℃
颜色和外壳材料：白色PC/ABS阻燃材料
面壳外形尺寸：86X86X13mm
电源盒外形尺寸：62X46X28mm
产品视频工作原理
功能与显示说明:
开机状态下：
由左至右分别为开关键、模式键、风速键、时钟键、上调键、下调键。
开关机键：控制温控器开机或者关机。

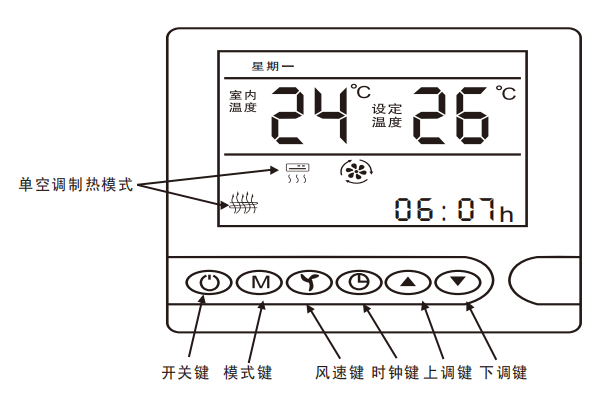

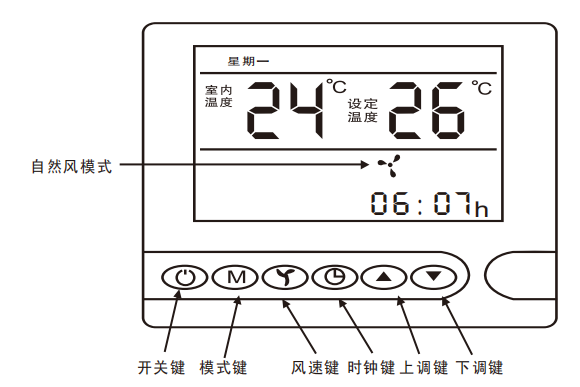

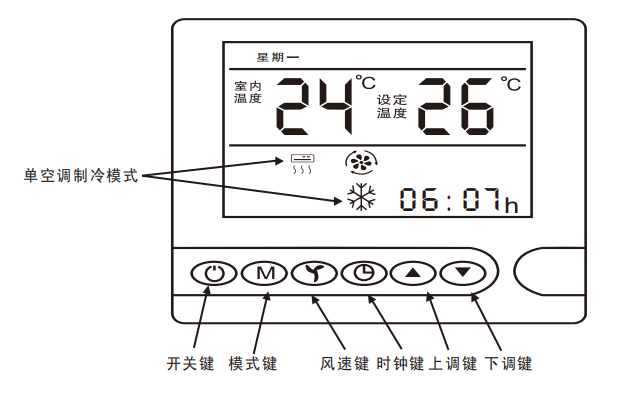

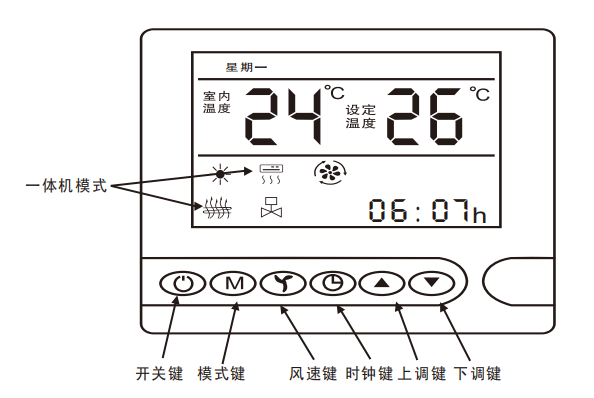

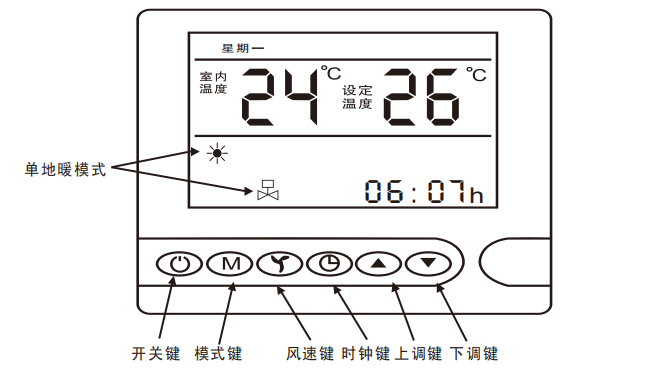

模式键：切换单地暖模式、空调制热模式、空调制冷模式、一体机模式、自然风模式
风速键：除了单地暖模式外，其他模式皆可切换风速
上调键∶可通过此键修改温度参数或时间参数
下调键∶可通过此键修改温度参数或时间参数
时钟键：调整时间和星期：短按时钟键闪烁进入加减调试
关机状态下：长按M键进入高级设置
1.修正温度 -9~9℃
2.启动温差 0--5℃
隐藏功能：关机状态下，同时按下风速键和时钟键恢复出厂设置
注：该产品未使用存储电池，产品时间在断电后重启恢复为默认时间，需重新设定当前时间。部分功能不在断电记忆范围内。
安装注意事项
1、在安装之前请切记关闭电源；
2、在安装前请在室内找一个温度稳定,没有靠近进门处或空调装置的地方；

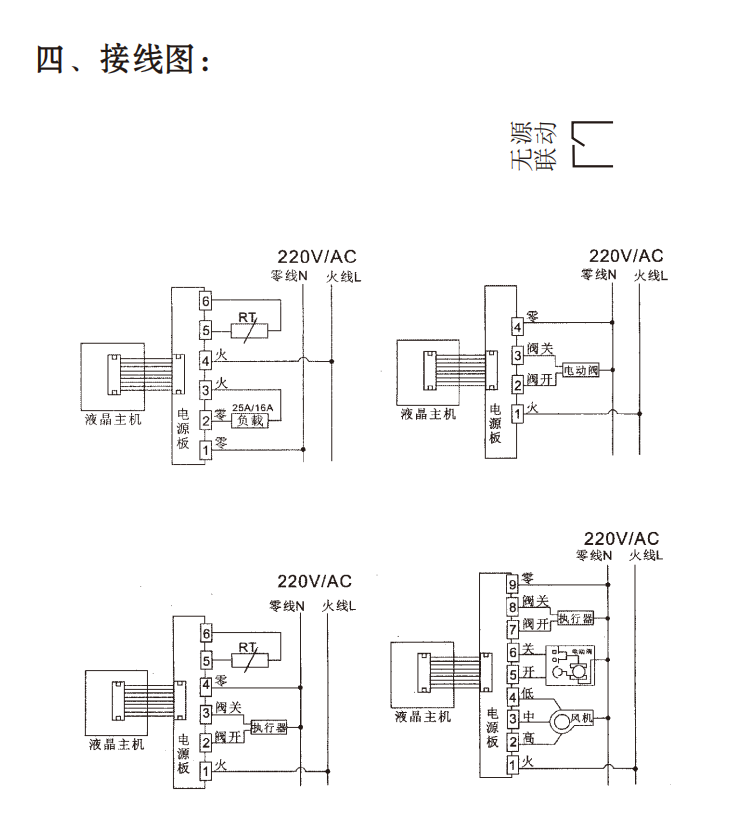

3、在安装之前,必须查看室内系统电路图,根据后壳标贴接线图连接电路,如果你的系统与后壳标贴连接图不相符,请与经销 商联系或请教资深电工师；
4、在安装时请严格按照后壳标贴连接图进行接线；
5、不要用力拉排线,否则会造成损坏；
6、安装过程中注意不要对面板液晶屏施加压力或者划伤液晶屏
7、安装过程中注意不要磕碰线路板元器件,不要摔落或使后壳变形
8、安装过程中如果采用硬塑线,必须事先折弯合适角度；
9、在施工期间安装时请不要落入施工泥浆中,以免损坏整个产品
10、根据详细的电流说明使用,禁止超载。
安转示意图：
第一步：将产品从包装盒PE袋中取出，用3.5mm宽的一字螺丝刀沿斜面伸到卡槽中4mm ,待撬卡钩。
第二步：用手稍用力向上搬开卡钩脱离卡槽,分开面板和电源盒。
第三步：将分开的电源盒按照正确的接线图接好，在确认无误后将电源盒嵌入86暗盒中。
第四步：取出包装盒的两个螺钉将电源盒固定打紧在86暗盒上。
第五步：将控制面板与电源盒排线相连(注意：请不要用力拉排线,以免排线拉断)。
第六步：以3 0度角将控制面板挂在两个卡钩上，注意一定要挂到位。
第七步：稍用力按下侧两边，卡住面板上壳（安装完毕）。
