产品参数
工作电压：50/60HZ AC100V～AC240V
外形尺寸：86mm×86mm×13mm
面板材料：PC/ABS 阻燃材料
负载电流：3A
控温精度：±1℃
产品功能：485 通讯、定时功能
待机功耗：＜1.5W
输出接口：三挡风速、净化、485 通讯
一、操作说明：

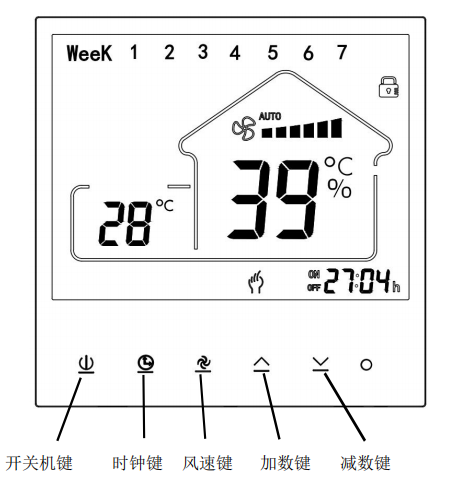

1.面板按键由左边至右依次为：开关机键、时钟键、风速键、加数键、减数键。
2.开关机键：短按开关机键进行开关机操作。
3.时钟键：短按时钟键进入时间设置选择，通过加减键调整时间。
4.风速键：短按风速键可调整三挡风速，长按风速键 3 秒以上可设置儿童锁，显示屏右上角显示图标
，解锁与上锁相同。（解锁后图标消失）
5.加数键：调节设置选项范围。
6.减数键：调节设置选项范围。
二、关机状态下…长按时钟键3 秒左右，进入高级设置选项：
H1 温度修正 -9～9℃ （默认0）
H2 湿度修正 -25～25% （默认0）
H3 背光亮灭度调整 00 背光 20 秒后熄灭 01 背光微亮 02 背光长亮 (默认02)
H4 滤网使用时间(按小时显示)查询,在该选项下，长按风速键可重置滤网时间 (滤网提示时间为风机工作3 个月)
H5 485 地址 1～254 (默认1)
H6 定时开关 0 关闭 1 定时开 2 定时关（默认0）
H7 定时开关时间点，短按风速键进入设置选择（注：当H6 不为0 时生效，且为单次有效 ，定时开为开机并打开风机低速，定时关为关闭风机和面板）
注：在关机状态下，且未进入高级设置，同时按下加号键和减号键 5 秒，温控器恢复出厂设置。
该产品未使用存储电池，产品时间在断电后重启恢复为默认时间，需重新设定当前时间。部分功能不在断电记忆范围内。
三、安装示意图（请交给持有电工证人员安装）

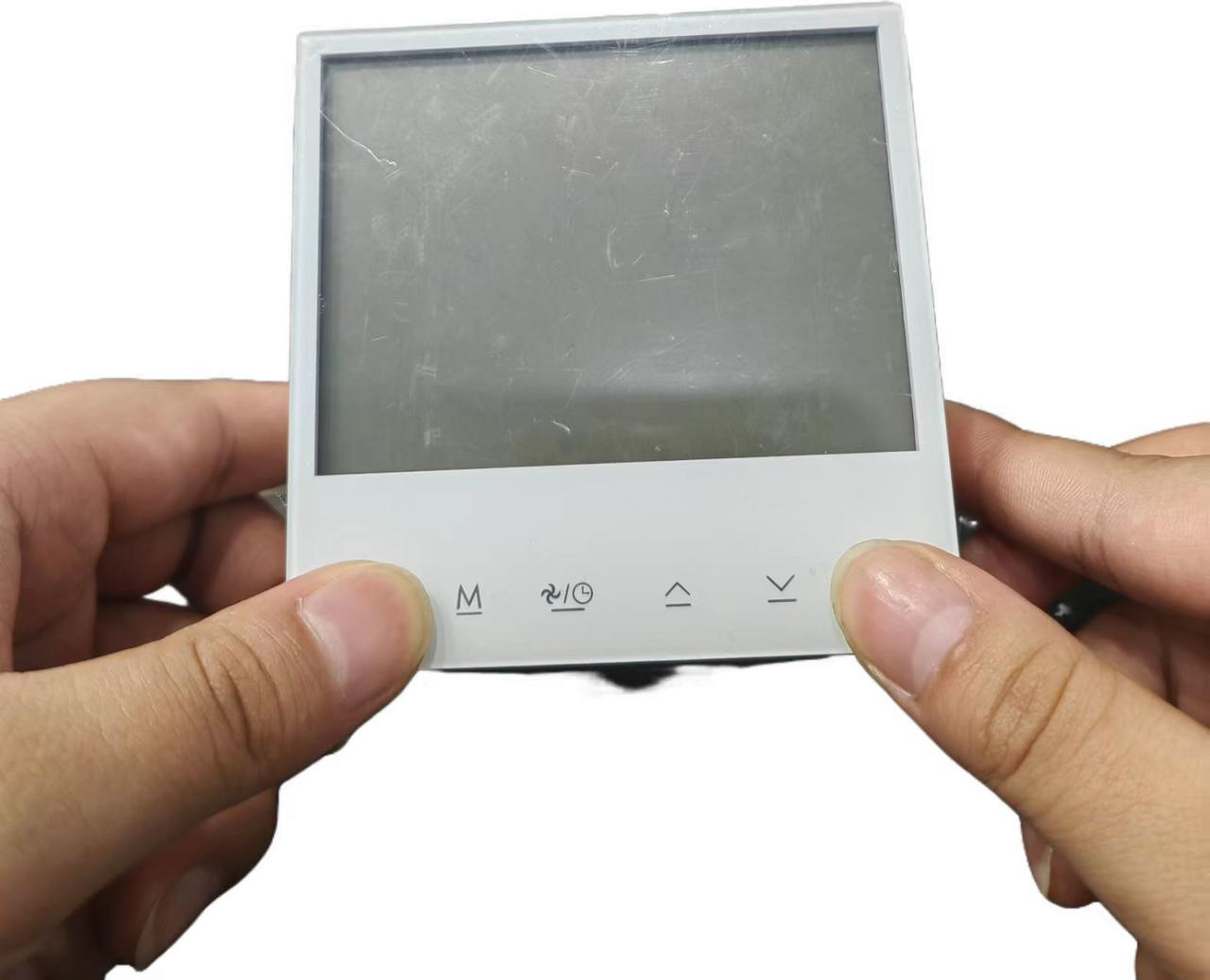

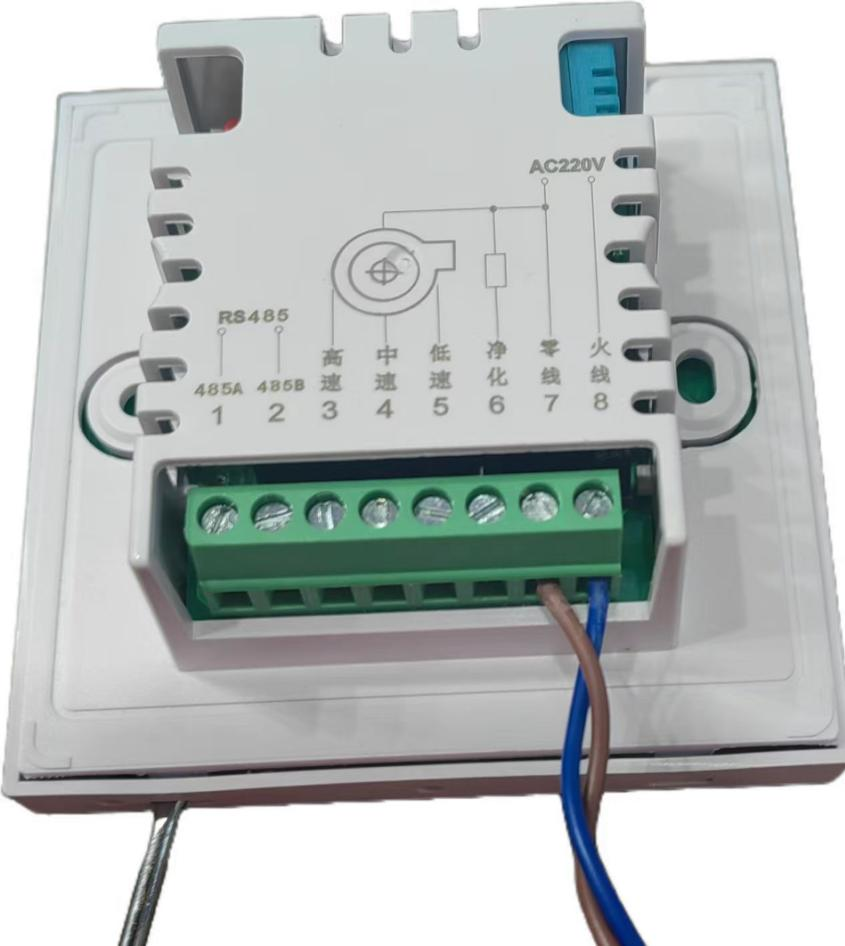

第一步：将产品从包装盒拿出，按照电源后壳正确接线，并用一字改锥撬开温控器卡扣。
第二步：将撬开的电源用包装盒内的螺丝固定住（注意：不用取出排线避免损坏温控器）

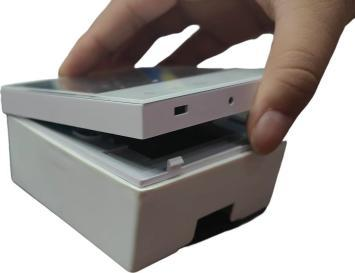

第三步：电源固定好后，以 30 度角将控制面板挂在电源的两个卡钩上（注意一定要挂到位）
第四步：按压前板最下两侧端角落，将前板与电源扣好。（切勿按压液晶周围，避免液晶损坏出现少字、碎屏等）

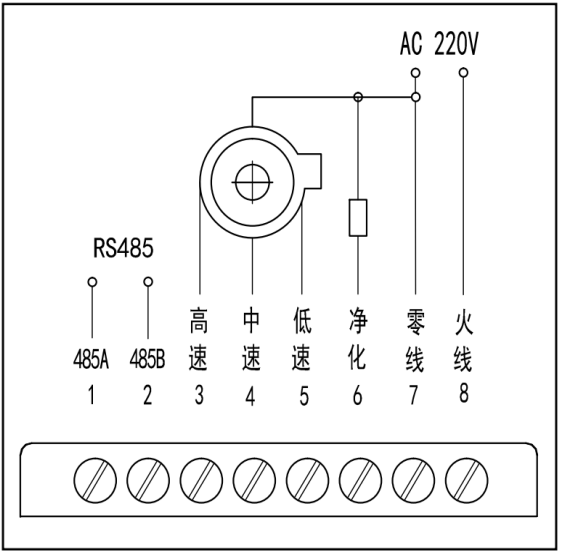

四、接线图
请勿带电安装，接错线会损坏机器
注意事项：
1.必须断电后进行安装操作；
2.请严格按照接线图正确接线或专业电工安装；
3.安装高度宜为 1.4m；
4.不可将温控器安装在冷热源附近，并且避免阳光直射；
5.切勿让水、水泥浆、金属颗粒等杂物进入温控器，否则会导致温控器的损坏；
6.本温控器只能按照本公司规定的方法使用，未授权的修改和使用非本公司所出售或推荐的零配件都有可能导致本系统出现故障，甚至损坏；
7.本说明书若有进一步修改或更改，恕不另行通知；
8.本温控器高级设置在专业人士指导下进行修改或联系当地经销商，请不要随意调整原有参数（部分功能已在出厂前设置完成），以免 破坏已设定的参数，影响您的正常使用。
感谢您使用本公司的产品，如有问题请联系当地经销商。
