技术参数
电源电压：AC220V-240V 50-60Hz
负载电流：3A
待机功耗：＜1.5W
温度设定范围：5-35℃
控温精度：±1℃
颜色和外壳材质：白色PC/ABS阻燃材料
面壳外形尺寸：86*86*13mm
电源壳外形尺寸：62*52*28mm
操作视频
接线视频
宣传视频

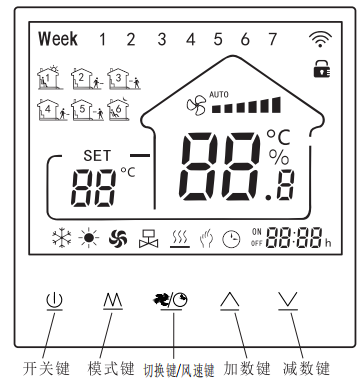

2.功能与显示说明
水暖操作说明：
开关机键：控制面板开机或者关机
模式键：切换手动模式和时段模式
切换键：可进入时间设置选项或时段参数设置选项
加数键：通过此按键可修改温度时间等参数
减数键：通过此按键可修改温度时间等参数
开机状态下：
1.长按模式键5秒切换手动模式和时段模式。
2.非时段编程参数设置时短按切换键，可进入时间设置选项并选择设置项；时段模式下，长按3秒可以进入时段参数设置选项，通过短按切换键选择设置项。
3.同时按下模式键和切换键，设置儿童锁，解锁和上锁相同。
★探头异常提示（选配） :
Er1：内置测温探头断路
Er2：内置测温探头短路
ER3：外置测温探头断路
ER4：外置测温探头短路
关机状态下：
长按模式键3秒左右，进入高级模式。
H1 修正温度 -9---9℃
H2 启动温差 0---5℃
H3 防冻温度 2---5℃(默认2度)
H4 防冻启停 00(关闭) 01(开启)默认开启
H5 设置温度上限 35---90( 默认35℃ )
H6 测温探头选择：00内置传感器，01外置传感器，02内控外限（选配）
H7 外置探头限温值 5---90(默认35℃)(选配)
H8 背光亮灭设定 00背光无按键操作后20秒熄灭（白色屏默认00），01背光常亮（彩屏默认01）
关机状态下： 注：同时按下加号键和减号键5秒，温控器恢复出厂设置。
注：该产品未使用存储电池，产品时间在断电后重启恢复为默认时间，需重新设定当前时间。部分功能不在断电记忆范围内。
安装注意事项三.安装示意图：

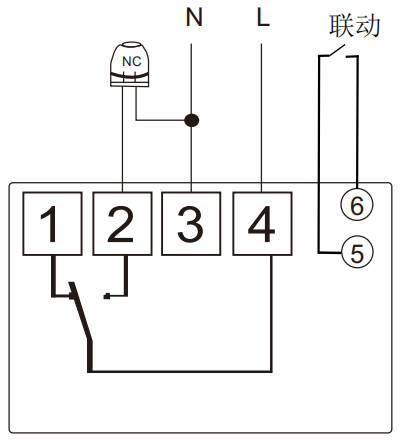

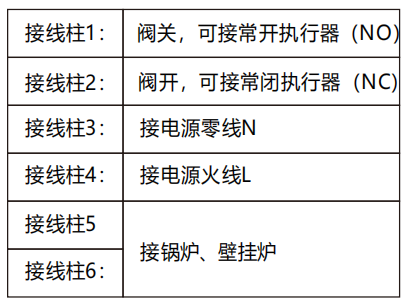

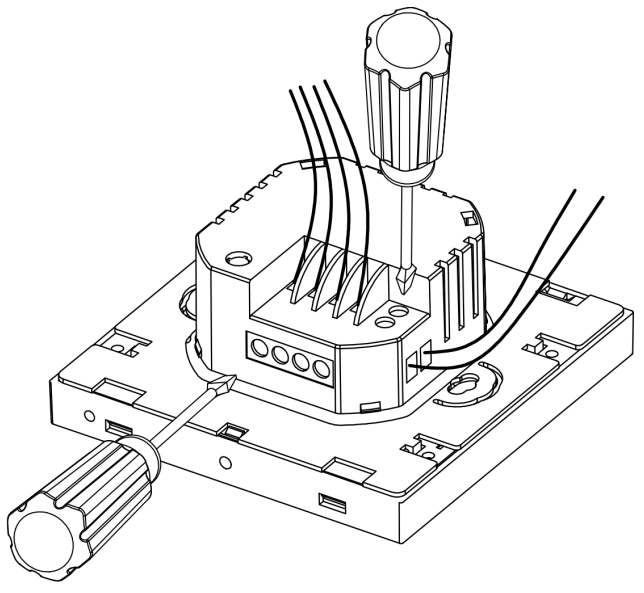

1.先将温控器按照接线图接好线
2.再握住温控器前面板，向下推后面底盒，将底板划出卡槽

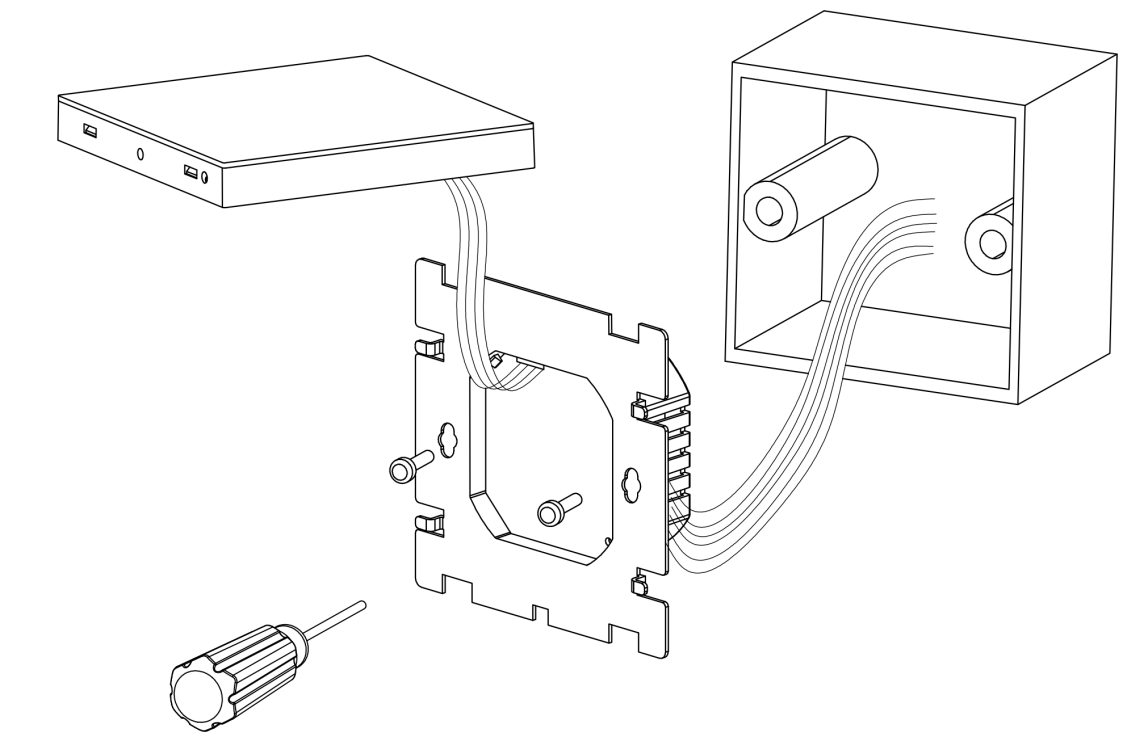

3.用标配螺丝将刚底板固定在暗盒上（注意不用取出排线，避免温控器损坏温控器）

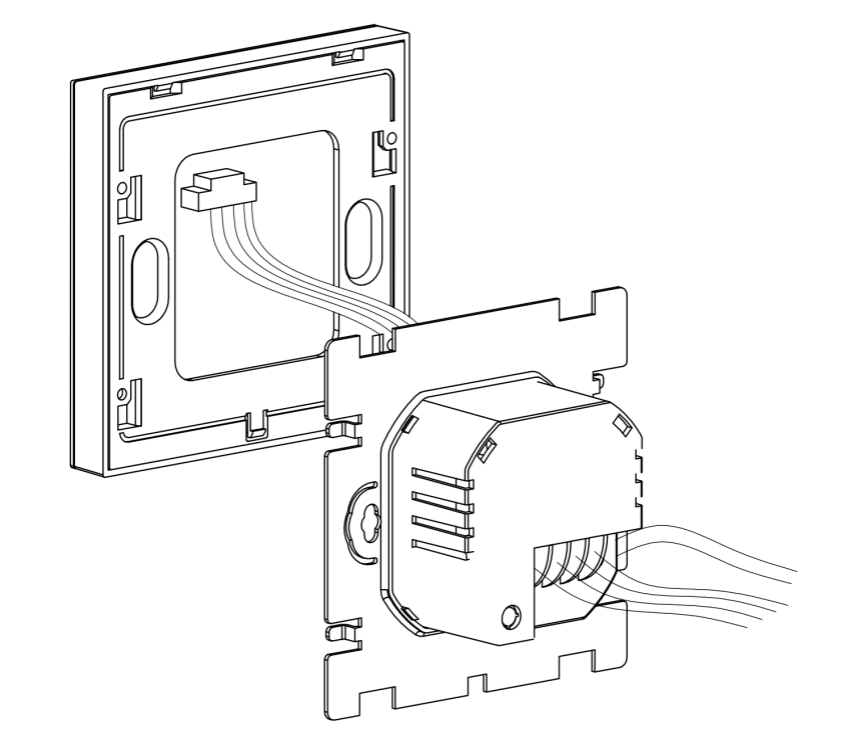

4.将前板压入钢铁板，再往下滑入卡槽，直到‘咔’一声安转到位。
注意： 本温控器可用于满负荷运行的工作状态的海拔高度为2500米以下；在海拔高于2500米低于4200米的地方使用时外接负载的额定功率应小于或等于本品的额定功率的80%。
注意事项： 1.必须断电后进行安装操作；
2.请严格按照接线图正确接线或专业电工安装；
3.安装高度宜为1.4m；
4.不可将温控器安装在冷热源附近，并且避免阳光直射；
5.切勿让水、水泥浆、金属颗粒等杂物进入温控器，否则会导致温 控器的损坏；
6.本温控器只能按照本公司规定的方法使用，未授权的修改和使用 非本公司所出售或推荐的零配件都有可能导致本系统出现故障，甚 至损坏；
7.本说明书若有进一步修改或更改，恕不另行通知；
8.本温控器高级设置在专业人士指导下进行修改或联系当地经销商，请不要随意调整原有参数（部分功能已在出厂前设置完成），以免 破坏已设定的参数，影响您的正常使用。
感谢您使用本公司的产品，如有问题请联系当地经销商。
