电源电压：220VAC-240VAC 50/60HZ
负载电流 ：<16A
待机功耗：<1.5W
温度设定范围：5-35℃
控温精度：±1℃
颜色和外壳材料：白色PC/ABS阻燃材料
面壳外形尺寸：88X86X14mm
电源盒外形尺寸：55X55X76mm

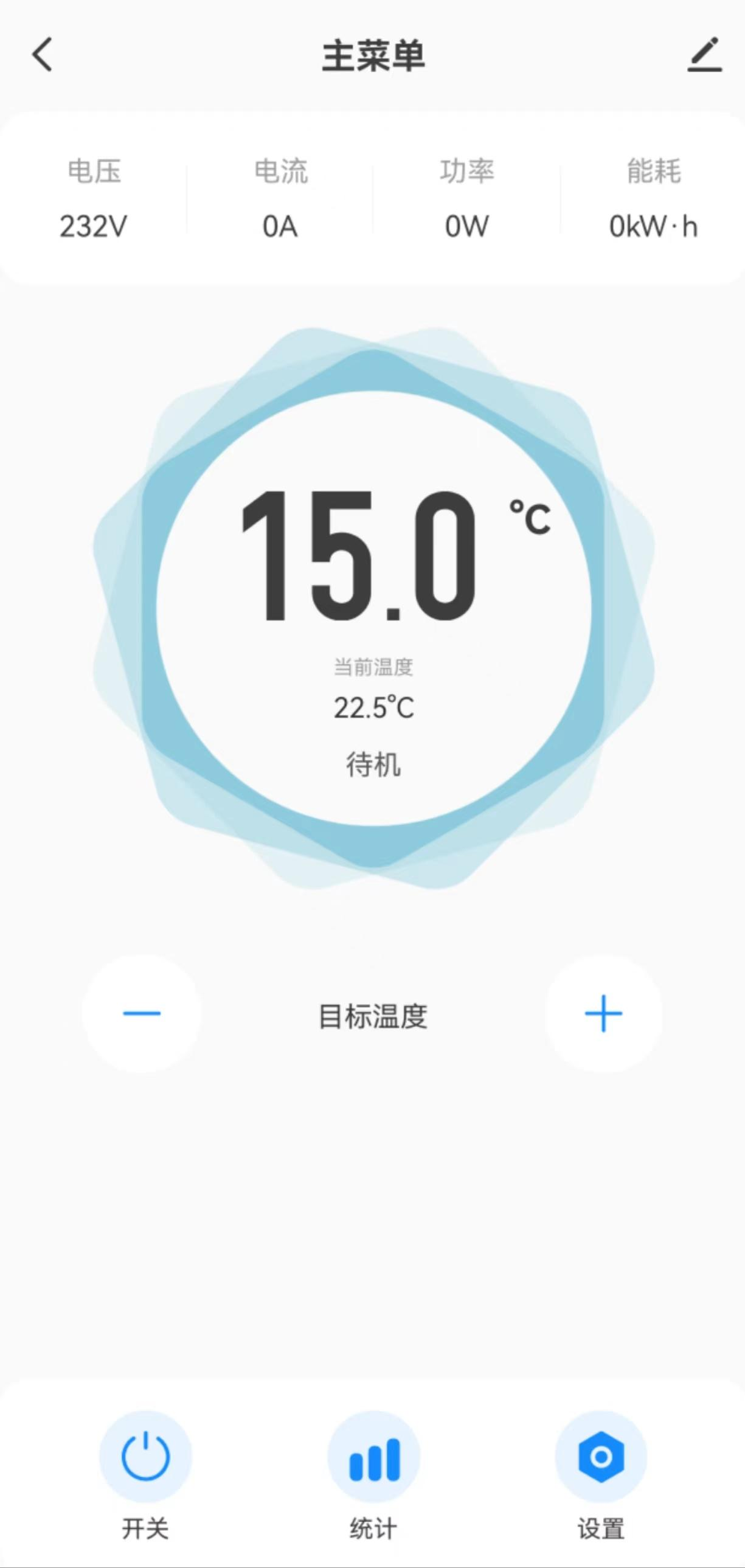

设备连接涂鸦智能APP(请先扫描二维码下载APP，完成注册，然后按照下列步骤进行WiFi配置)。
温控器在关机状态下,长按切换键3秒左右，显示屏左下角有WiFi图标闪烁。

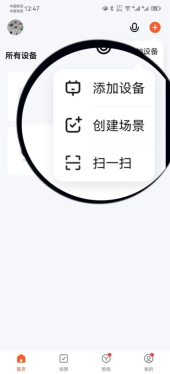

1、添加设备
打开设备APP显示当前界面，点击右上角“+”，选择“添加设备”，正在收索附近的设备，请确保设备处于配网状态。

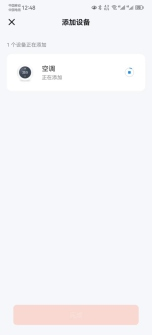

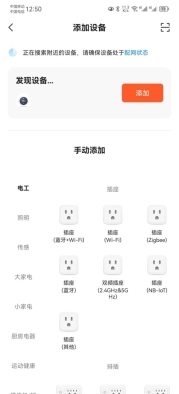

2、发现设备，发现设备并选择添加。
3、连接WiFi
输入当前手机连接的WiFi密码，注意WiFi频率要(2.4GHZ)。

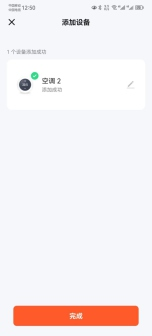

4、配网中
正在配网中...请耐心等待，添加成功后，点击完成。
①扫描下方二维码下载APP到APPStore、应用宝、GOOGLE PLAY手
机应用中心下载“涂鸦智能”.
②通过手机号或邮箱完成注册，如果有账号，可直接登录。

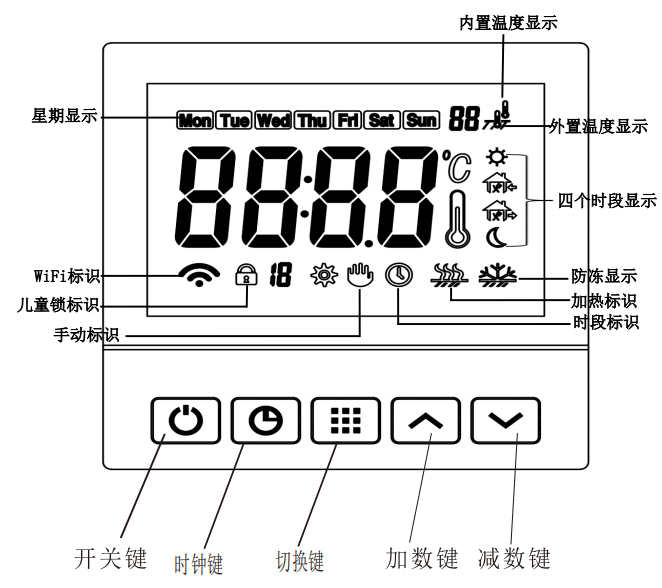

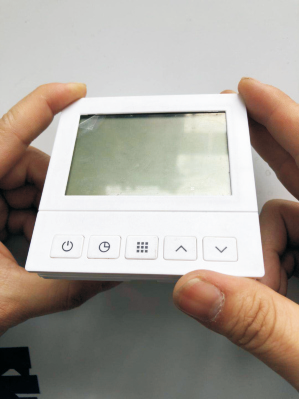

操作说明:
开关机键：控制面板开机或者关机
时钟键：切换手动模式和时段模式
切换键：可进入时间设置选项或时段参数设置选项
加数键：通过此按键可修改温度时间等参数
减数键：通过此按键可修改温度时间等参数
开机状态下:
1.长按时钟键3秒切换手动与时段模式。
2.关机:关机后关闭温控器所有功能，液晶屏延时15秒熄灭;
3.设定温度:短按温度设定加减键，1度加减，长按3秒滚动加减，松手停;
4.童锁控制:同时长按时钟键和切换键3秒，设置童锁上锁和解锁。
5.过电流保护:电流检测当电流大于继电器额度电流16A时，断开继电器。
6.在网络对时功能关闭时，非定时编程参数设置同时短按切换键和
减号键，可进入时间设置选项并选择设置项;时段模式下，同时长
按切换键和减号键3秒可以进入时段参数设置选项，通过短按切换
键正向选择设置项，时钟键进行反向选择设置项。(网络对时功能
可在高级模式中H4进行选择)
7.短按切换键显示内外置温度。(内置温度和外置温度在开机切换时
，显示屏右上角)需输入激活码后才能显示电压，电流，功率界面。
内置传感器错误：显示002
外置传感器错误：显示004
计量芯片错误：显示 008
WIFI 模组默认路由测试功能失败：显示 128
如存在内置外置传感器故障：显示 006
时间设定:
在手动，同时短按切换键和减号键，设置时间、
星期，短按开关机键保存退出，不做任何操作，10秒息屏后自动退出。

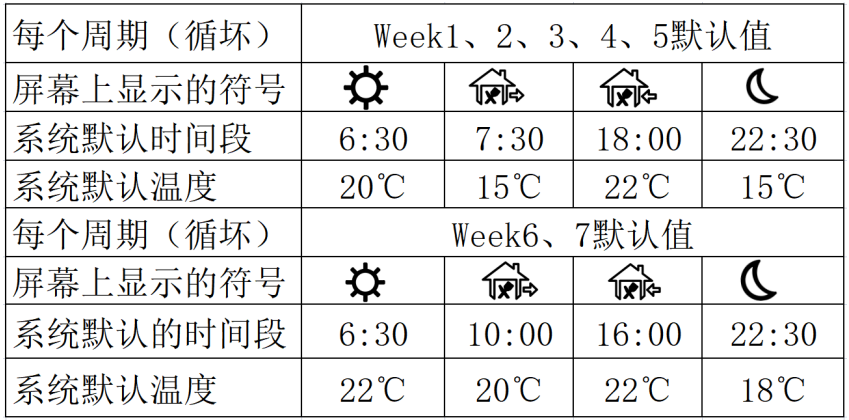

●时段设定:
在时段模式下，同时长按切换键和减号键，进入定
时时段设定，显示为周一到周五，时段1，先分钟1秒频率闪烁，
再按时钟键时钟1秒频率闪烁，按切换键设定温度值1秒闪烁，依
次操作把周六、周日2个时段设定完成，以上闪烁可通过加减键设
置值;设定完成后，短按开关机键保存退出。(短按时钟键反向切换设置项)
关机状态下:
长按时钟键3秒进入高级模式，按时钟键切换H1~H11，按加减键
设置数值，在高级模式中，15秒未操作任何按键，退出设置模式。
H1 修正内置温度： -9-9℃(默认0℃)
H2 隐藏开机密码设定功能： 同时长按开关机键和减号键进入设置密码界面，短按开关机键进入切换选项数字，加减号键进行数字调节，
设置完成后，再短按开关机键进行确认二次密码。温控器开机时输入密码进入操作界面
H3 启动温差： 0-5℃(默认1℃)
H4 网络功能对时开关 ： 00(关闭) 01(开启)默认开启
H5 设置温度上限值 ： 35-90(默认35)
H6 地面保护温度设定值 ： 35-65℃(35℃)
H7 保护电流： 3一16A(默认16A)
H8 清除当前过流保护： 0(清除过流保护显示)
H9 临时关闭故障保护功能 内外置同时失效时不可清除，重启后重置
H10 传感器选择： 0内置传感器 1内控外限(默认1)
H11 功率校准 ： 调整范围-10%-10%
关机状态下:注:同时按下加号键和减号键5秒，温控器恢复出厂设置
注：该产品未使用存储电池，未连接WiFi开启网络对时功能时，产品时间在断电后重启恢复为默认时间，需重新设定当前时间。部分功能不在断电记忆范围内。
注意事项:
1.必须断电后进行安装操作;
2.请严格按照接线图正确接线或专业电工安装;
3.安装高度宜为1.4m;
4.不可将温控器安装在冷热源附近，并且避免阳光直射;
5.切勿让水、水泥浆、金属颗粒等杂物进入温控器，否则会导致温控器的损坏;
6.本温控器只能按照本公司规定的方法使用，未授权的修改和使用
非本公司所出售或推荐的零配件都有可能导致本系统出现故障，甚至损坏;
7.本说明书若有进一步修改或更改，恕不另行通知;
8.本温控器高级设置在专业人士指导下进行修改或联系当地经销商，
请不要随意调整原有参数(部分功能已在出厂前设置完成)，以免
破坏已设定的参数，影响您的正常使用。
感谢您使用本公司的产品，如有问题请联系当地经销商。
安装步骤：

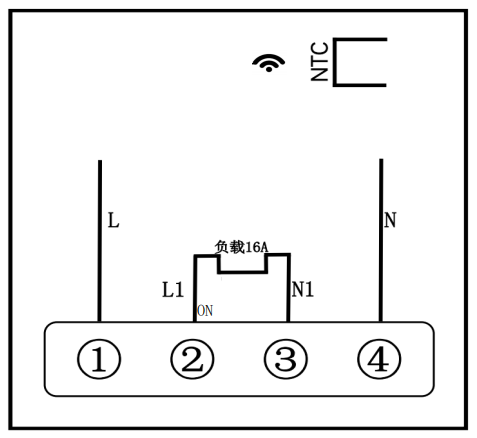

1.将产品从包装盒内取出，按照后壳接线图正确接线
2.用手稍用力向上掰开卡扣脱离卡槽，分开面板和电源，按照后壳接线图正确接线
3.将分开的电源放入86暗盒内，用包装盒的螺丝进行固定 （注意不用取出排线,避免损坏温控器）
4.以30度角将控制面板挂在两个卡钩上，注意一定要挂到位，稍用力按下测两边，卡住面板上壳（安装完毕）
