电源电压: 100V-240VAC 50/60Hz
负载电流: 3 A、5 A、1 0 A应用水地暖（可选 ）
本机功耗: < 1 W
温度设定范围: 内控温范围：5 - 3 5℃
控温精度：±1℃
颜色和外壳材料：白色P C / A B S阻燃材料
面板外形尺寸：8 6 x 8 6 x 1 3 m m
电源盒外形尺寸：6 2 x 4 6 x 3 2 m m
产品视频工作原理

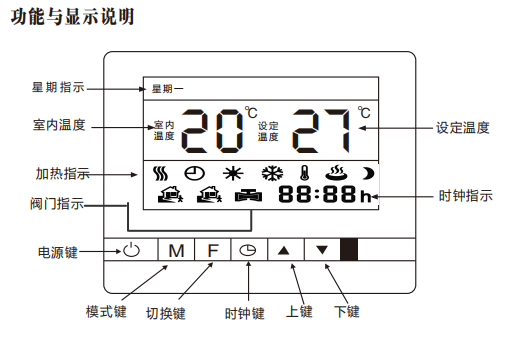

上调键：可进行上调温度或时间参数。
下调键:可进行下调温度或时间参数。
加热标志：当显示该图标时，表示温控器在工作。
阀门标志：当显示该图标时,表示温控器工作在加热,电动阀或执行器是开启状态。
M 为模式键，短按M 键切换时段模式和手动模式，手动模式下无图标指示，短按上下键可以调节设置温度，时段模式下时钟图标显示
F 为切换键：在手动或时段模式下，在设置时间时，短按F键可以退出时间设置。
时钟键：在非时段参数设置模式下短按时钟键可以调整时间。
开关机键，短按可进行开机或者关机操作。
时间设定：
1.在手动模式下，短按时钟键进行调节时间和星期。

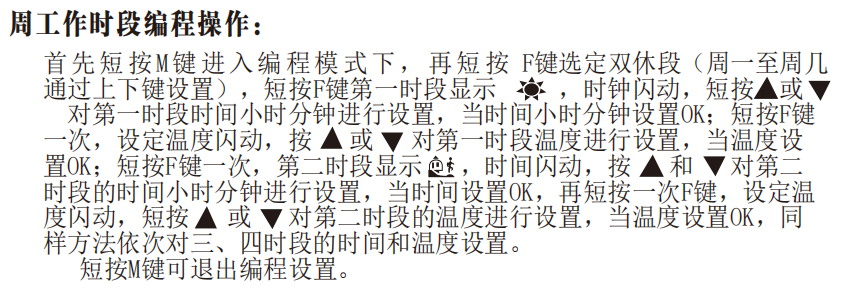

2.在时段模式下，短按F键可进入时段时间和温度设置，时段时间分为2个区间，周1到周几可自行设置(通过上下键进行调节)，第一区间设置后，剩余时间为第2区间，每个区间可设置四个时间段和温度，用户可自行设置时间和温度。
3.进行周编程设置时短按时钟键可退出周编程设置选项。
在关机状态下：长按M键进入高级设置，短按M键进行切换设置选项，短按“加号键或减号键进行调节参数。
1 修正温度 -9-9℃
2 启动温差 0-5℃
3 防冻温度 2-5℃
4 延时输出 2-9s
无按键操作时，20秒左右退出高级设置选项，并显示关机状态。
周编程设置 时段符号定义：
表示：早上起床，第一时段；
表示：早上出门，第二时段；
表示：晚上回家，第三时段
表示：晚上睡觉，第四时段

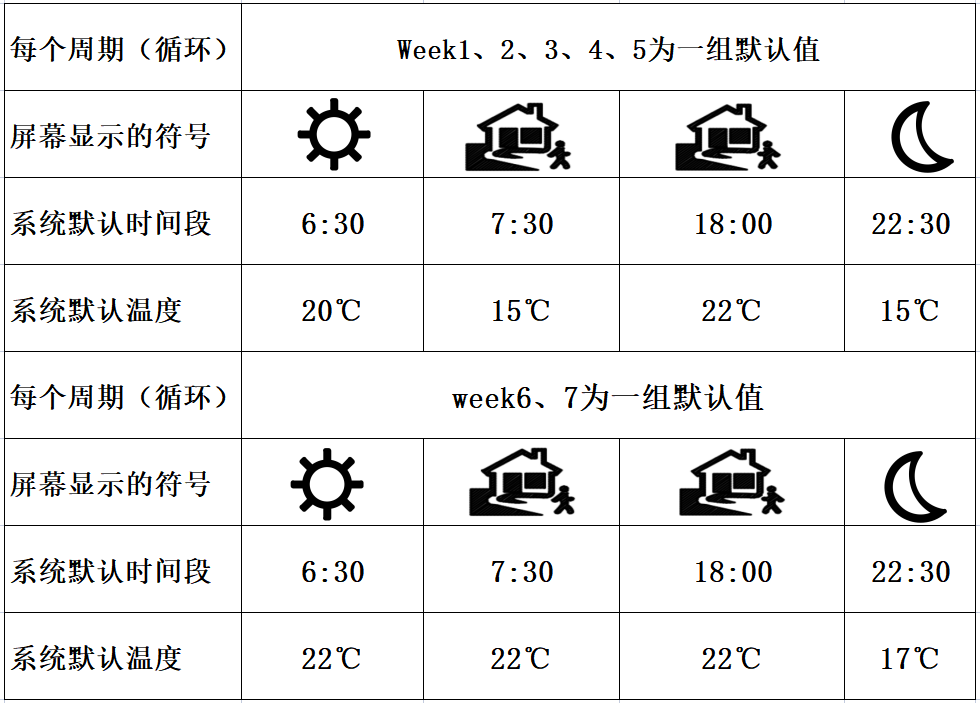

系统默认时间和温度设置
周休息时段编程操作
当四时段的时间温度都设置O K，同样方法依次对休息段（周几至周日）一、二、三、四时段的时间与温度编程。当休息段 的时间温度都设置O K后，如20秒内不改变参数和按按键，自动记忆保存，根据编程参数系统自动运行在此模式下。同样方 法对单休、不休选择编程。如果在编程中不对默认值做修改和另编程，以及编程运行模式如果不是在关机情况下编程模式一 直是循环状态。
注：该产品未使用存储电池，产品时间在断电后重启恢复为默认时间，需重新设定当前时间。部分功能不在断电记忆范围内。
1. 安装时切断电源，配置电源开关，长期不使用时应切断电源。
2. 安装位置应距地 1.4m 左右，避免阳光直射、避风、远离热源、远离潮湿地方，且具有房间温度代表性的位置。

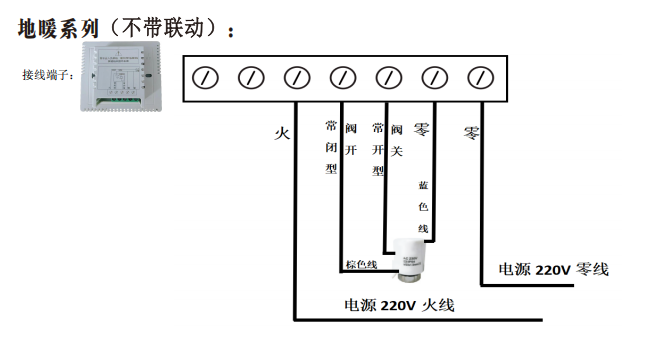

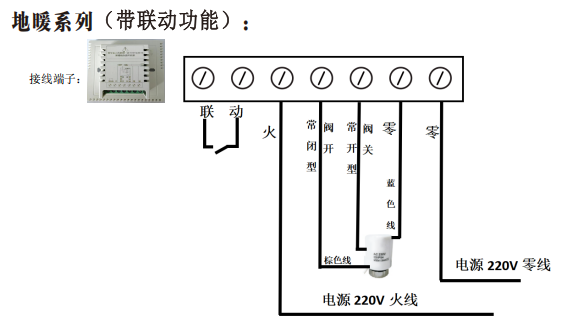

3. 根据底壳接线图连接电路，如果使用的温控器与配备的安装图不相符，请与经销商或工厂联系。
4. 根据标示电流配备负载，禁止超载。
警告：接线一定按照电气接线图正确接线。切勿将水、泥浆等杂质进入温控器内，否则将会造成器件损坏！
安装步骤：

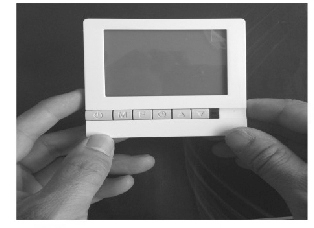

第一步：将产品从包装盒P E袋中取出， 用3 . 5 m m宽的一字螺丝刀沿斜面伸到卡槽中4 m m ,待撬卡钩。

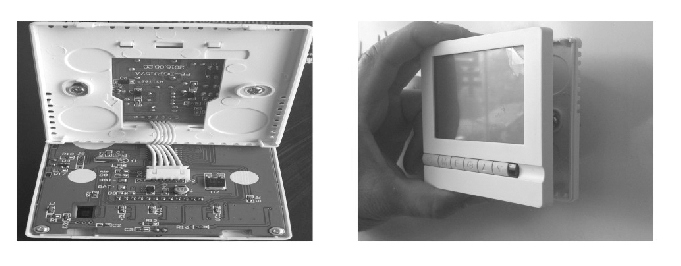

第二步：用手稍用力向上搬开卡钩脱离卡槽,分开面板和电源盒。
第三步：将分开的电源盒按照正确的接线图接好，在确认无误后将电源盒嵌入8 6暗盒中。第四步：取出包装盒的两个螺钉将电源盒固定打紧在8 6暗盒上。

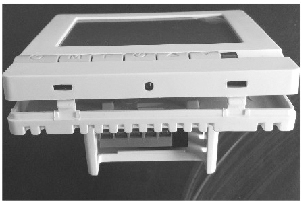

第五步：将控制面板与电源盒排线相连(注意：请不要用力拉排线,以 免排线拉断)。第六步：以3 0度角将控制面板挂在两个卡钩上，注意一定要挂到位。
第七步：稍用力按下侧两边，卡住面板上壳（安装完毕）。
安装注意事项
1、在安装之前请切记关闭电源；
2、在安装前请在室内找一个温度稳定,没有靠近进门处或空调装置的地方；
3、在安装之前,必须查看室内系统电路图,根据后壳标贴接线图连接电路,如果你的系统与后壳标贴连接图不相符,请与经销 商联系或请教资深电工师；
4、在安装时请严格按照后壳标贴连接图进行接线；
5、不要用力拉排线,否则会造成损坏；
6、安装过程中注意不要对面板液晶屏施加压力或者划伤液晶屏
7、安装过程中注意不要磕碰线路板元器件,不要摔落或使后壳变形
8、安装过程中如果采用硬塑线,必须事先折弯合适角度；
9、在施工期间安装时请不要落入施工泥浆中,以免损坏整个产品
1 0、根据详细的电流说明使用,禁止超载。
