产品参数

工作电压:50/60HZAC110V-250V

外形尺寸:L86MM*W86MM*H12MM

面板材料:玻璃板面

产品功能:联动锅炉、传感器(选配)

工作温度:0℃~60℃

工作负载:水暖≤3A

产品视频 功能操作说明

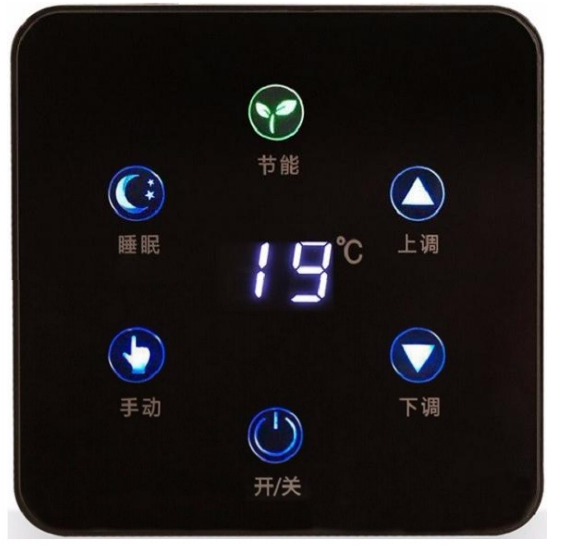

操作说明:

1.开关键:开机(指示灯全部亮)，关机(指示灯灭)

2.手动键:对温度调节手动模式(5℃-35℃)

3,睡眠键:睡眠模式下，可对温度进行调节(10℃-25℃)

4.节能键:在不加热的情况示，指示灯会亮(5-20℃)

5.上调键:对温度进行上调

6.下调键:对温度进行下调

高级功能设置

关机状态下:

1.节能按键:三档灯光调节

关机状态下，同时按下节能键和上调键。进入一档设置后，再按一次节能和上调键进入二档设置后，再重复按

一次进入三档设置(默认一档亮度)

一档设置后，6个LED灯闪烁3下后熄灭，开机数码管和触摸键LED 灯亮 20秒后熄灭;

二档设置后，数码管亮度变低，开机后只有数码管点亮，触摸键LED 灯不再点亮;

三档设置后，数码管亮度最高，开机后数码管和触摸键LED 灯保持长亮;

2.睡眠按键:防冻功能启停

关机状态下，同时按下睡眠和节能按键(同时短按睡眠键和节能键切换)，数码管显示01表示防冻开启;显示00表示防冻关闭

3.手动建:内外测温探头切换长按手动建3秒，显示H1或H2,通过加减键调节H1 表示内置测温探头;H2表示外置测温探头

4.下调键:修正温度设置长按下调键3秒进入设置修正温度通过加减键调节修正温度，调整范围±9℃

以上调节好后短按开关机键退出界面并保存设置参数。

开机设置:

手动(5-35℃)、睡眠(10-25℃)、节能(5-20℃);分别对应一个设置温度，通过加减键调节设置温度。

安装注意事项

1.严谨带电操作及湿手操作;

2.必须严格按照接线图示意图接线;

3.安装过程切勿触碰到电子元器件。

安装步骤：

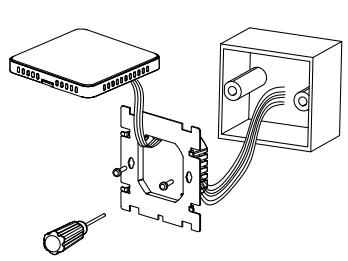

1、将产品从包装盒内拿出，按照电源后壳接线图正确接线

2、握住温控器前面板，向下推后面底盒，将钢底板划出卡槽

3、前板与电源分离后不用取出排线，避免损坏温控器。

4、将电源固定在暗盒内，将前面板压入钢底板，再往下滑入卡槽，直到“咔”一声安装到位。

接线图：实际以底壳接线图为准

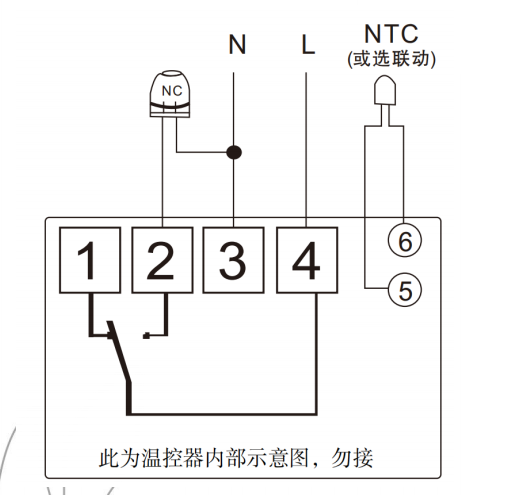

接线说明:

接线柱 1:常开，可接阀关(NO)

接线柱2:常闭，可接阀开(NC)

接线柱3:接电源零线N，接执行器的一端线

接线柱 4:接电源火线L

接线柱5，接线柱 6:NTC:接外置温度传感器，无极限，联动:接壁挂炉、锅炉

警告：接线一定按照电气接线图正确接线。切勿将水、泥浆等杂质进入温控器内，否则将会造成器件损坏！
