技术参数
电源电压：AC220V-240V 50-60Hz
负载电流：3A
待机功耗：＜1.5W
温度设定范围：5-35℃
控温精度：±1℃
颜色和外壳材质：白色PC/ABS阻燃材料
面壳外形尺寸：86*86*13mm
电源壳外形尺寸：62*52*28mm

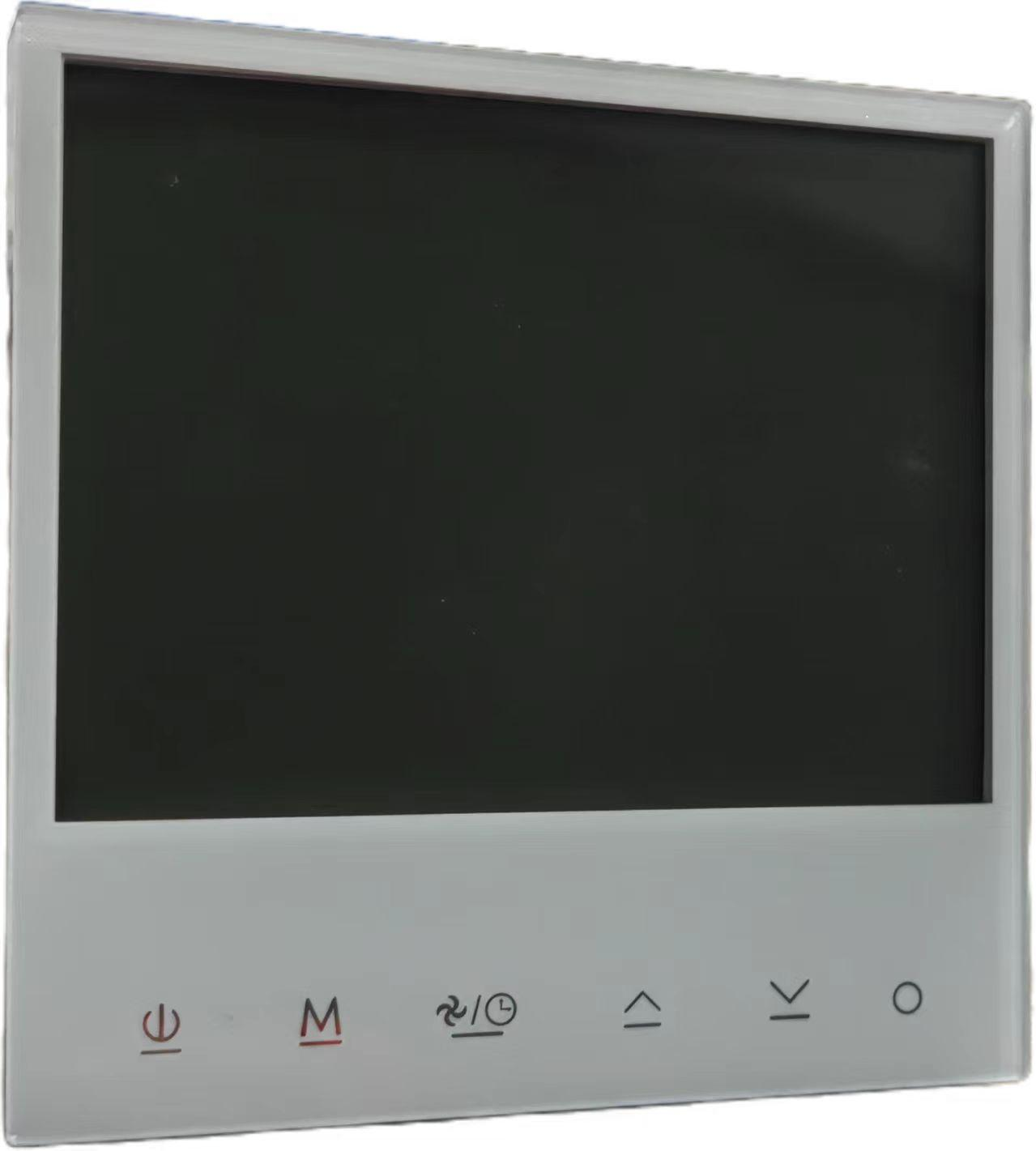

WiFi水暖按键功能说明
WiFi一体机按键功能操作说明
宣传视频
连接WiFi操作：
关机状态下，长按时钟键进行WiFi配对
配网模式下信号共三格含义:
1格表示配网成功,
2格表示连接到路由器,
3格表示连接到服务器, 配网模式在第三格时, 将触发15秒超时,其他状态不超时。
正常模式下信号表示信号质量, 未连接到路由器时, 图标将消失。
温控器在关机状态下,长按时钟键3秒左右，显示屏左上角有WiFi图标闪烁，配网成功WiFi图标常亮。

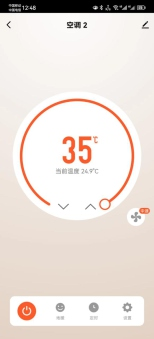

设备连接涂鸦智能APP（请先扫描二维码下载APP，完成注册，然后按照下列步骤进行WiFi配置）。

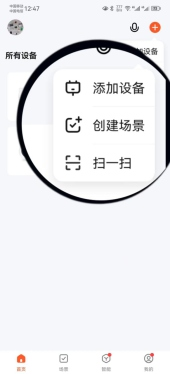

打开设备APP显示当前界面，点击右上角“+”，选择“添加设备”，正在收索附近的设备，请确保设备处于配网状态。
1、添加设备：

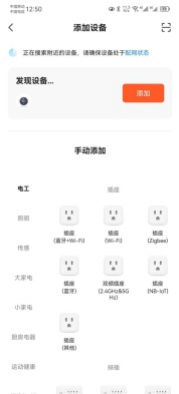

2、发现设备：发现设备并选择添加。
3、连接WiFi： 输入当前手机连接的WiFi密码，注意WiFi频率要（2.4GHZ）。

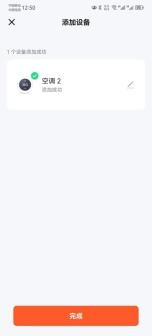

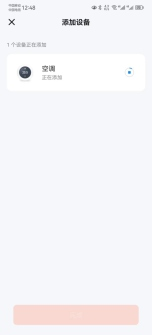

4、配网中： 正在配网中...请耐心等待，添加成功后，点击完成。
①扫描下方二维码下载APP到APP Store、应用宝、GOOGLE PLAY手机应用中心下载“涂鸦智能”
②通过手机号或邮箱完成注册，如果有账号，可直接登录。
水暖Wifi操作说明：
开关机键：控制面板开机或者关机
模式键：切换手动模式和时段模式
切换键：可进入时间设置选项或时段参数设置选项
加数键：通过此按键可修改温度等参数
减数键：通过此按键可修改温度等参数
Wifi一体机操作说明：
开关机键：控制面板开机或者关机
模式键：切换制冷、制热、通风、地暖、地暖+制热，手动模式与时段模式
切换键：切换高中低风速
加数键：通过此按键可修改温度时间等参数
减数键：通过此按键可修改温度等参数
开机状态下：
1短按模式键切换地暖、制冷、制热、通风、地暖+制热模式
。 2.非定时编程参数设置时，网络对时关闭后短按切换键和减号键，可进入时间设置选项并选择设置项；定时模式下，长按切换键和减号键3秒左右可以进入定时参数设置选项，通过短按切换键和减号键选择设置项。
3.同时长按模式键和切换键，设置儿童锁，解锁和上锁相同。
4.联动控制：空调水阀或地暖阀继电器开状态，延时30秒打开联动继电器，阀关状态联动关闭联动继电器。
5.短按温度设定加减键，1度加减，长按3秒滚动加减，松手停。
6.长按模式键3秒切换手动与定时模式。

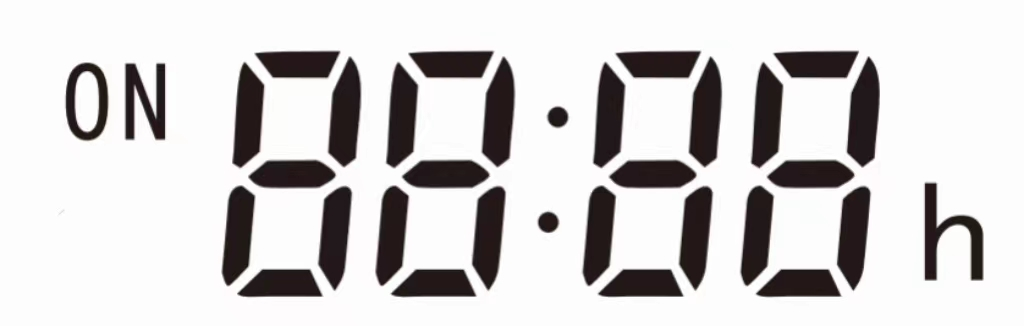

7.网络对时开启

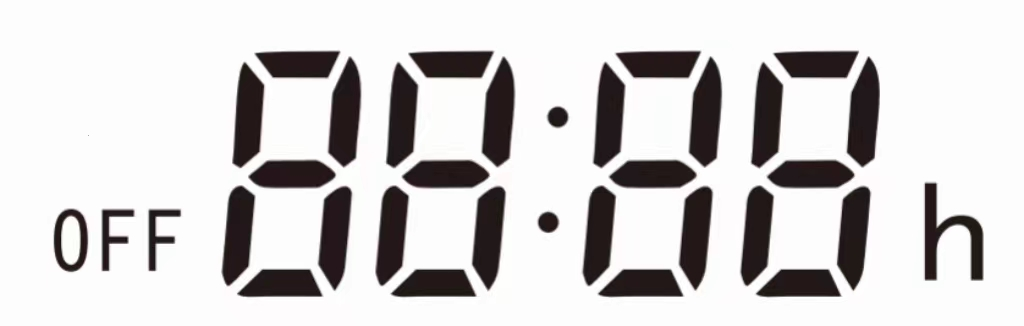

网络对时关闭
（开启可在高级功能中第7项选择）
时间设定：在网络对时关闭状态下，短按切换键+减键切换面板的时（24小时制）、分、星期，加减键设置数值（短按逐一增减，长按3 秒滚动增减）电源键退出设置模式,切换键正向切换,模式键反向切换
定时时段设定：长按切换键+减键3秒，进入定时时段设定，显示为 week1, 时段1，先分钟1秒频率闪烁，再按切换键时钟1秒频率闪烁，按切换键设定温度值1 秒闪烁，按切换键定时器序号1-6一秒闪烁，按切换键星期1-7一秒闪烁，以上闪烁可通过加减键设置值; 电源键退出设置模式,切换键正向切换,模式键反向切换

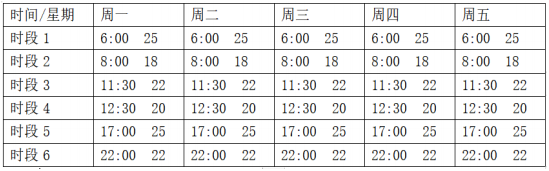

Week 1、2、3、4、5默认值

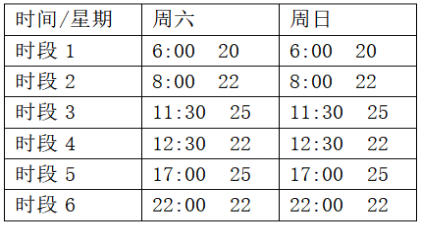

Week 6、7默认值
以上操作15秒，无任何操作退出到显示界面，并关闭背光。
关机状态下： 长按模式键3秒进入高级模式，按模式键切换H1～H9，按加减键设置数值，在高级模式中，15秒未操作任何按键，退出设置模式。
H1 修正温度 -9-9℃
H2 启动温差 0-5℃
H3 防冻温度 2-5℃（默认2度）
H4 防冻启停 00关闭 01开启（默认开启）
H5 设置温度上限 35-90℃（默认35℃）
H6 联动热泵主机启停 00关闭 01开启（默认01）
H7 自动网络对时 00关闭 01开启（默认01）
H8 风机受控情况 00受控 01不受控（默认00）
H9 系统模式 0一体机 1单空调（默认0）
关机状态下： 注：同时按下加号键和减号键5秒，温控器恢复出厂设置。
注：该产品未使用存储电池，未连接WiFi开启网络对时功能时，产品时间在断电后重启恢复为默认时间，需重新设定当前时间。部分功能不在断电记忆范围内。
三、安装示意图：

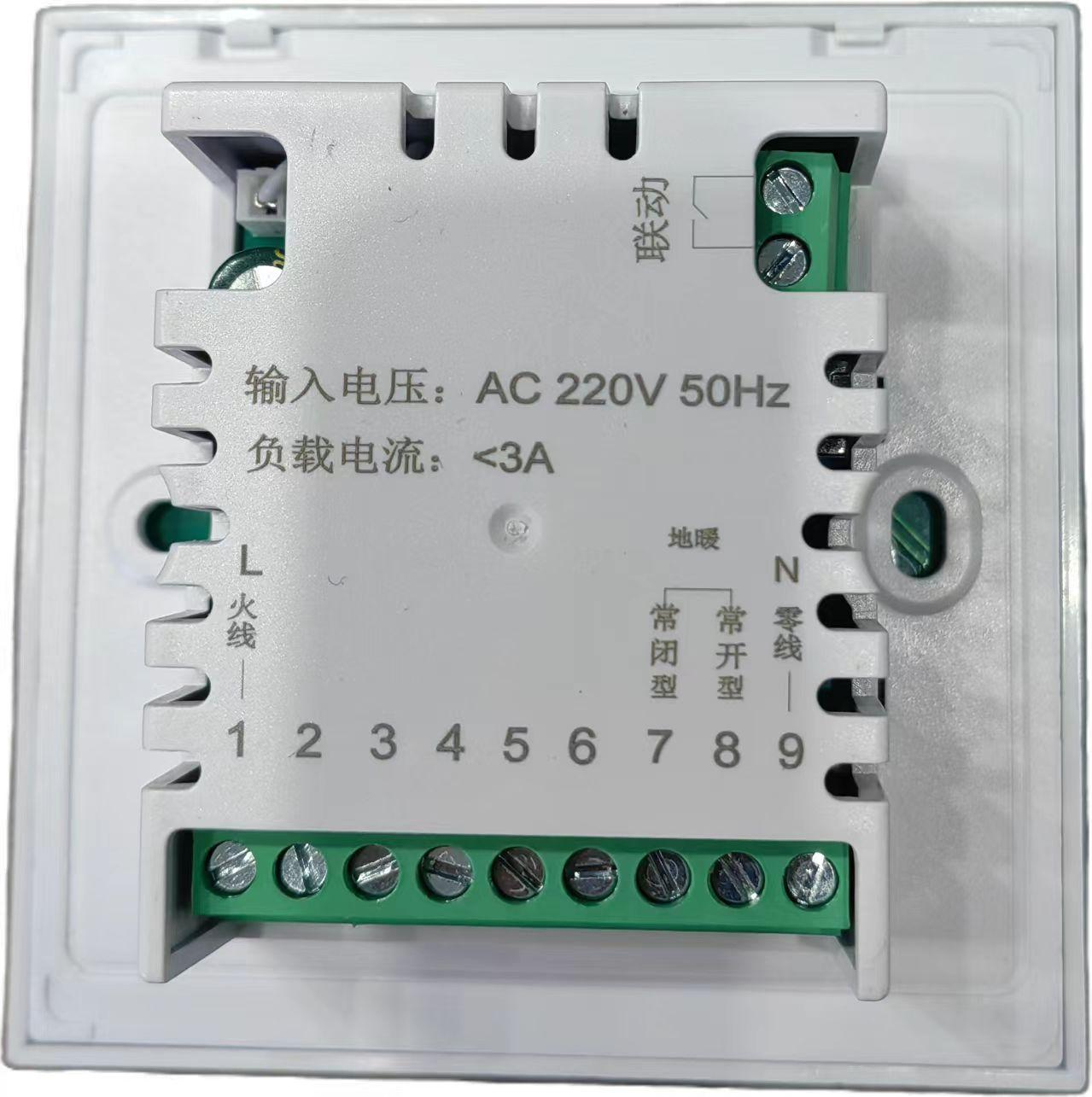

第一步：将产品从包装盒PE袋中取出，按照电源壳上的接 线图进行正确接线

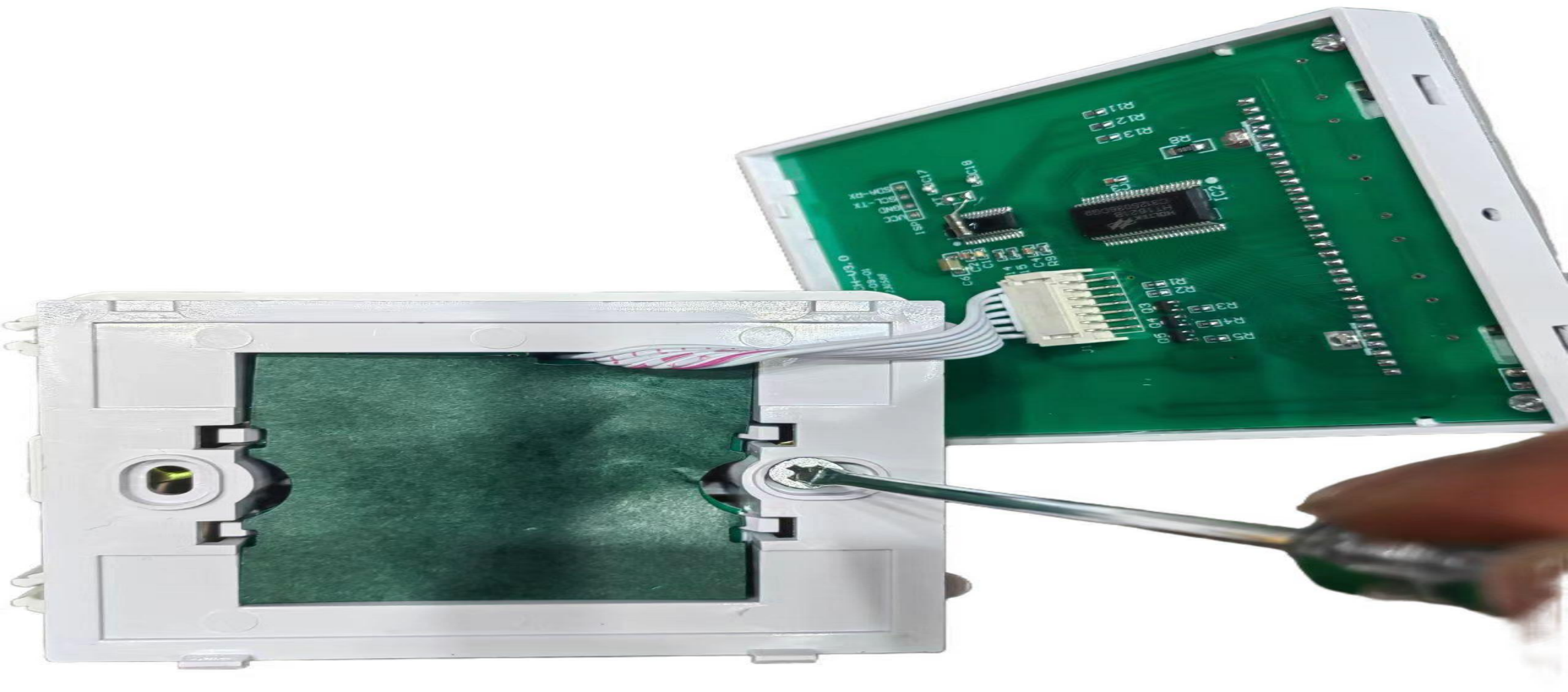

第二步：用3.5mm宽的一字改锥沿斜面伸到卡槽中4mm，待撬卡钩。用手稍用力向上掰开卡钩脱离卡槽
第三步：取出包产装盒的两个螺丝钉将电源盒固定拧紧在 86 暗盒上

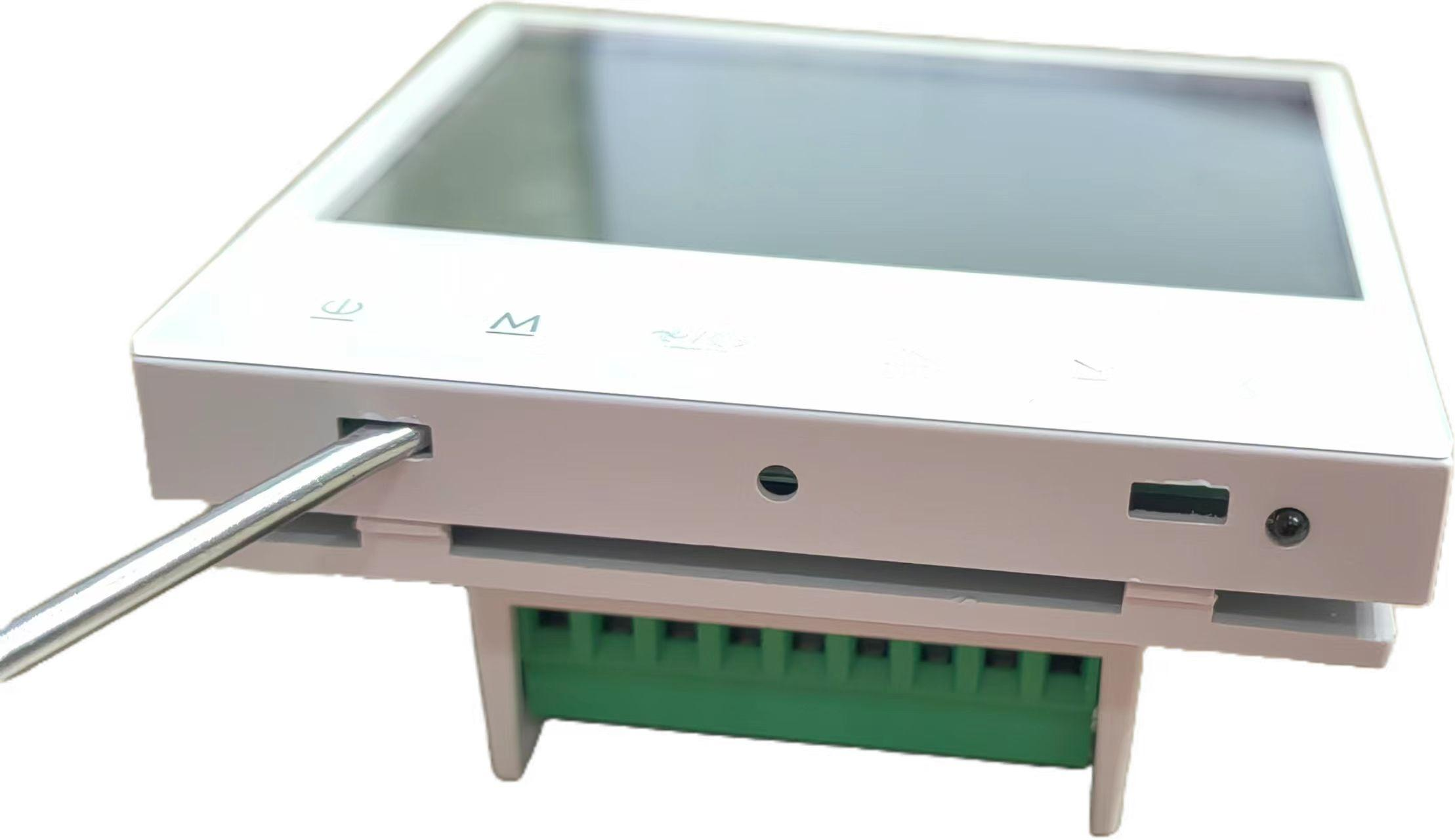

第四步：以30度角将控制面板挂在两个卡钩上，注意一定要挂到位。
第五步：稍用力按下侧两边，卡住面板上壳（安装完毕）

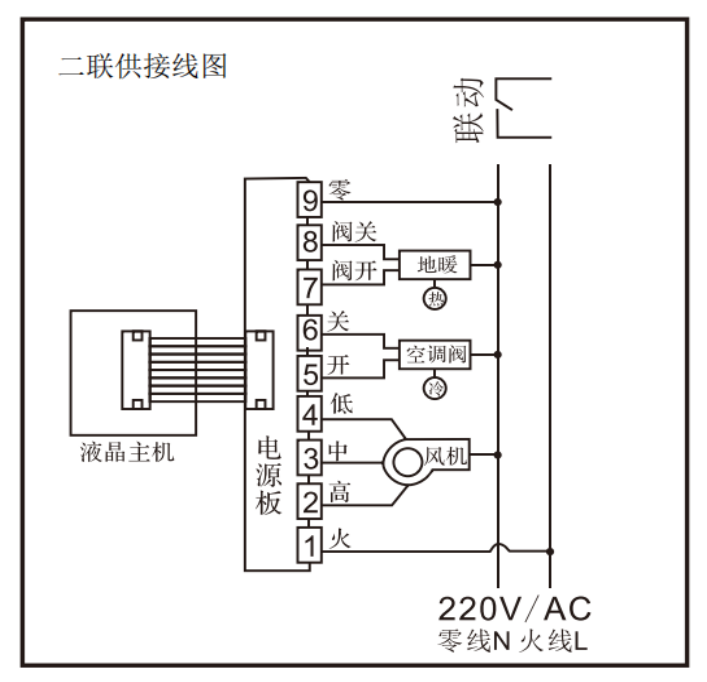

四、接线图：
