产品参数

电源电压:220VAC-240AVC50/60HZ

负载电流:5A应用水地暖

本机功耗:<1W

温度设定范围:内控温范围:5-35℃

温控精度:±1℃

颜色和外壳材料:白色PC/ABS阻燃材料

面板外形尺寸:86X86X13mm

电源盒外形尺寸:62X46X28mm



产品视频 功能操作说明

操作说明书：

开机状态下:

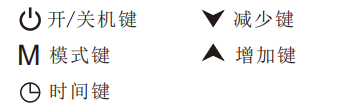

1.长按开关机键可上锁温控器，解锁操作相同(上锁后有图标指示)

2.短按M模式键切换手动模式

3.在手动模式下，短按时钟键可进行时段时间和温度的设置，也可自行设置1周内的

相同时段时间(周1一一周日可自行设定)

4.短按增加键上调温度

5.短按减少键下调温度

关机状态下:1.长按"M"键进入高级设置:

1  修正温度  -9~9度

2  启动温差  0--5度

3  防冻温度  2--5度

4  输出延时  2--9秒

6  输出反向设置  00正向输出  01反向输出(适用于常开常闭温控器选择)

7  设温上线设置  35--50度

2.同时按住时钟键和M键温控器自动复位并恢复出厂设置

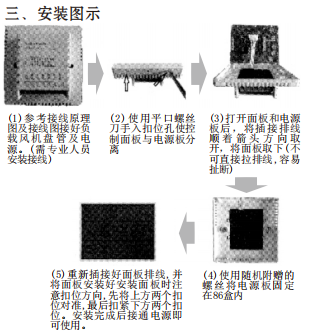

安装注意事项

1.在安装之前请切记关闭电源。

2.在安装之前请在室内找一个温度稳定，后壳

没有靠近进门外或空调装置的地方。

3.在安装之前，必须查看室内系统电路图，根

据后壳标贴接线图连接电路，如果你的系统与后

壳标贴连接图不相符，请与经销商联系或请教资深电工师。

4.在安装时请严格按照后壳标贴接线图进行接线。

5.不要用力拉排线，否则会造成损坏。

6.安装过程中注意不要对面板液晶屏施加压力或者划伤液晶屏。

7.安装过程中注意不要磕碰线路板元器件，不要摔落或使后壳变形。

8.安装过程中如果采用硬塑线，必须事先折弯合适角度。

9.在施工期间安装时请不要落入施工泥浆中，以免损坏整个产品。

10.根据详细的电流说明使用，禁止超载。

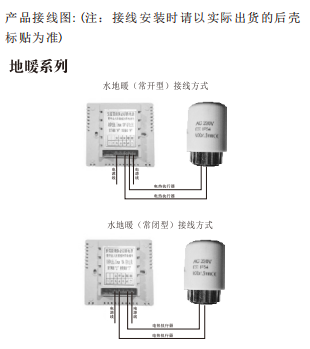

接线图：实际以底壳接线图为准
