电源电压 220VAC-240VAC 50/60HZ
负载电流 3A
待机功耗 <1.5W
温度设定范围 5-35℃
控温精度 ±1℃
颜色和外壳材料 白色PC/ABS阻燃材料
面壳外形尺寸 86X86X13mm
电源盒外形尺寸 62X52X28mm
宣传视频
功能和接线视频
功能与显示说明：
一体机操作说明:

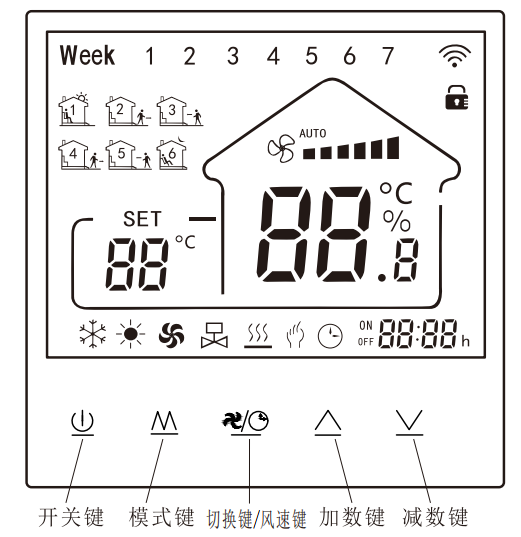

面板按键由左边至右依次为:开关机键、模式键、风速键、加数键、减数键。
开关机键 控制面板开机或者关机。
模式键 切换空调制冷、空调制热、通风、地暖、一体机模式。
风速键 可设置风速。
加数键 通过此按键可修改温度时间等参数。
减数键 通过此按键可修改温度时间等参数。
开机状态下:
1.非纯地暖模式下，短按模式键可以切换温控器工作模式
2.非纯地暖模式下，短按风速键可切换3档风速
3.同时按下模式键和风速键，设置儿童锁，解锁和上锁相同。
关机状态下:
长按模式键3秒左右，进入高级模式。
H1 修正温度 -9---9℃
H2 启动温差 0---5℃
H3 防冻温度 2---5℃(默认2度)
H4 防冻启停 00(关闭) 01(开启)默认开启
H5 设置温度上限 35---90(默认35℃)
H6 工作模式选择 01一体机模式 02 空调模式 03 纯地模式(默认01)
H7 一体机制冷模式下风机受控情况 00风机不受控 01风机受控(默认01)
H8 背光亮灭设定 00背光无按键操作20秒后熄灭 01背光长亮(默认01)
注:只有彩屏拥有高级功能H8选项
空调操作说明:
开关机键 控制面板开机或者关机
模式键 切换制冷、制热、通风模式
风速键 切换高中低自动风速
加数键 通过此按键可修改温度时间等参数
减数键 通过此按键可修改温度时间等参数
在开机状态下，长按风速键3秒，设置儿童锁，解锁和上锁相同。
关机状态下:长按模式键2秒左右，进入高级模式。
H1 修正温差 ‘-9-9℃
H2 启动温差 0-5℃
H3 温度上限 35-90℃(默认35℃)
H4 背光亮灭设定 00背光无按键操作20秒后熄灭，01背光常亮
注:只有彩屏拥有高级功能H4选项
关机状态下:
注:同时按下加号键和减号键5秒，温控器恢复出厂设置。
注：该产品未使用存储电池，产品时间在断电后重启恢复为默认时间，需重新设定当前时间。部分功能不在断电记忆范围内。
注意:
本温控器可用于满负荷运行的工作状态的海拔高度为2500米以下;在海拔高于2500米低于4200米的地方
使用时外接负载的额定功率应小于或等于本品的额定功率的80%。
注意事项:
1.必须断电后进行安装操作:

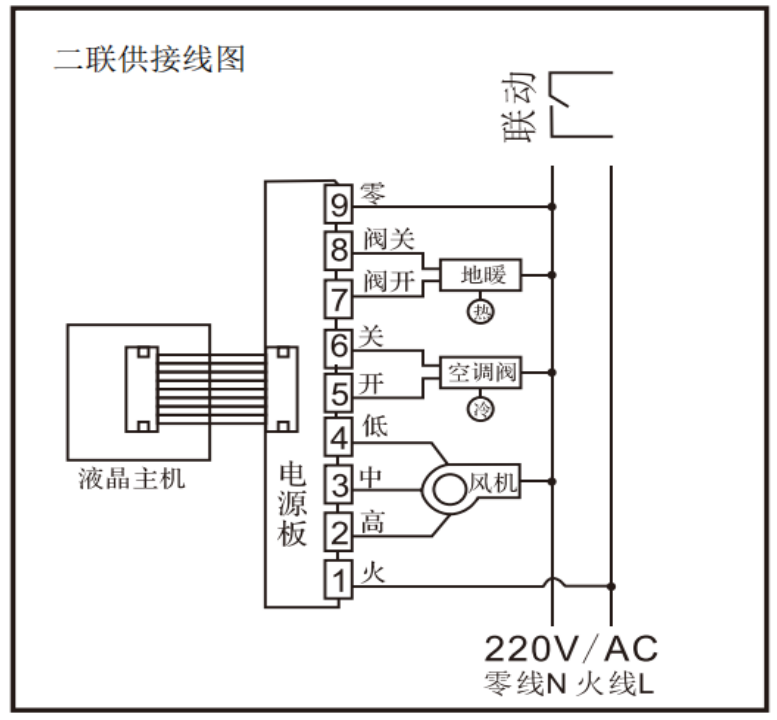

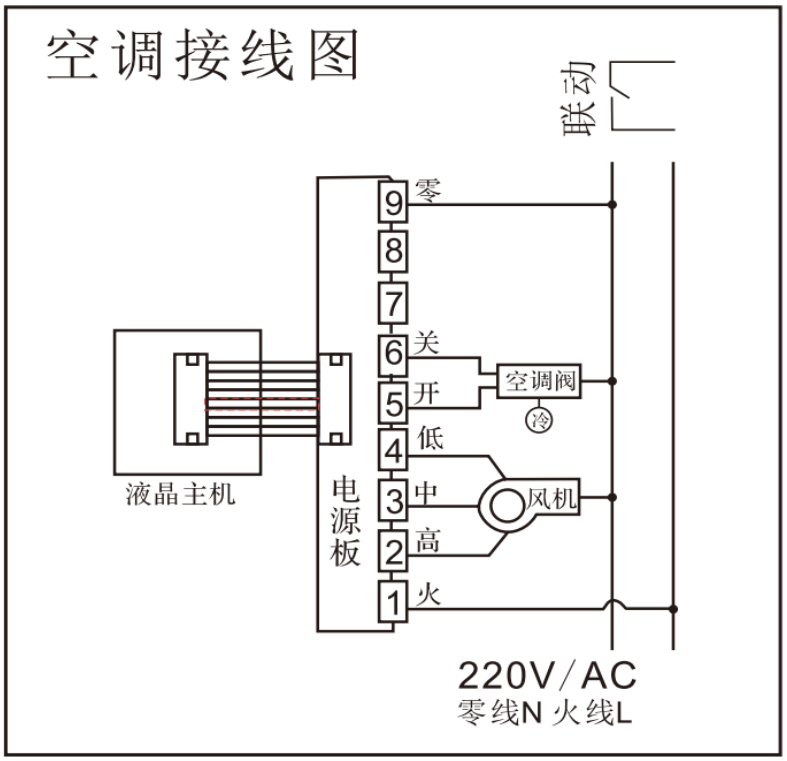

2.请严格按照接线图正确接线或专业电工安装;
3.安装高度宜为1.4m;
4.不可将温控器安装在冷热源附近，并且避免阳光直射;
5.切勿让水、水泥浆、金属颗粒等杂物进入温控器，否则会导致温控器的损坏;
6.本温控器只能按照本公司规定的方法使用，未授权的修改和使用
非本公司所出售或推荐的零配件都有可能导致本系统出现故障，甚至损坏;
7.本说明书若有进一步修改或更改，恕不另行通知;
8.本温控器高级设置在专业人士指导下进行修改或联系当地经销商，
请不要随意调整原有参数(部分功能已在出厂前设置完成)，以免
破坏已设定的参数，影响您的正常使用。
感谢您使用本公司的产品，如有问题请联系当地经销商。

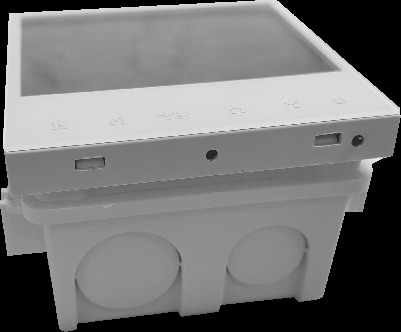

安装步骤：
第一步 ：将产品从包装盒PE袋中取出，用3.5mm宽的一字改锥沿斜面伸到卡槽中4mm，待撬卡钩 。
第二步 ：用手稍用力向上搬开卡钩脱离卡槽 ， 分开面板和电源盒
第三步:将分开的电源盒按照正确的接线图接好，在确认无误后将电源盒嵌入86暗盒中
第四步:取出包装盒的两个螺钉将电源盒固定拧紧在86暗盒上
第 五 步 ： 将 控 制 面 板 与 电 源 盒排 线 相 连(注 意 ： 请 不 要 用 力拉 排 线 ， 以 免 排 线 拉 断)。
第六步 ： 以30度角将控制面板挂在两个卡钩上，注意一定要挂到位 。
第七步 ： 稍用力按下侧两边 ，卡住面板上壳 （安装完毕 ）
安装完成
