产品参数

3A   水采暖

5A   水采暖+联动

16A  电采暖+时控+外探头

工作电压:AC220V 50Hz

额定功率:<1.5W

接线端子:单端子最多连接2*1.5mm²或1*2.5 mm²导线

信号端子:0.75mm²导线

控温范围:5~90℃

测量范围:-9.5~99.5℃

防护等级:IP20

环境温度:-10~55℃

产品视频 功能操作说明

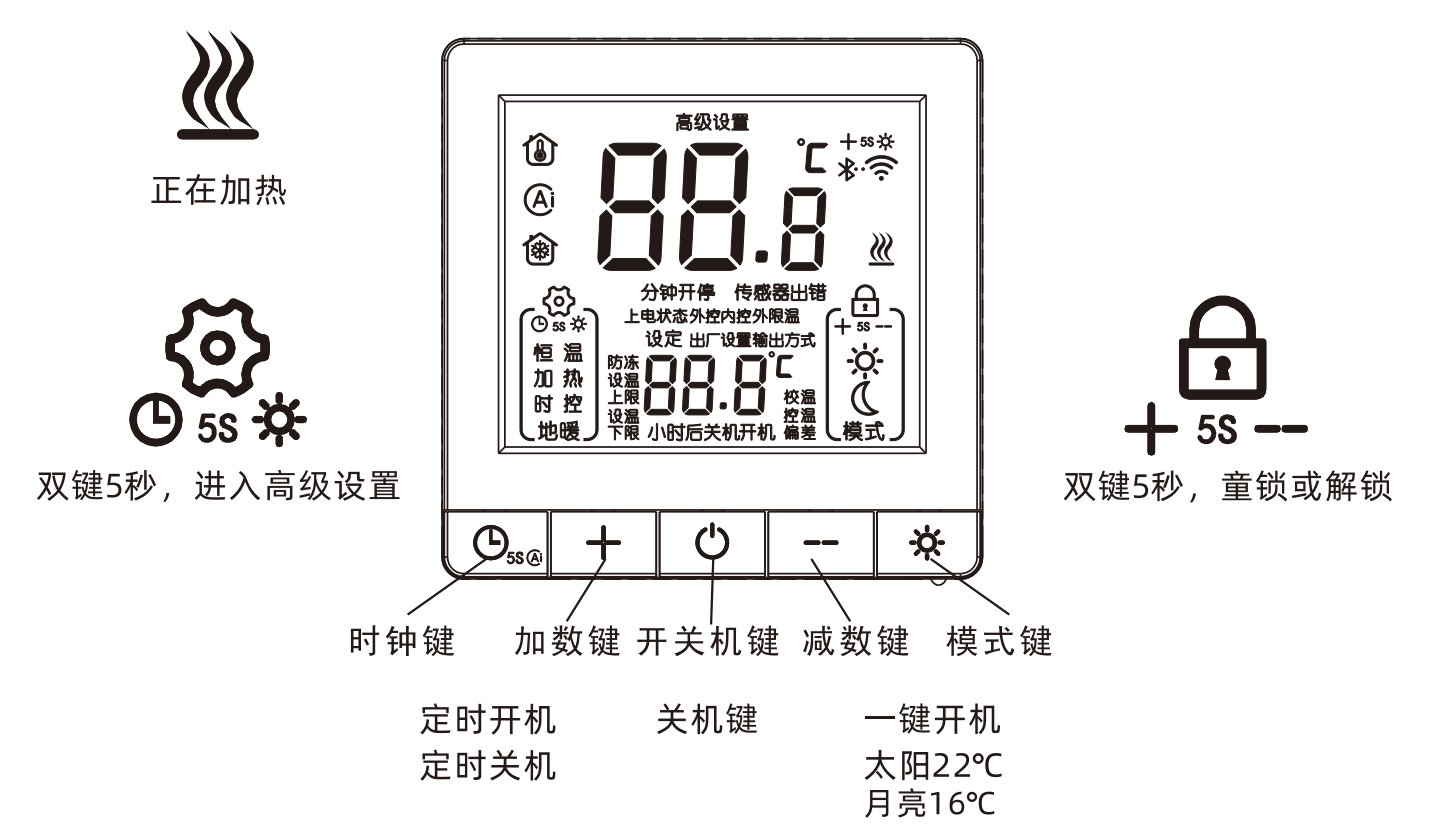

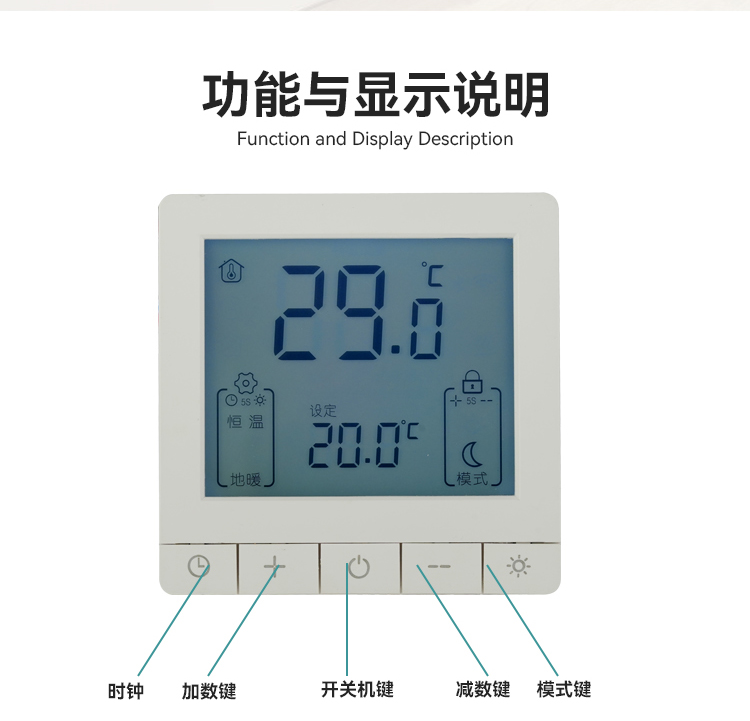

产品界面：

开机状态下:

1.短按时钟键设置定时关机时间

2.短按开机键进行开关机操作

3.短按模式键切换白天和夜晚模式

4.设置温度和定时关机时间通过加减数键修改

5.同时按住加减键5秒，开启或关闭儿童锁

6.同时按住时钟键和模式键5秒，进入高级参数设定

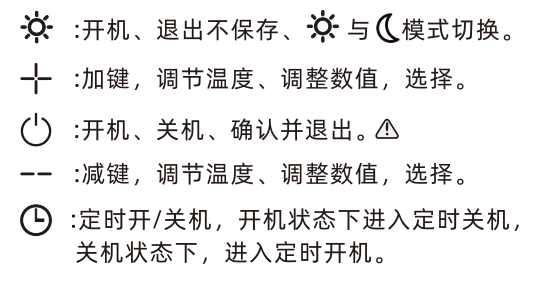

3.产品操作：单一操作:

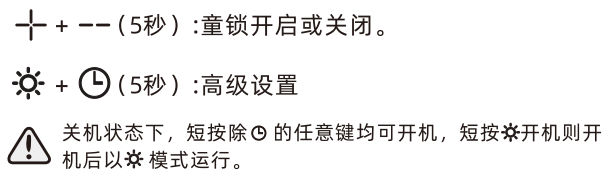

组合操作：

4.高级设置

长按模式键和时钟键5秒进入高级设置，短按时钟键切换高级项，十和-- 选择调整数值，短按开关键保存并退出。

1  温度校准  -9--9℃

2  设定温度上限  5--90℃

3  设定温度下限  5--49℃

4  控制偏差   0--10℃

5  上电状态  ON上电保持关机  0FF上电保持原状态

6  传感器选择  IN内置感温探头  OUT外置感温探头   ALL内控外限

7  外限温   16--60℃

8  白天温度设定  5--35℃

9  夜晚温度设定  5--35℃

10  时控运行时间  5--240分钟

11  时控停歇时间  5--240分钟

12  防冻  关闭或5--10℃

13  输出方式  00(常闭型执行器)联动和主输出同步   01(常开型执行器)主输出反向联动同步   02联动和主输出反向

14  出厂设置    短按"+"或者"-",出现“--_”，表示恢复出厂设置完成

安装注意事项

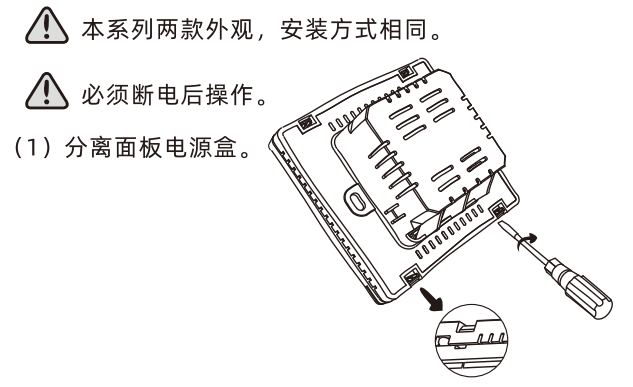

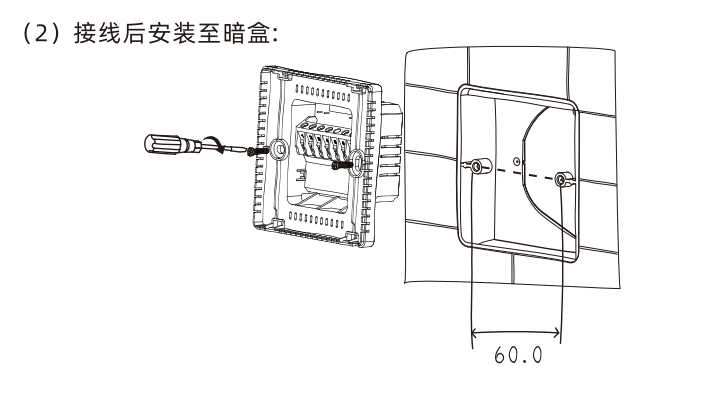

安装步骤：

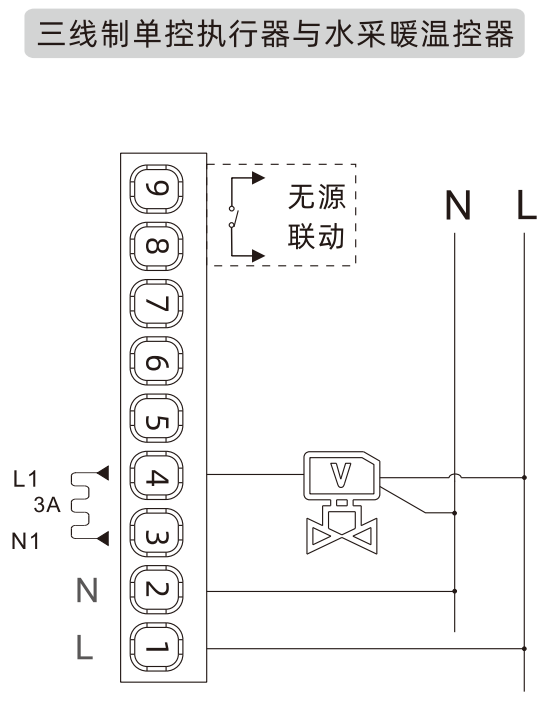

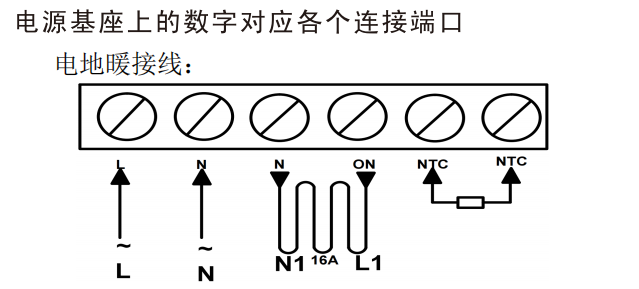

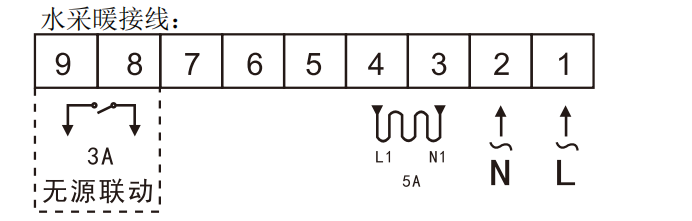

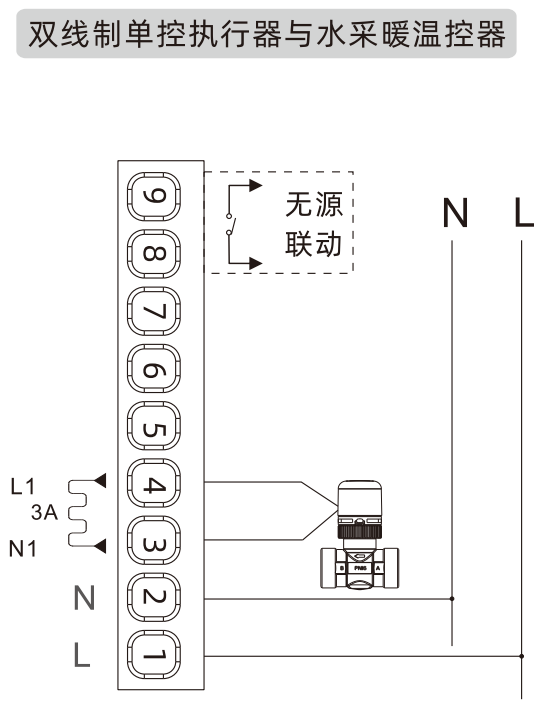

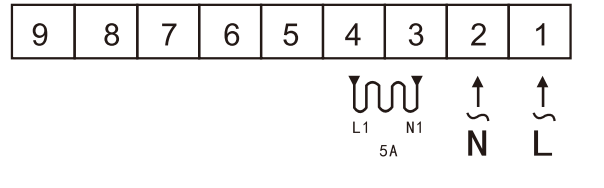

接线图：实际以底壳接线图为准
