技术参数
电源电压：AC220V-240V 50-60Hz
负载电流：3A
待机功耗：＜1.5W
温度设定范围：5-35℃
控温精度：±1℃

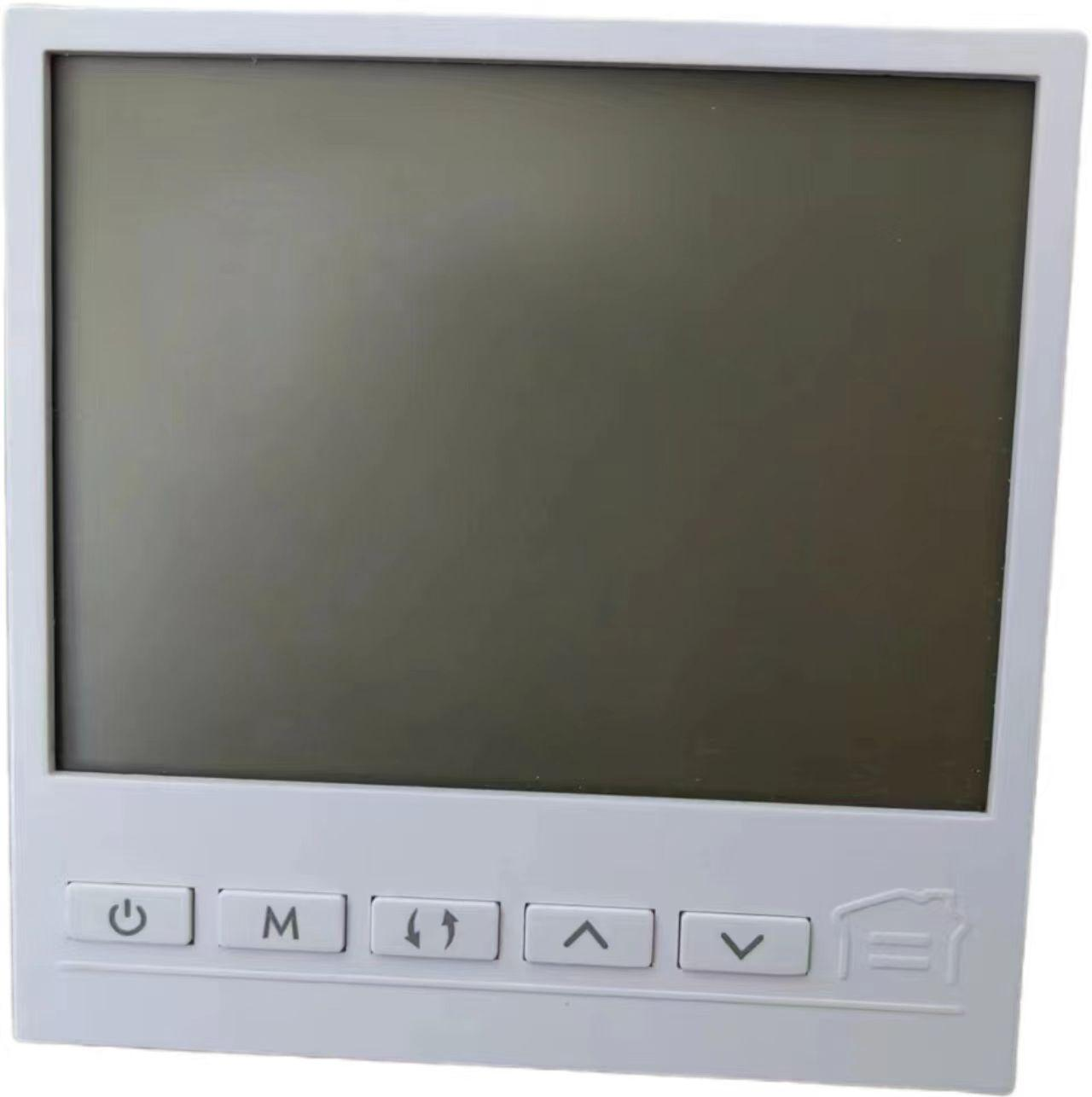

颜色和外壳材质：白色PC/ABS阻燃材料
面壳外形尺寸：86*86*13mm
电源壳外形尺寸：62*52*28mm
连接涂鸦APP视频
WIFI一体机功能和接线视频
宣传视频
WIFI水暖功能和接线视频
连接WiFi操作：
开机状态下，长按时钟键进行WiFi配对
配网模式下信号共三格含义:
1格表示配网成功,
2格表示连接到路由器,
3格表示连接到服务器, 配网模式在第三格时, 将触发15秒超时,其他状态不超时。
正常模式下信号表示信号质量, 未连接到路由器时, 图标将消失。
温控器在开机状态下,长按开关机键3秒左右，显示屏左上角有WiFi图标闪烁，配网成功WiFi图标常亮。

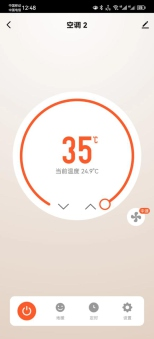

设备连接涂鸦智能APP（请先扫描二维码下载APP，完成注册，然后按照下列步骤进行WiFi配置）。

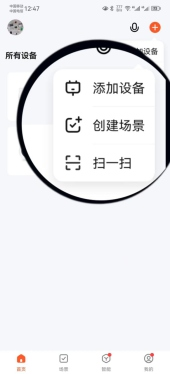

打开设备APP显示当前界面，点击右上角“+”，选择“添加设备”，正在收索附近的设备，请确保设备处于配网状态。
1、添加设备：

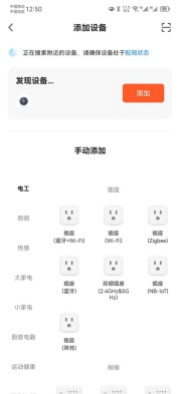

2、发现设备：发现设备并选择添加。
3、连接WiFi： 输入当前手机连接的WiFi密码，注意WiFi频率要（2.4GHZ）。

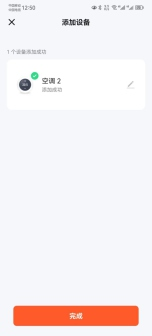

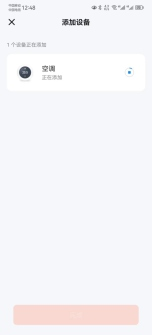

4、配网中： 正在配网中...请耐心等待，添加成功后，点击完成。
①扫描下方二维码下载APP到APP Store、应用宝、GOOGLE PLAY手机应用中心下载“涂鸦智能”
②通过手机号或邮箱完成注册，如果有账号，可直接登录。

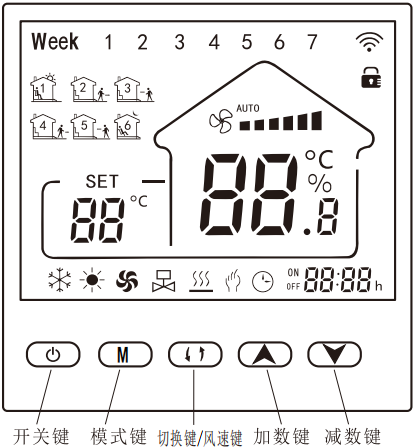

二、功能与显示说明
水暖Wifi操作说明：
开关机键：控制面板开机或者关机
模式键：切换手动模式和时段模式
切换键：可进入时间设置选项或时段参数设置选项
减数键：通过此按键可修改温度等参数
Wifi一体机操作说明：
开关机键：控制面板开机或者关机
模式键：切换制冷、制热、通风、地暖、地暖+制热
切换键：切换高中低风速
加数键：通过此按键可修改温度时间等参数
减数键：通过此按键可修改温度等参数
开机状态下：
1.长按模式键5秒设置温控器定时开关。
2.非定时编程参数设置时短按切换键，可进入时间设置选项并选择设置项；定时模式下，长按3秒可以进入定时参数设置选项，通过短按切换键选择设置项。
关机状态下：
长按模式键3秒进入高级模式，按模式键切换H1～H7，按加减键设置数值，在高级模式中，15秒未操作任何按键，退出设置模式。
H1 修正温度 -9-9℃
H2 启动温差 0-5℃
H3 防冻温度 2-5℃（默认2度）
H4 防冻启停 00关闭 01开启（默认开启）
H5 风机受控选项 00不受控 01受控
H6 夜间模式 00:30秒后息屏 01:背光常亮
H7 系统模式 01:一体机 02:二管制 05:新风
关机状态下： 注：同时按下加号键和减号键5秒，温控器恢复出厂设置
注：该产品未使用存储电池，未连接WiFi开启网络对时功能时，产品时间在断电后重启恢复为默认时间，需重新设定当前时间。部分功能不在断电记忆范围内。
三、安装示意图：

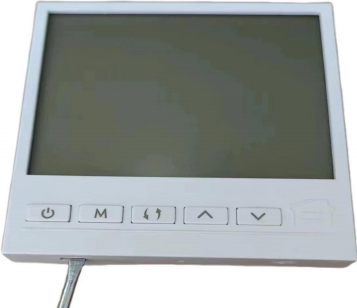

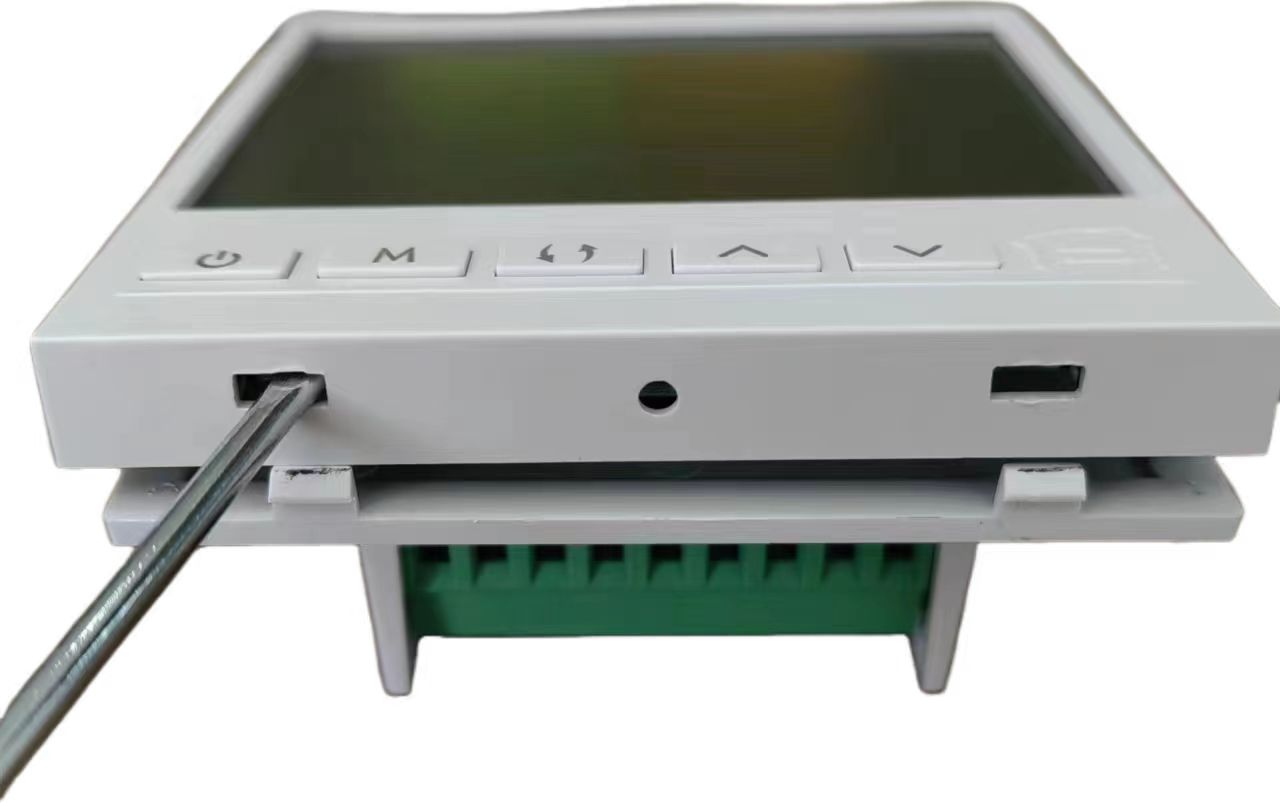

第一步：将产品从包装盒PE袋中取出，用3.5mm宽的一字改锥沿斜面伸到卡槽中4mm，待撬卡钩。
第二步：用手稍用力向上搬开卡钩脱离卡槽，分开面板和电源盒
第三步：将分开的电源盒按照正确的接线图接好，在确认无误后将电源盒嵌入86暗盒中
第四步：取出包产装盒的两个螺丝钉将电源盒固定拧紧在86 暗盒上
第五步：将控制面板与电源盒排线相连(注意：请不要用力拉排线，以免排线拉断)。
第六步：以30度角将控制面板挂在两个卡钩上，注意一定要挂到位。

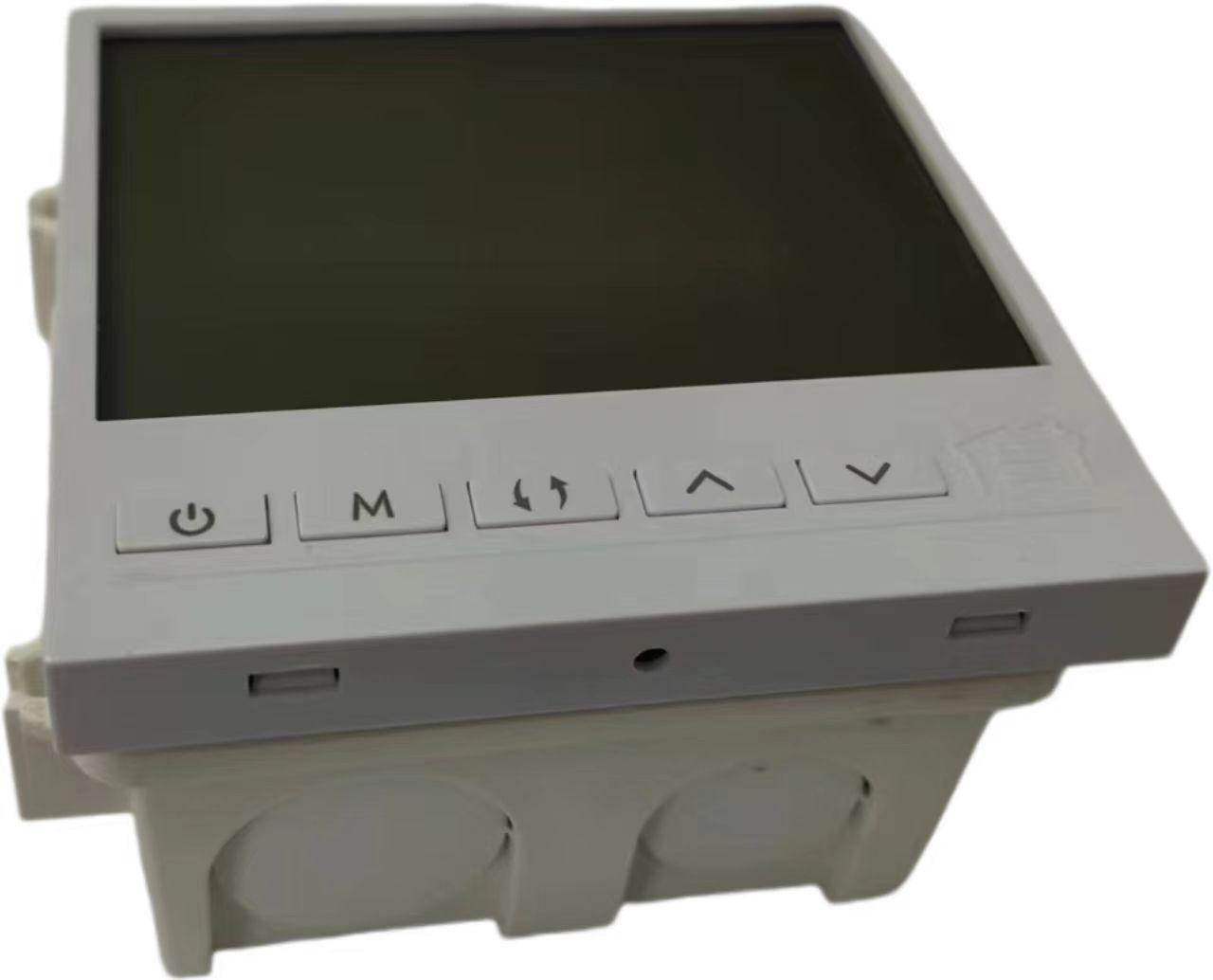

第七步：稍用力按下侧两边，卡住面板上壳（安装完毕）

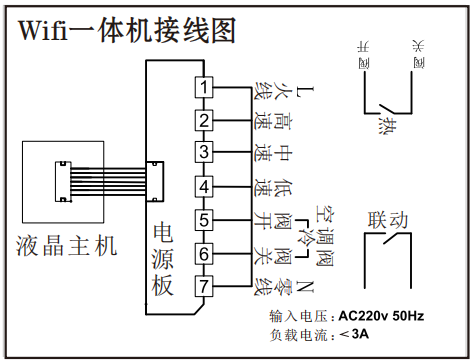

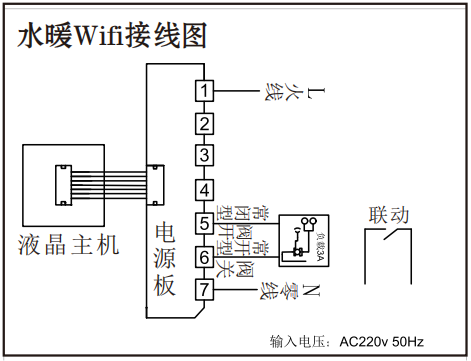

四、接线图：
