产品参数

工作电压:AC220V

环境湿度:<95%

额定功耗:≤1.5W

测温范围:0~95℃

控温范围:5~90℃

环境温度:0~50℃

防护等级:IP20

产品视频 功能操作说明

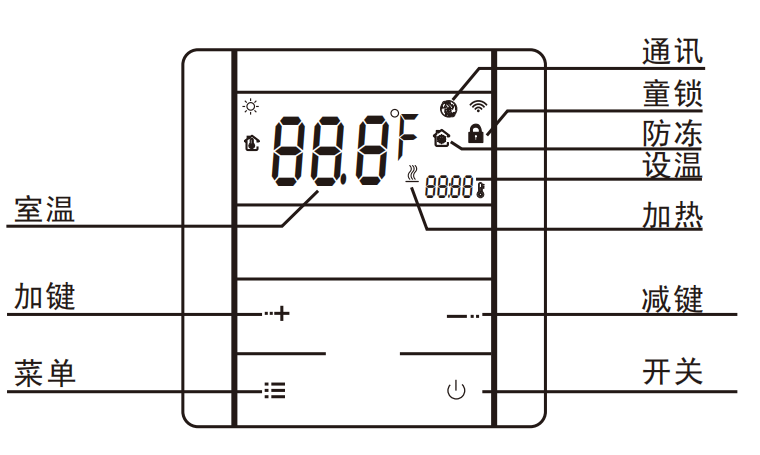

显示界面和用户操作:

1.开关机：

关机状态下，短按开关机键开机;

开机状态下，短按开关机键关机。

2.温度设定：

+为增加设定值，-为减少设定值。

3.菜单键功能：

开机状态下，短按≡，设定温度变为快捷设定温度值。

4.童锁：

开机或关机状态下，同时按住·+和 一·五秒，童锁开启，

解锁方式相同。

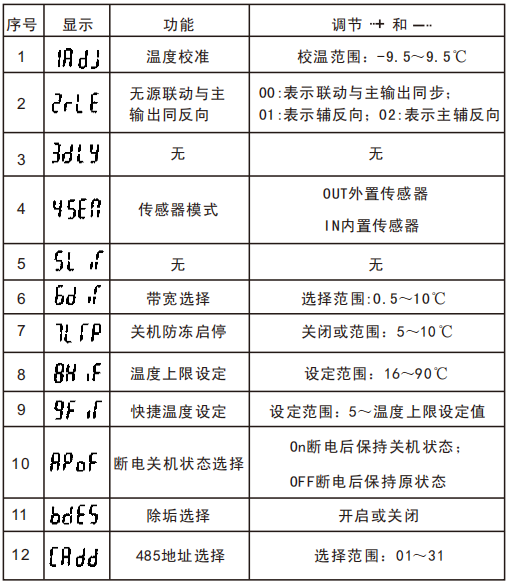

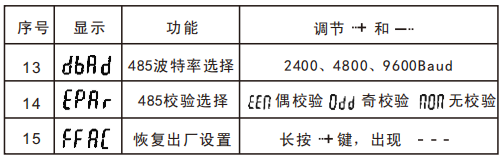

高级选项:

关机状态下，按住菜单键，同时按开关机键开机，即可进入高级选项设定。

短按菜单键切换高级选项，短按开关机键保存并退出高级选项设定。

注:因型号不同，部分温控器可调的高级项数量不同，如本型号无此功能，则显示，不可调整设定范围。

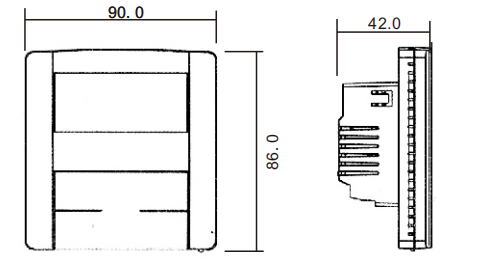

外观尺寸:单位(mm)

安装注意事项

注意事项:

1.必须断电后进行安装操作:

2.请严格按照接线图正确接线或专业电工安装:

3.安装高度宜为1.4m;

4.不可将温控器安装在冷热源附近，并且避免阳光直射:

5.切勿让水、水泥浆、金属颗粒等杂物进入温控器，否则会导致温控器的损坏:

6.本温控器只能按照本公司规定的方法使用，未授权的修改和使用非本公司所出售或推荐的零配件都有可能导

致本系统出现故障，甚至损坏:

7.本说明书若有进一步修改或更改，恕不另行通知:

8.本温控器高级设置在专业人士指导下进行修改或联系当地经销商，请不要随意调整原有参数(部分功能已在

出厂前设置完成)，以免破坏已设定的参数，影响您的正常使用.

注意:

本温控器可用于满负荷运行的工作状态的海拔高度为2500米以下;在海拔高于2500米低于4200米的地方使用时外接负载的

额定功率应小于或等于本品的额定功率的80%。

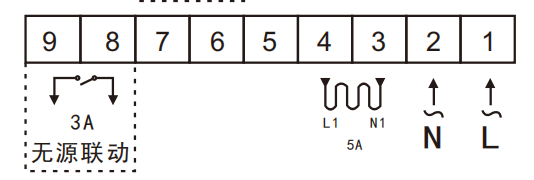

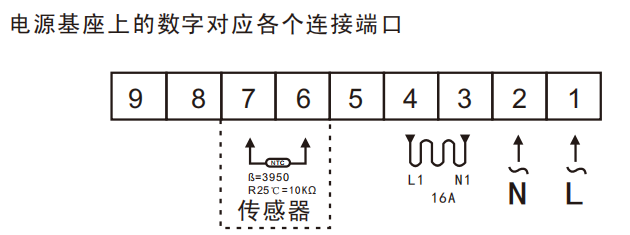

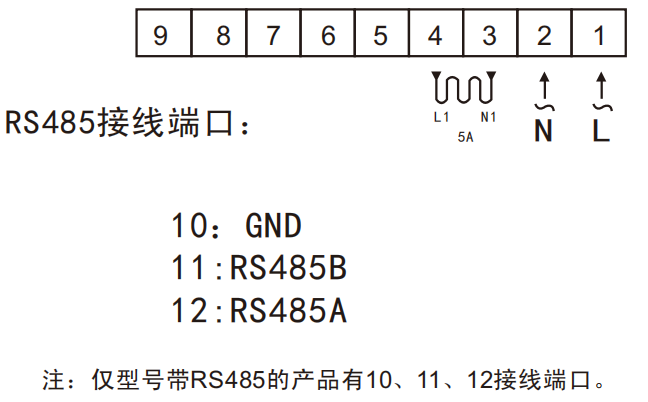

接线图：实际以底壳接线图为准

安转步骤：

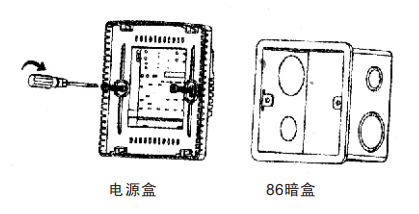

1.使用一字螺丝刀撬开背部卡扣，使面板和电源盒分离。

注:分离时需小心缓慢，切记不可野蛮暴力，以免对元器件及部分线路造成损坏。

2.面板与电源盒分离后，拔出连接在线路板的线束。

注:拔出线束需小心缓慢，以免破坏线束插座或扯断线束。

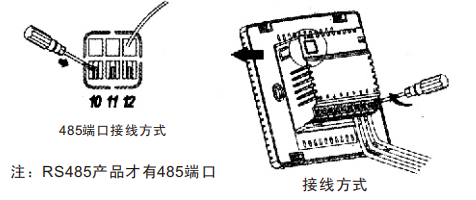

3.根据接线图完成接线，然后使用附件中的螺丝将电源盒嵌入暗盒中。

注:安装时，请用附件中的螺丝固定相应的部件，不可用其他规格螺丝替代，不可在温控器上任意打孔，且需保证

安装面足够平整:否则因使用不同规格螺丝或不按正确方法安装温控器而造成的损坏本公司概不负责。

4.电源盒嵌入暗盒后，重新将电源盒的线束插入面板的线路板上，并将面板重新安装至电源盒上。

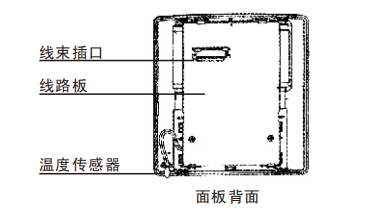

注:线束插入面板前，请检查插口和插头方向是否一致:面板安装至电源盒前，请检查温度传感器位置是否正确，防止

拆装过程造成传感器移位，影响温度检测效果。
