电源电压 220VAC-240VAC 50/60HZ
负载电流 3A
待机功耗 <1.5W
温度设定范围 5-35℃
控温精度 ±1℃
颜色和外壳材料 PC/ABS阻燃材料
接线视频

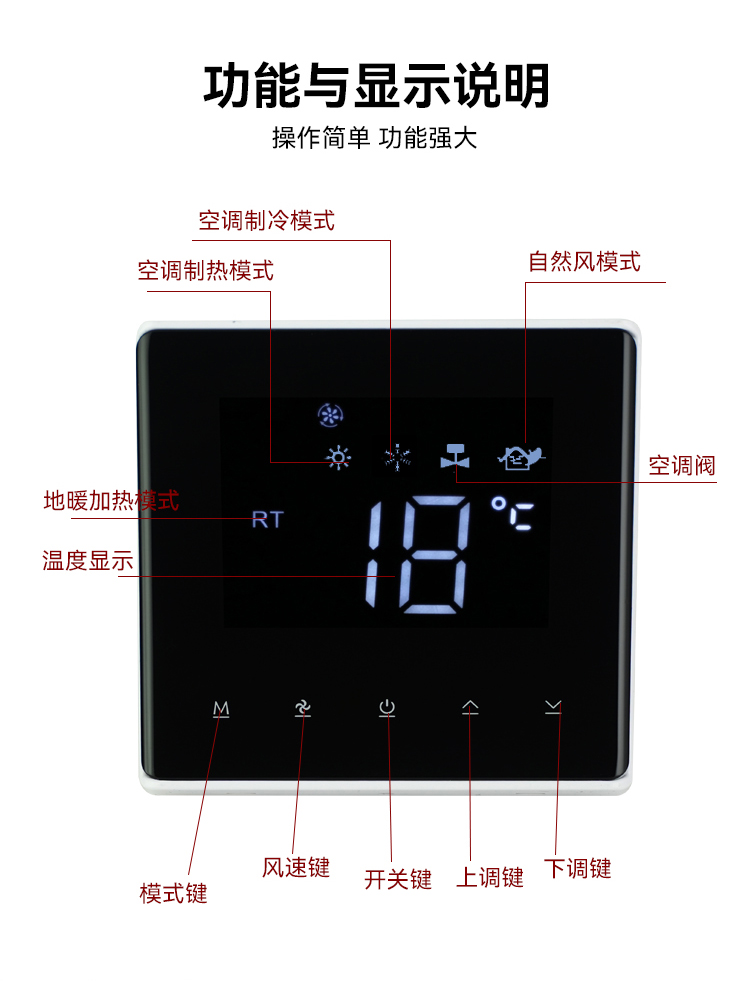

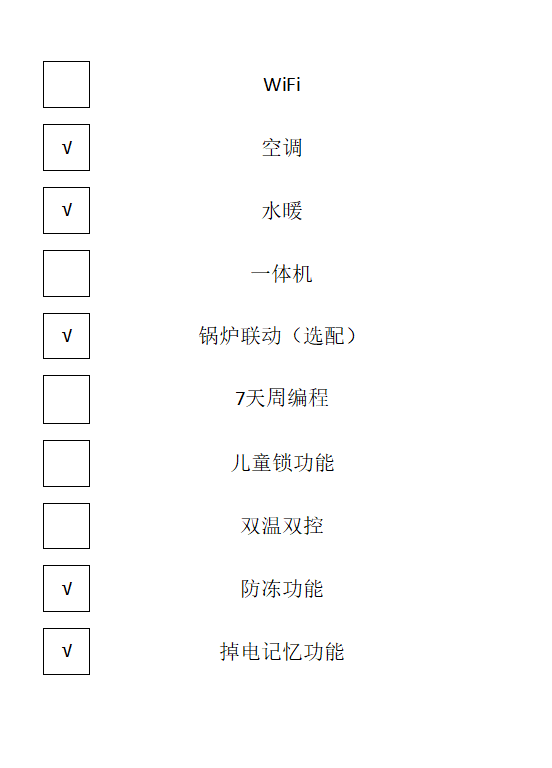

功能介绍
宣传视频
操作说明:
水暖温控器 通过上调键或下调键对温度进行调整。
空调温控器 按M键切换。制冷制热通风按风速键切换。高中低自动调整风速。
一体机温控器 按M键切换制冷制热通风地暖地暖+风盘。按风速键切换高中低自动。调整风速。
在开机状态下，长按开关机键2秒左右可设置儿童锁，解锁与上锁相同
注:参数设置后需等待20秒无其他操作自动保存数据，或者短按开关机键马上进行数据保存
关机状态下:
长按M键进入高级设置，短按M键切换选择
RT：设置修正温度
ST：设置启动温差
Oo：关闭防冻
01：开启防冻
——：长按下调键可恢复出厂设置
关机状态:且未进入高级设置
长按风速键5秒，可开启或关闭风机受控开关(空调制冷模式下)当风速键按下时风速
图标亮起，表示风机受控，反之则风机不受控
注:阀门保护功能，防止阀门分水器卡死，关机状态下每隔15天热冷阀自动开启5分钟后关闭。
注意事项:
1.必须断电后进行安装操作;
2.请严格按照接线图正确接线或专业电工安装;
3.安装高度宜为1.4m;
4.不可将温控器安装在冷热源附近，并且避免阳光直射;
5.切勿让水、水泥浆、金属颗粒等杂物进入温控器，否则会导致温控器的损坏;
6.本温控器只能按照本公司规定的方法使用，未授权的修改和使用非本公司所出售或推荐的零配件都有可能导
致本系统出现故障，甚至损坏;
7.本说明书若有进一步修改或更改，恕不另行通知;
8.本温控器高级设置在专业人士指导下进行修改或联系当地经销商，请不要随意调整原有参数(部分功能已在
出厂前设置完成)，以免破坏已设定的参数，影响您的正常使用。
安装步骤：

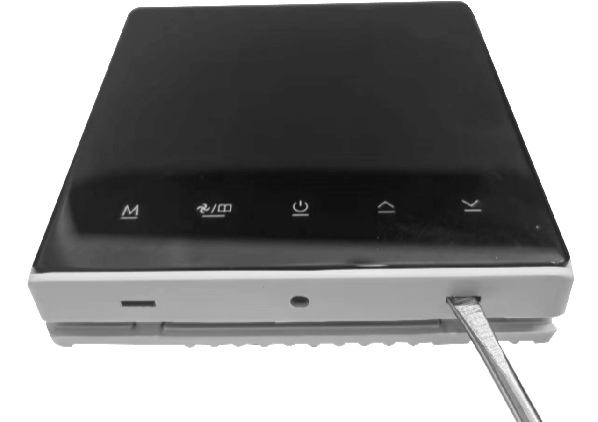

第一步:将产品从包装盒PE袋中取出，用3.5mm宽的一字螺丝刀沿斜面伸到卡槽中4mm,待撬卡钩
第二步:用手稍用力向上搬开卡钩脱离卡槽,分开面板和电源盒

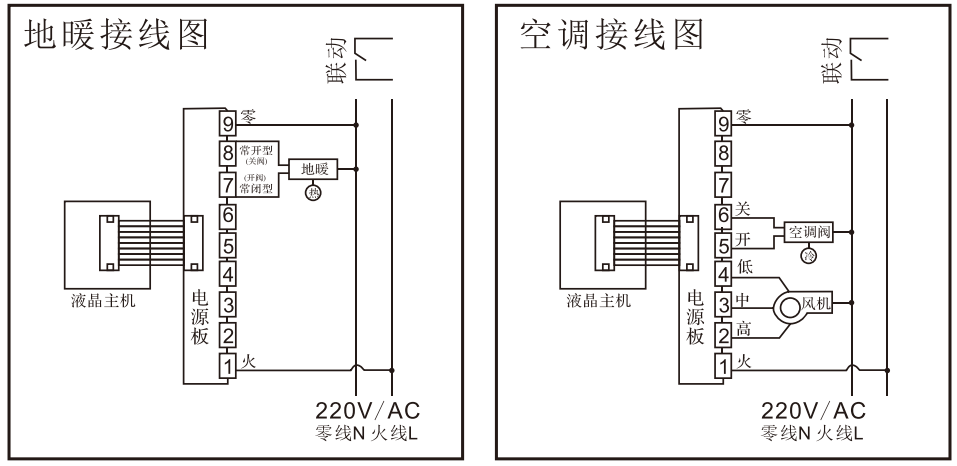

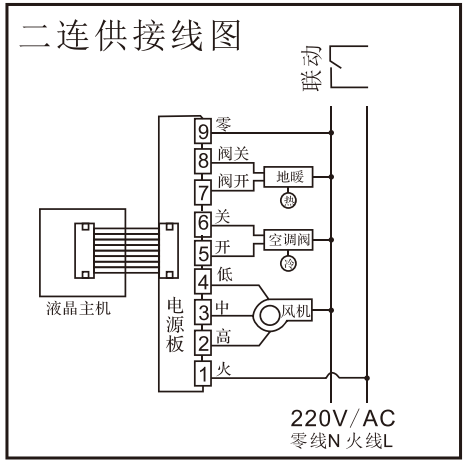

第三步:将分开的电源盒按照正确的接线图接好，在确认无误后将电源盒嵌入86暗盒中
第四步:取出包装盒的两个螺钉将电源盒固定拧紧在86暗盒上
第五步:将控制面板与电源盒排线相连(注意:请不要用力拉排线,以免排线拉断)
第六步:以30度角将控制面板挂在两个卡钩上，注意一定要挂到位
第七步:稍用力按下侧两边，卡住面板上壳(安装完毕)
