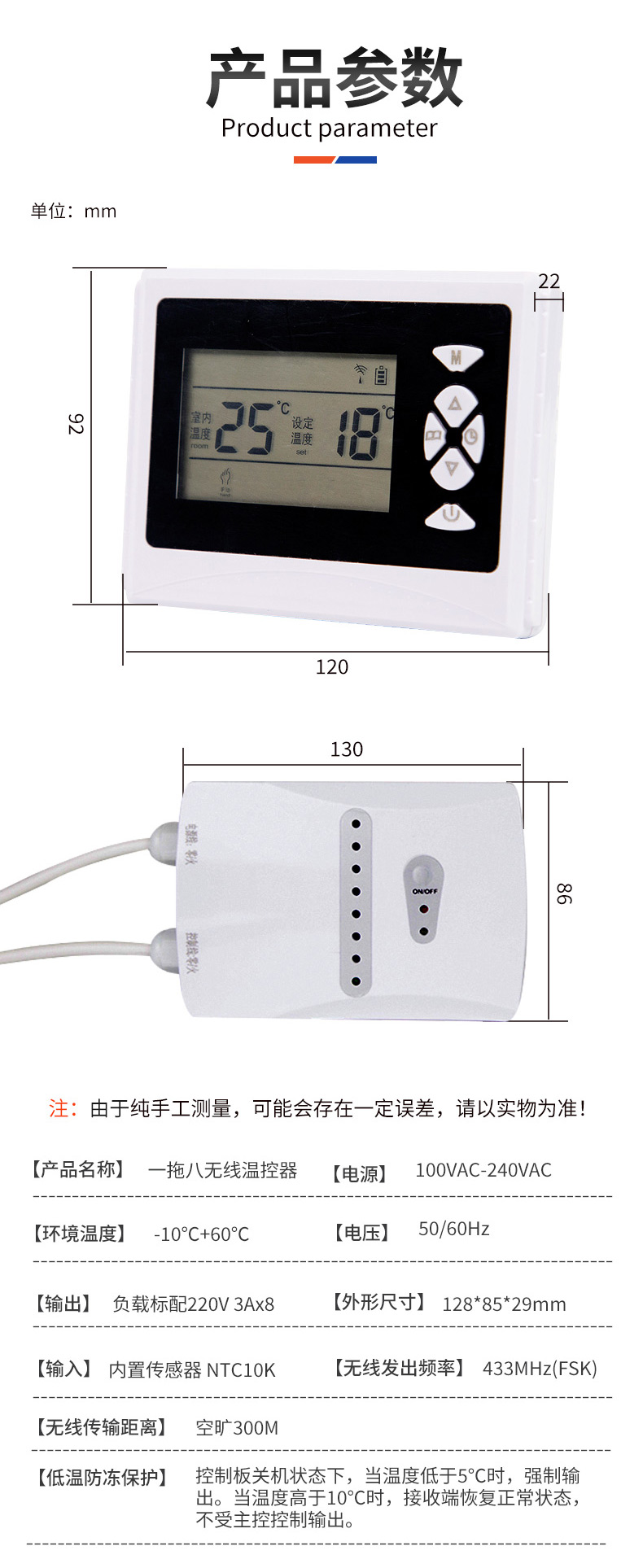

产品参数

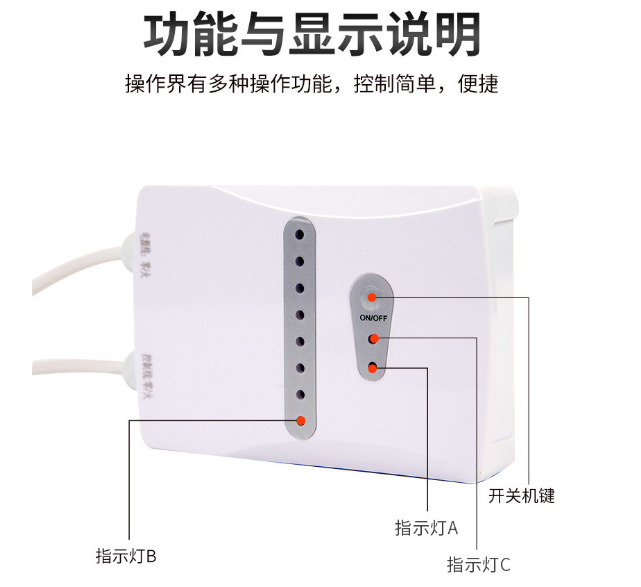

开机:短按按键，指示灯C红灯长亮，表示已开机;

关机:在开机状态下，短按按键进入关机状态，指示灯B区绿灯

长亮，A、C灯熄灭，表示关机状态。

停电记忆功能:在运行中，停电后来电，自动记忆停电前开关机

状态。

通讯信号:在开机状态下，指示灯A黄灯闪烁一下，

表示进入接收信号通讯。

工作状态:在开机状态下

①当面板设定温度小于室内温度时，指示灯B区

对应的绿灯熄灭，电源输出线无输出。

②当面板设定温度大于室内温度时，指示灯B区对应的绿灯长亮

电源输出线有输出

发射器与接收器无线对码:

1、面板设置:发射器(面板)装好电池，先把【高级选项]的第3项

“继电器输出设置”设置01到08共8个面板设置好。(即是1-8路)

(详细“高级选项”设置方法下面有记载，请参照)

2、无线对码:

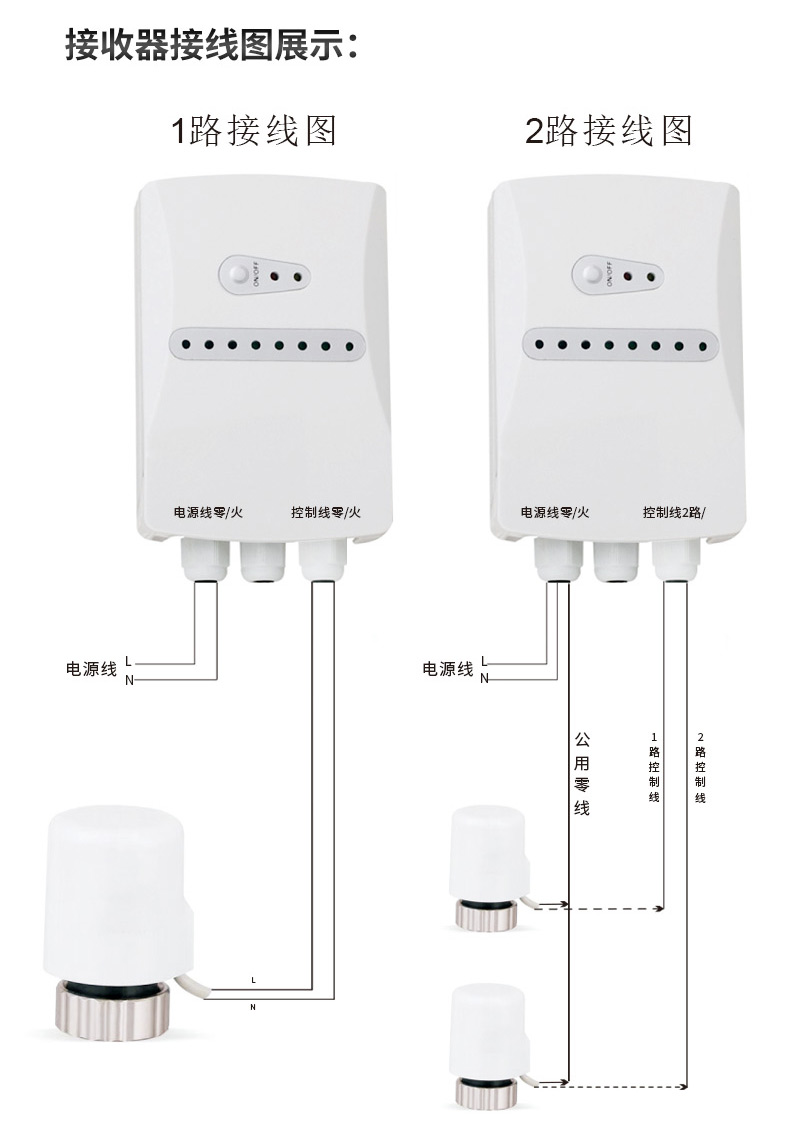

接收器接上电源(请按接线图正确接线)，都在关机状态下，同时

按住发射器的“M”键和接收器的'开关键”3秒钟，发射器(面板)

会显示无线信号和输出路数，接收器黄灯会闪烁3秒，此时松手自

动对码。(在工作状态下无线通讯信号1小时对接一次)

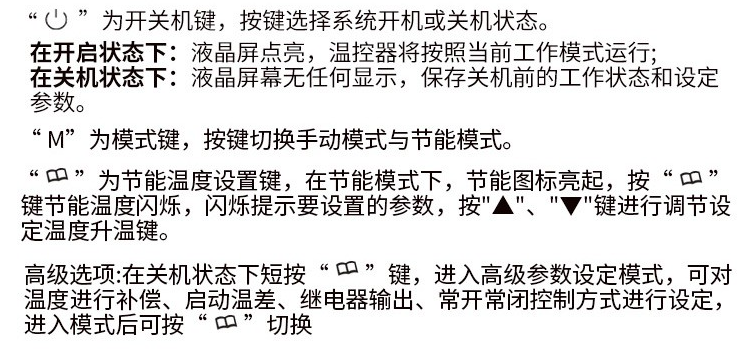

按键功能与操作：

各个选项。调整完开机自动确认。

1  修正温度  -9℃-+9℃

2 启动温差  1℃-5℃，当设定温度大于或等于室内温度加启动温差时，制热设备开启:当室内温度大于或等于设定温度

加启动温差时，制热设备关闭

3  继电器输出位   1-8默认1(请选择有效输出:1、2、3、4、5、6、7、8)

4  常开常闭设置  1为常开，0为常闭(常闭:设置温度比环境温度高，输出线上有电输出;常开:设置温度比环境温度低，

输出线上有电输出)。

5  序列号查询  面板序列号显示

注:每次手动调节过温度后，将进行一次无线通信，用户可根据黄灯闪烁判断有无进行正确通信。

用户请严格按照以下过程进行对码操作(同时只能对码一只)

1.发射器安装电池。

2.将发射器关机，“中”进入高级选项设置，设置4项(继电器输出位常开常闭)。

3.设置好第2步后等待闪烁结束或者直接按下开机自动保存设置，再次将发射器关机。

4.将接收器接通电源等待接收器8个LED灯亮完一圈并熄灭后再操作。

5.发射器和接收器都在关机状态下，同时按住发射器的“M”键和接收器的开关键3秒，当看到发射器的无线图标开始闪烁，

以及接收器的黄灯开始闪烁后2秒松手，无线对接自动进行，待灯熄灭后，开机即可进行控温操作。
