产品参数

电源电压:200VAC-240VAC50/60HZ

负载电流:10A应用水地暖

本机功耗:<1W

温度设定范围:5-35℃

控温精度:±1℃

颜色和外壳材料:白色PC/ABS阻燃材料

面板外形尺寸:86X86X13mm

电源盒外形尺寸:62X46X28mm

产品视频 功能操作说明

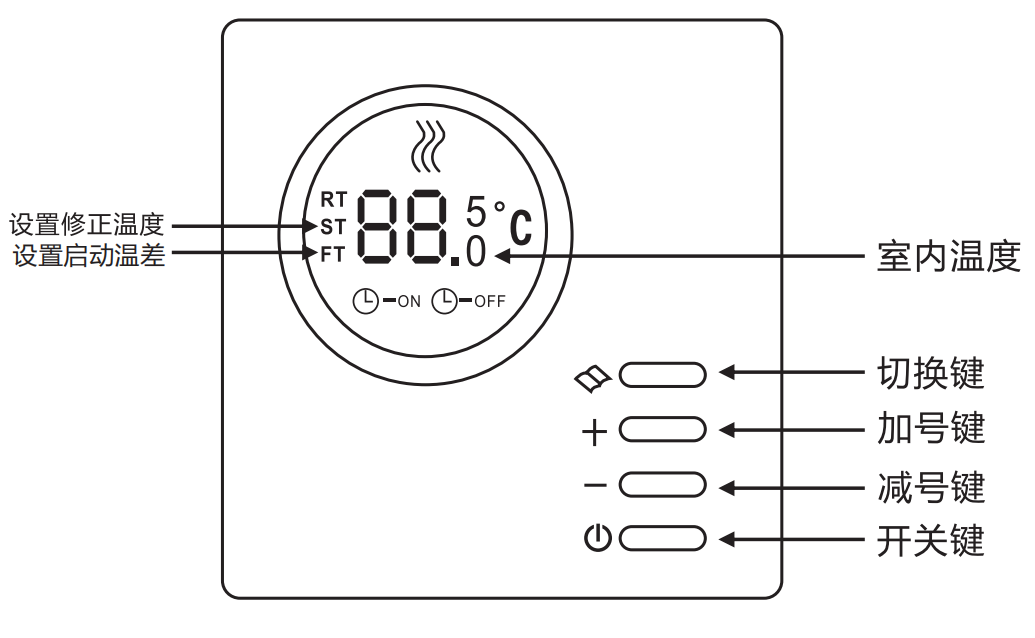

功能与显示说明：

开关机状态下:

切换键:按切换键可查设置温度，5秒后恢复显示当前环境温度

加号键:设置温度增加

减号键:设置温度减少

开关机键:短按此键进行开关机键

关机状态下:

长按2秒切换键，进入高级设置，显示ST为设置修正温度，按切换键显示FT，为设置启动温差。

01  ST  修正温度-9---9℃

02  FT  启动温差0---5℃

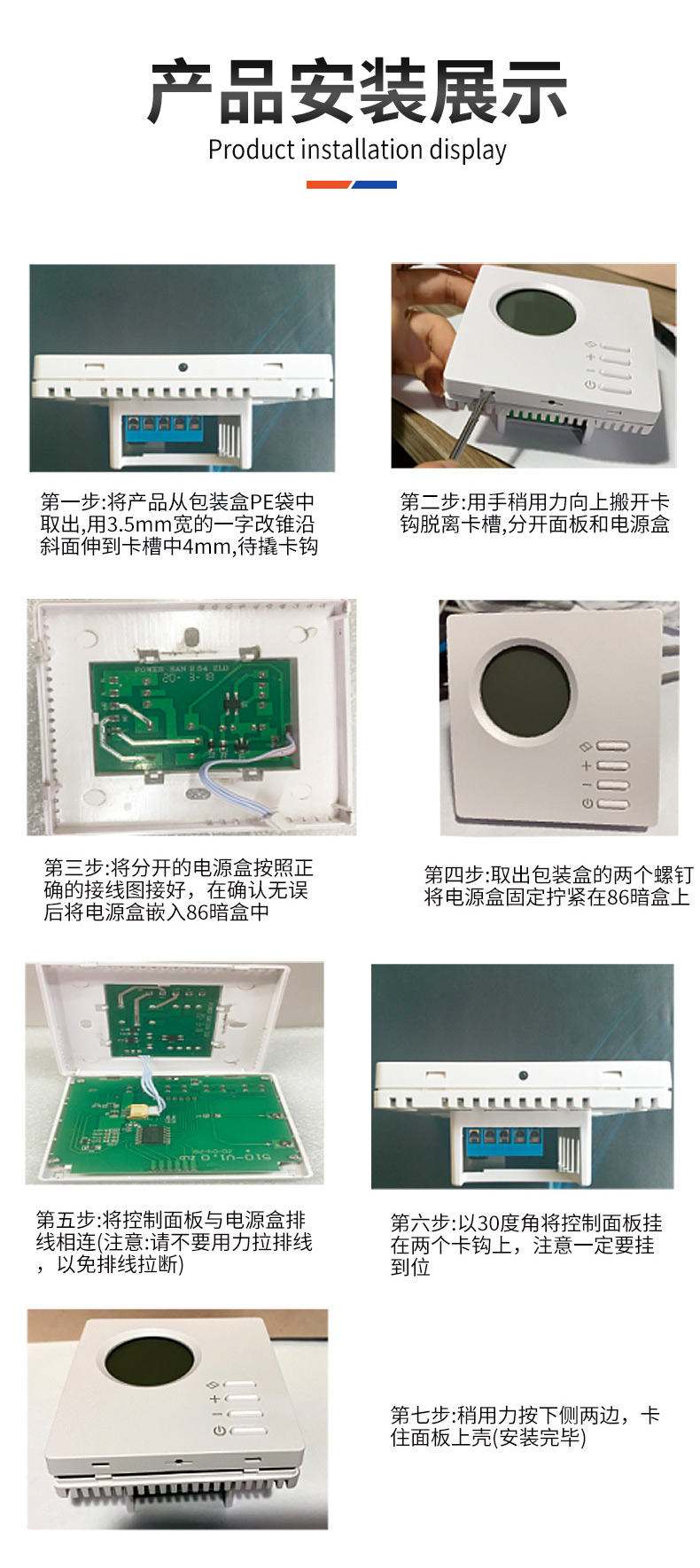

安装注意事项

1、在安装之前请切记关闭电源

2、在安装之前请在室内找一个温度稳定，没有靠近进门处或空调装置的地方

3、在安装之前，必须查看室内系统电路图，根据后壳标贴接线图连接电路，

如果你的系统与后壳标贴连接图不相符，请与经销商联系或请教资深电工师。

4、在安装时请严格按照后壳标贴接线图进行接线

5、不要用力拉排线，否则会造成损坏

6、安装过程中注意不要对面板液晶屏施加压力或者划伤液晶屏

7、安装过程中注意不要磕碰线路板元器件，不要摔落或使后壳变形

8、安装过程中如果采用硬塑线，必须事先折弯合适角度

9、在施工期间安装时请不要落入施工泥浆中，以免损坏整个产品

10、根据详细的电流说明使用，禁止超载

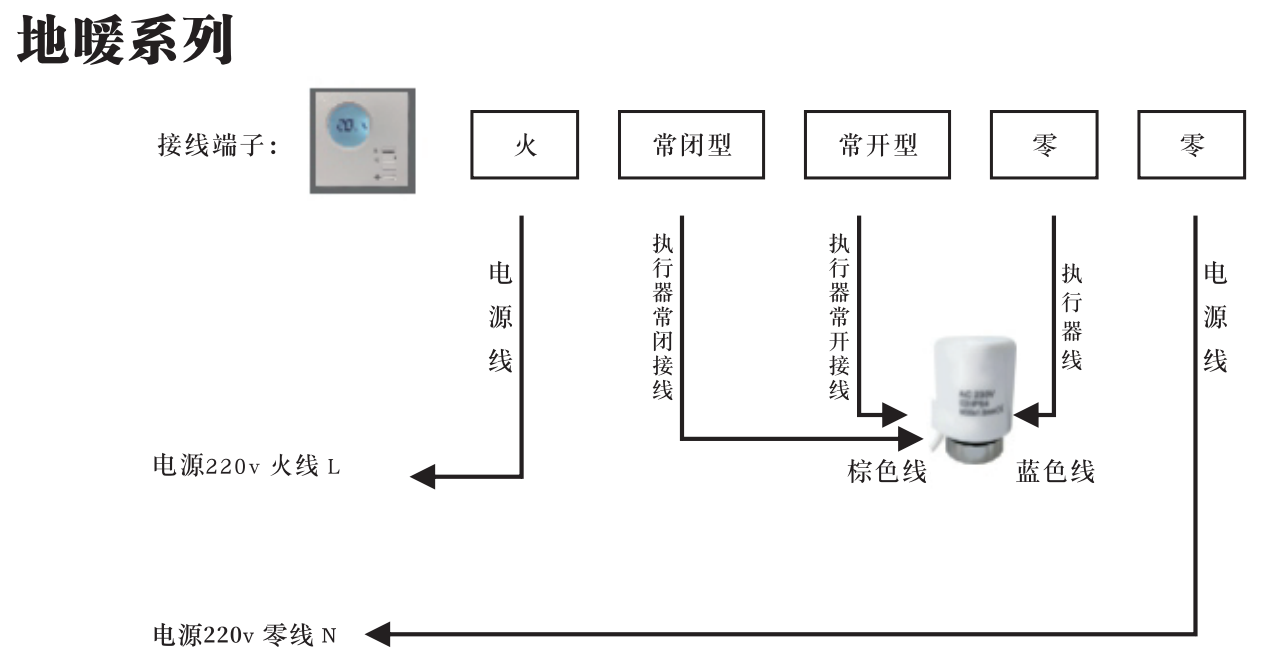

接线图：实际以底壳接线图为准
