电源电压:220VAC-240VAC50/60HZ
负载电流:3A、5A、10A应用水地暖(可选)
本机功耗:<1W
温度设定范围:内控温范围:5-35℃
控温精度:±1℃
颜色和外壳材料:白色PC/ABS阻燃材料
面板外形尺寸:86x86x13mm
电源盒外形尺寸:62x46x28mm
宣传视频

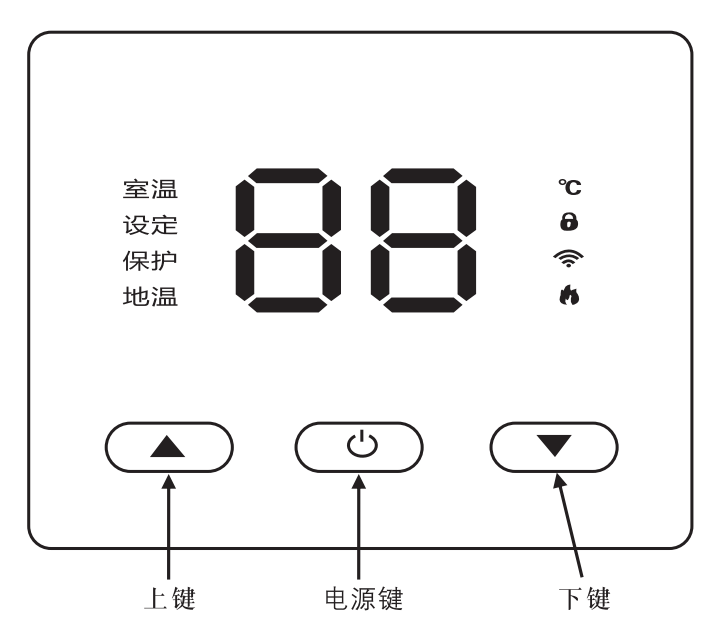

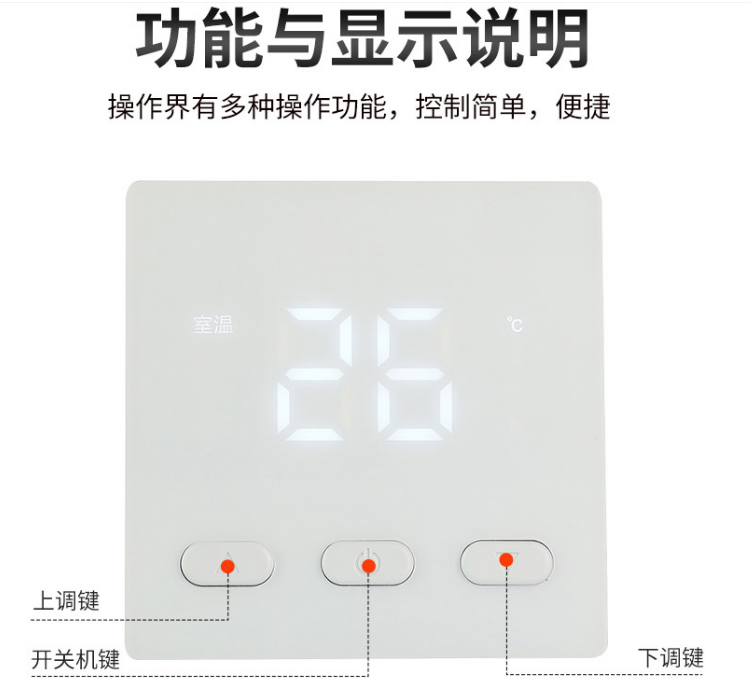

功能与显示说明：
开机状态下:
通过加减键改变设置温度，短按开关机键进行开关机。
高级功能:
关机状态下，长按加数键进入高级设置，进入高级设置后，短按加数
键，切换修正温度、启动温差、自动息屏，通过减数键进行调整参数。
室温显示 修正温度 -8-8℃
设置显示 启动温差 0-5℃
保护显示 01自动熄屏(5分钟后) 00(不息屏)
1、在安装之前请切记关闭电源;
2、在安装之前请在室内找一个温度稳定，没有靠近进门处或空调装置的地方;

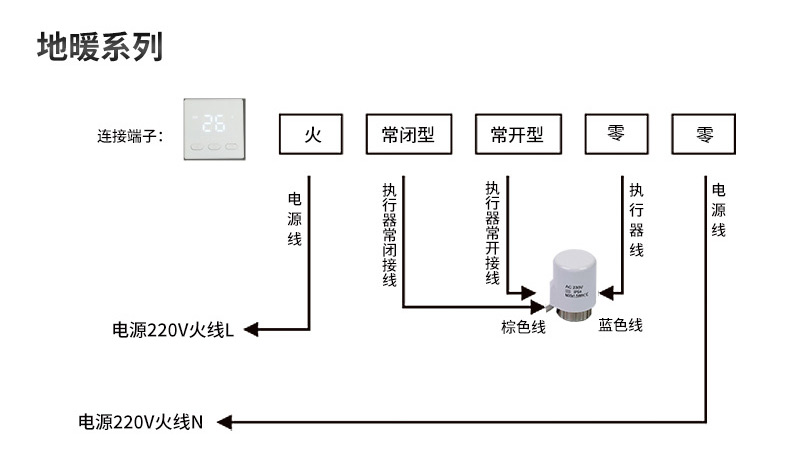

3、在安装之前，必须查看室内系统电路图，根据后壳标贴接线图连接电
路，如果你的系统与后壳标贴连接图不相符，请与经销商联系或请教资深电工师;
4、在安装时请严格按照后壳标贴接线图进行接线;
5、不要用力拉排线，否则会造成损坏;
6、安装过程中注意不要对面板液晶屏施加压力或者划伤液晶屏;
7、安装过程中注意不要磕碰线路板元器件，不要摔落或使后壳变形;
8、安装过程中如果采用硬塑线，必须事先折弯合适角度;
9、在施工期间安装时请不要落入施工泥浆中，以免损坏整个产品;
10、根据详细的电流说明使用，禁止超载。
警告：接线一定按照电气接线图正确接线。切勿将水、泥浆等杂质进入温控器内，否则将会造成器件损坏！
安转步骤：
第一步:将产品从包装盒PE袋中取出，用3.5mm宽的一字螺丝刀沿斜面伸到卡槽中4mm,待撬卡钩
第二步:用手稍用力向上搬开卡钩脱离卡槽,分开面板和电源盒
第三步:将分开的电源盒按照正确的接线图接好，在确认无误后将电源盒嵌入86暗盒中
第四步:取出包装盒的两个螺钉将电源盒固定拧紧在86暗盒上
第五步:将控制面板与电源盒排线相连(注意:请不要用力拉排线,以免排线拉断)
第六步:以30度角将控制面板挂在两个卡钩上，注意一定要挂到位
第七步:稍用力按下侧两边，卡住面板上壳(安装完毕)
