技术指标:
电源电压:220VAC-240VAC 50/60HZ
负载电流:3A、5A、10A应用水地暖(可选)
本机功耗:<1W
温度设定范围:内控温范围:5-35℃
控温精度:±1℃
颜色和外壳材料:白色PC/ABS阻燃材料
面板外形尺寸:86x86x13mm
电源盒外形尺寸:62x46x28mm
接线视频
宣传视频

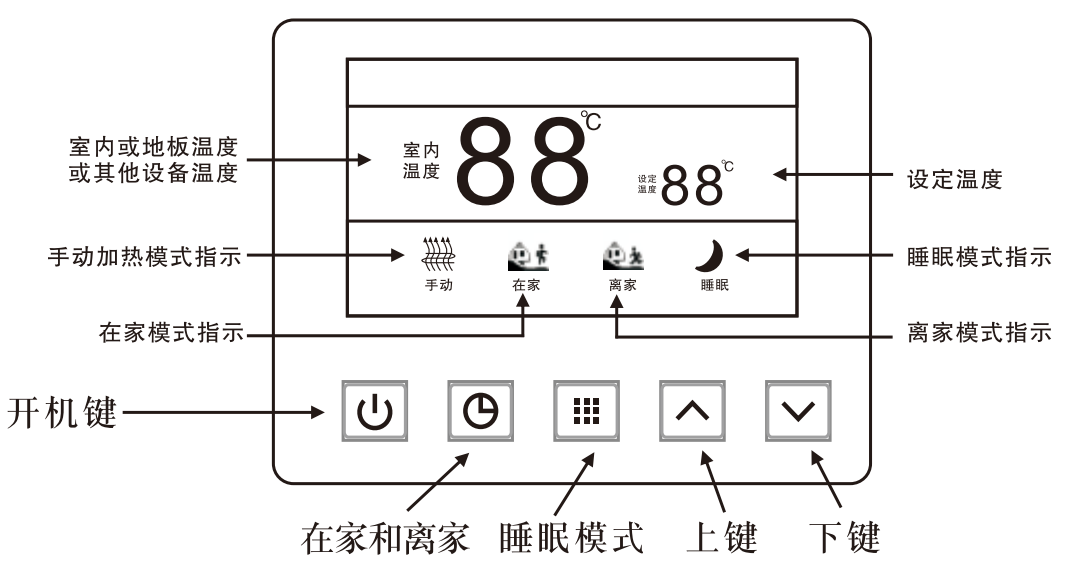

功能与显示说明:
加热标识：当显示该图标时，表示温控器处于加热状态下。
在家模式标识：当显示该图标时，表示房间温度为默认27℃，调整范围为5-35℃
离家模式标识：当显示该图标时，表示房间温度为默认5℃，调整范围为3-10℃
睡眠模式标识：当显示该图标时，表示房间温度为默认25℃，调整范围为10-28℃

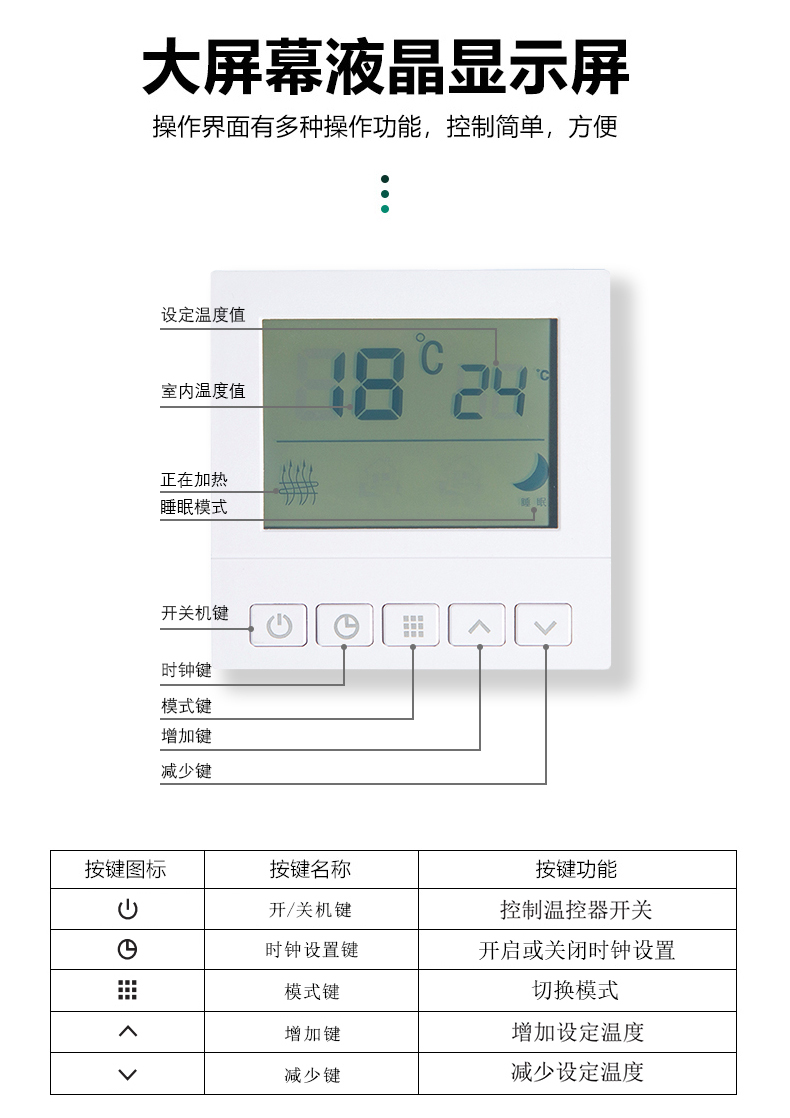

按键功能与操作:
1.5个按键,从左到右分别为ON/OFF键,MODE键,F键,UP键,DOWN键;
2.通电，按ON/OFF开机,再按一次,关机;
3.在开机状态下,按MODE键,切换工作模式,共3个工作模式,在家模式(在家
图标显示),离家模式(离家图标显示),睡眠模式(睡眠图标显示);
4.在手动模式下,可以按UP,DOWN键手动切换控制温度;其他几个模式正常
运行时,能手动临时调整温度;
5.温度校准:关机状态下，长按MODE键,首先显示为H1,此时表示调整的是
校准温度,可以按UP,DOWN进行校准，默认校准为-1℃;
6.在校准温度时，短按MODE,显示H2,此为启动温差，默认为2℃;
7.在校准温度时，短按MODE,调整显示为H3,表示防冻温度，默认为3℃;
8.温度:在家模式，默认27℃，调整范围5℃-35℃;离家模式，默认5℃整
范围3℃-10℃;睡眠模式，默认25℃，调整范围10℃-28℃;
9.在开机控温时，当室内温度小于设定温度;2个的差值大于等于启动温
差，负载启动;室内温度等于或大于设定温度，负载关闭;
10.防冻:关机状态下，当室温低于防冻温度,负载打开;高于防冻温度，
负载关闭;
11.背光:当有按键按下时，背光亮起，无按键操作时，延时25秒熄灭;
12.断电记忆:所有设定的参数和控制状态，均在背光熄灭后，自动保存;
重新通电后，自动恢复运行。
安装注意事项
1、在安装之前请切记关闭电源
2、在安装之前请在室内找一个温度稳定，没有靠近进门处或空调装置的地方
3、在安装之前，必须查看室内系统电路图，根据后壳标贴接线图连接电
路，如果你的系统与后壳标贴连接图不相符，请与经销商联系或请教资深电工师
4、在安装时请严格按照后壳标贴接线图进行接线
5、不要用力拉排线，否则会造成损坏
6、安装过程中注意不要对面板液晶屏施加压力或者划伤液晶屏
7、安装过程中注意不要磕碰线路板元器件，不要摔落或使后壳变形
8、安装过程中如果采用硬塑线，必须事先折弯合适角度
9、在施工期间安装时请不要落入施工泥浆中，以免损坏整个产品
10、根据详细的电流说明使用，禁止超载

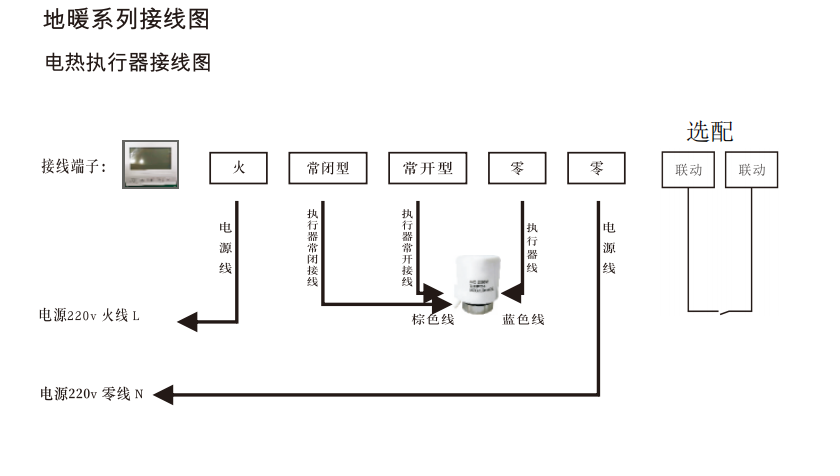

警告：接线一定按照电气接线图正确接线。切勿将水、泥浆等杂质进入温控器内，否则将会造成器件损坏！
安装步骤：
第一步:将产品从包装盒PE袋中取出，用3.5mm宽的一字螺丝刀沿斜面
伸到卡槽中4mm，待撬卡钩

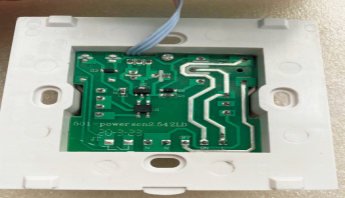

第二步:用手稍用力向上搬开卡钩脱离卡槽，分开面板和电源盒.

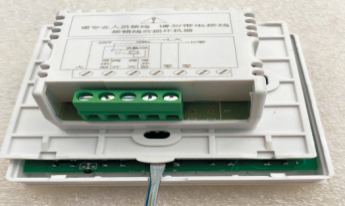

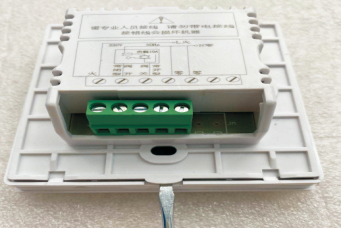

第三步:将分开的电源盒按照正确的接线图接好，在确认无误后将电源盒嵌入86暗盒中

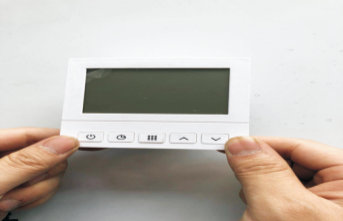

第四步:以30度角将控制面板挂在两个卡钩上注意一定要挂到位

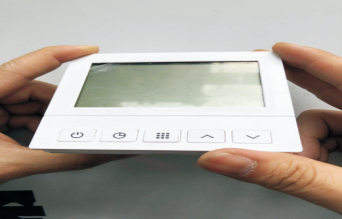

第五步:稍用力按下侧两边，卡住面板上壳(安装完毕)
