电源电压:AC220V 50/60HZ
设温范围:5-35C
控温精度:±1℃
负载电流:<3A
测温范围:1-99℃
感温元件:NTC
静态功耗:<1.5W
工作环境:0-60C
宣传视频
工作原理

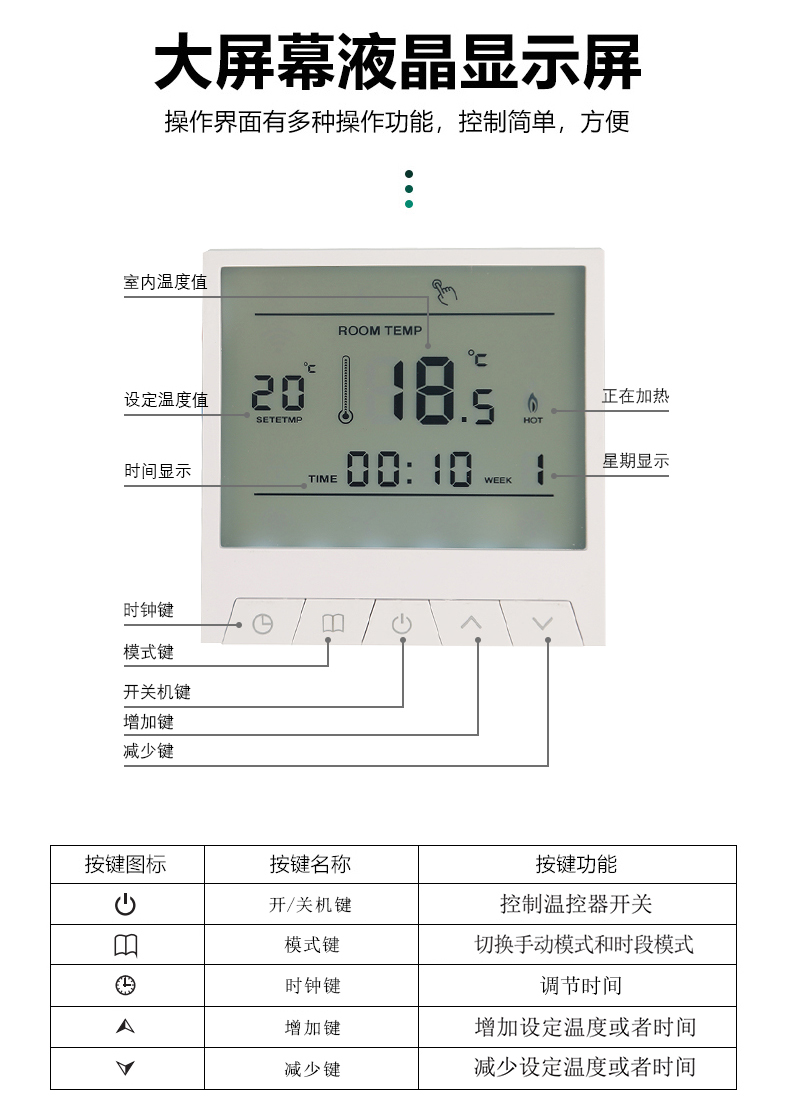

按键说明:
开关键，控制温控器开关
模式键，切换手动模式和时段模式
时钟设置键，自动调和时段编程控制
增加键，增加设定温度或者时间
减少键，减少设定温度或者时间
按键功能与操作
开关机:按开关键一次开机，再按一次开关键关机。
模式切换:在开机状态下，按模式键可切换手动模式和时段模式
温度设置:在开机状态下，在手动模式时，配合加减键调整设定手动模式温度;在时段模式下按时钟键可调整需要设定的时段编程温度配合加减键调整时段温度。
时钟设定:在开机状态下，在手动模式时，按时钟键可调整需要设置的时间或者星期，配合加减键调整当前时间和星期:
在时段模式下，按时钟键可调整需要设定的时段编程时间点，配合加减键调整时段时间设置。
上升:通过增加键，可调整时间或者温度上升。
下降:通过减少键，可调整时间或者温度下降。
时段编程控制

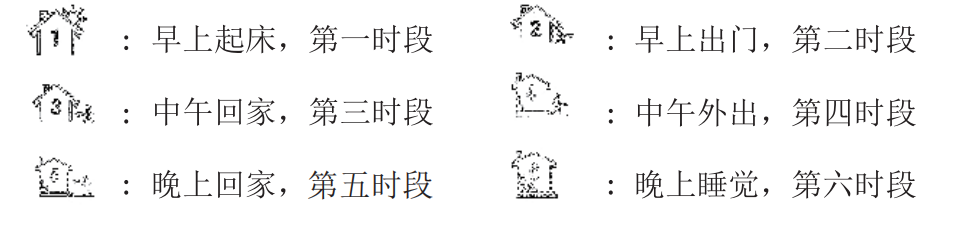

周编程循环，每天设置6个时段及每个时段相对应的温度，温控器根据编程运行;编程功能按M键切换
开机状态下:
注:1、按开关机键，按键上锁，上锁后所有短按操作无效，只能点亮背光，解锁方法同上锁相同。
2、调整当前时间只能在于手动模式下操作。
3、当测量温度显示00或者98时，则说明测温探头线路有异常，需要排查。
高级选项：
长按模式键进入高级功能设置。
1 修正温度 -9-9℃(修改时为摄氏温度)
2 启动温度 0-5℃(修改时为摄氏温度)
3 防冻温度 3-5℃(修改时为摄氏温度)
4 输出延时 2-9秒 00正向输出 01反向输出
5 输出反向设置 00正向输出 01反向输出 适用于常开常闭温控器选择
6 摄氏度和华氏度切换 0摄氏度显示 1华氏度显示
注：该产品未使用存储电池，产品时间在断电后重启恢复为默认时间，需重新设定当前时间。部分功能不在断电记忆范围内。
安装注意事项注意事项
1、安装时切断电源。配置电源开关，在非供暖时切断电源。
2、安装位置应距地1.4m左右，避免阳光直射、避风、远离热源，具有房间温度代表性的位置。

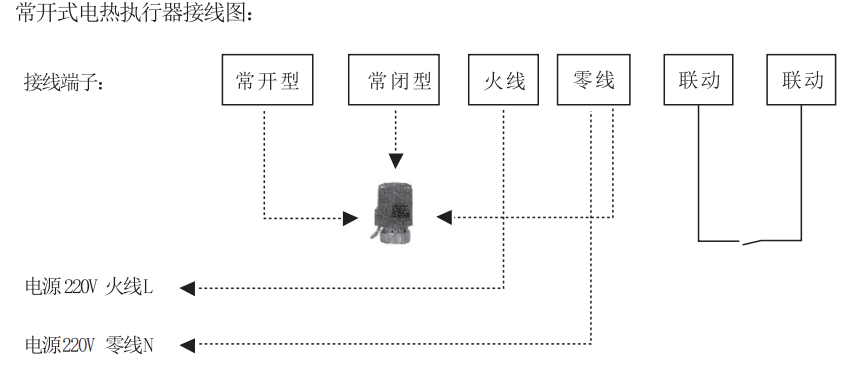

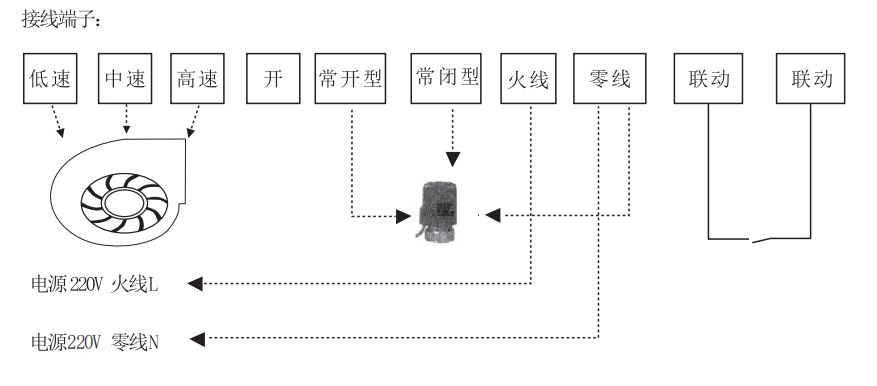

3、根据接线图链接电路。如果使用的温控器与配备的安装图不相符，请与经销商或工厂联系。
4、根据标示电流配备负载，禁止超载。
5、每个产品负载为一个三线两控电动球阀或一个至多个电热执行器。不同批次的产品和不同的
负载可能会有不同的接线方式，请参照配备的接线图正确接线。
安装使用事项
1、电源线务必安装正确，火线零线不能接反，以免损坏温控器。
2、温控系统前端应加设电源控制开关或单独的电源插座，在不需要温控系统工作的时候应切断电源。
3、液晶温控面板工作时需要稳定的电源支持，非正常断电和瞬间电源的闪断，都可能会导致温
控面板的关闭或不正常工作。无论是何种性质的断电后的再次来电，都可能会导致供暖系统
的停止工作。因此当正常供暖期间发现面板关闭时请及时启动温控面板进入工作状态。
4、液晶温控面板具备自动记忆功能，可能动力电源被切断再次供电时，自动切换到断电前的工作状态。
5、配备电热执行器的温控系统，在断电状态下，有保持供暖和切断供暖两种形式，应根据实际需要选配。
6、温控器安装位置应有代表性并不受其他热源或流动空气的影响。安装使用中遇有款式不同或其他未注明事项时，请及时联系供货商。
安装步骤：
拆开主控板:用3.5mm宽的一字螺丝刀沿斜面伸到卡槽
略用力向上翘起，即可打开卡钩子，取下排线。

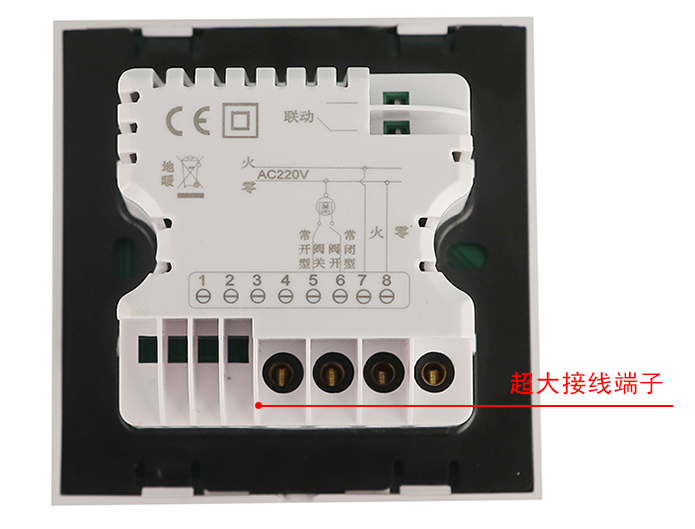

按接线图，接到接线端子上，用螺丝拧紧
用螺丝将温控器底板固定在墙上的后盖上。
将LCD板和电源板通过导电带连接在一起
以30度角挂上上面的两个挂钩稍用力按下侧，卡住上壳，安装完毕
