产品参数

电源电压：220VAC-240VAC 50/60Hz

负载电流：3A.5A.10A应用水地暖

本机功耗：＜1W

温度设定范围：内控温范围：5-35℃

控温精度：±1℃

外壳材质：PC/ABS阻燃材料

面板外形尺寸：86*86*13mm

电源盒外形尺寸：62*46*28mm

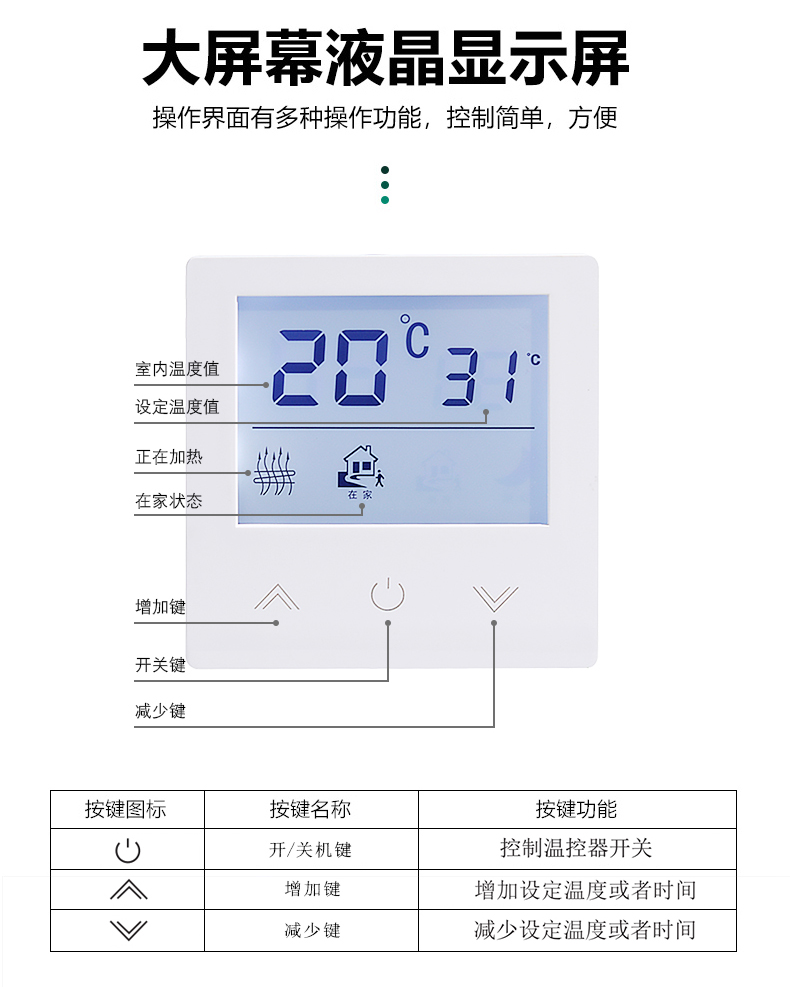

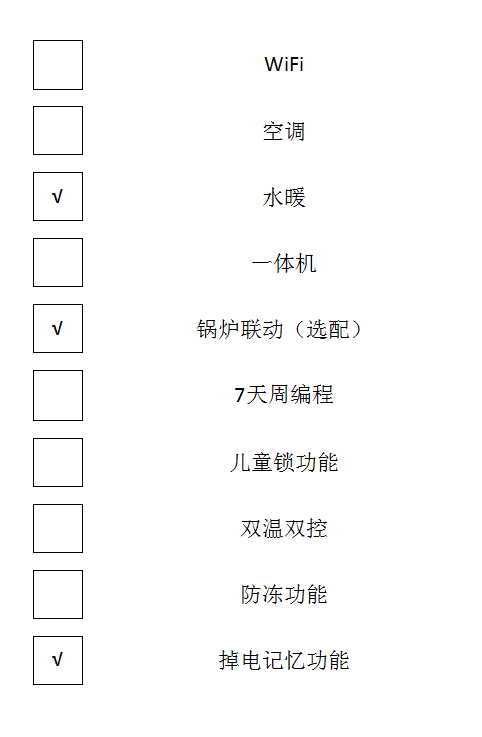

产品视频 功能操作说明

安装注意事项

1.必须断电后进行安装操作；

2.请严格按照接线图正确接线或专业电工安装；

3.安装高度宜为1.4m；

4.不可将温控器安装在冷热源附近，并且避免阳光直射；

5.切勿让水、水泥浆、金属颗粒等杂物进入温控器，否则会导致温控器的损坏；

6.本温控器只能按照本公司规定的方法使用，未授权的修改和使用非本公司所 出售或推荐的零配件都有可能导致本系统出现故障，甚至损坏；

7.本说明书若有进一步修改或更改，恕不另行通知；

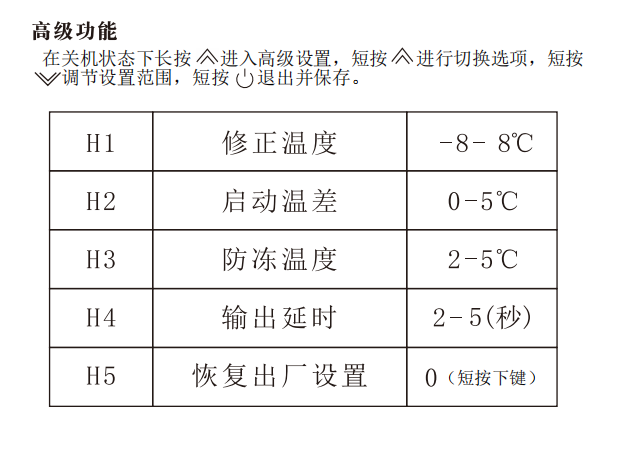

8.本温控器高级设置在专业人士指导下进行修改或联系当地经销商，请不要随 意调整原有参数

（部分功能已在出厂前设置完成），以免破坏已设定的参数， 影响您的正常使用。

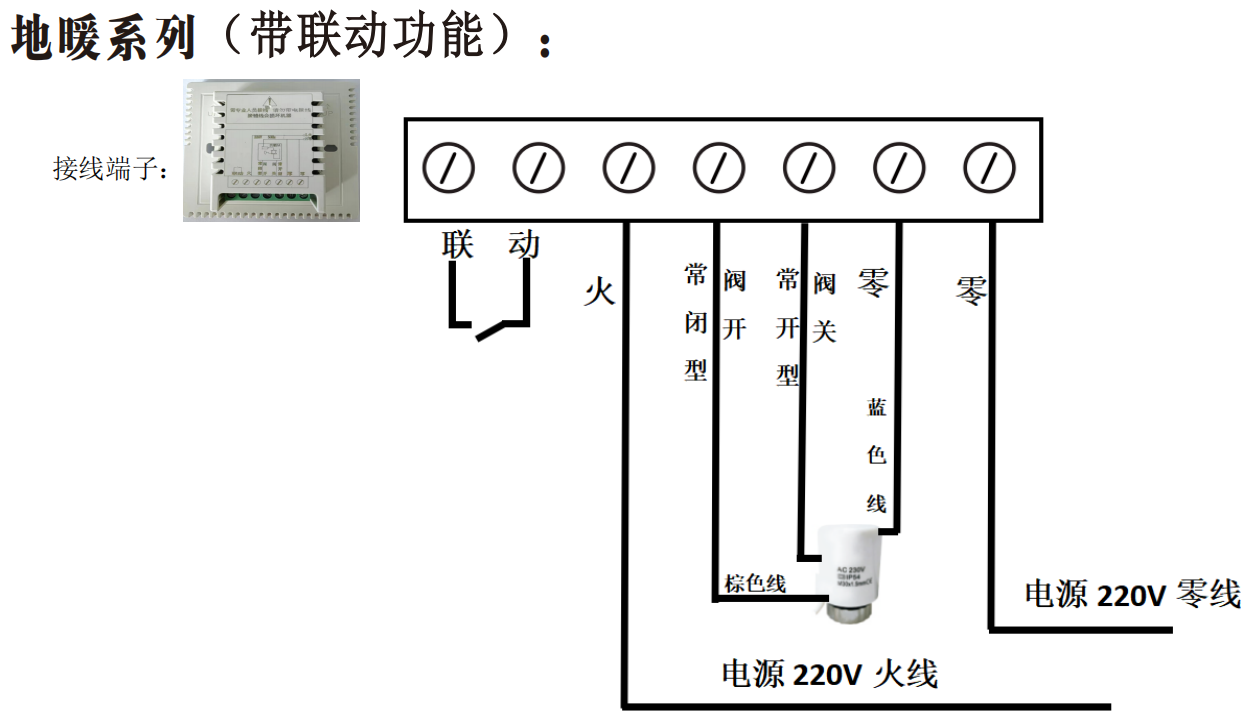

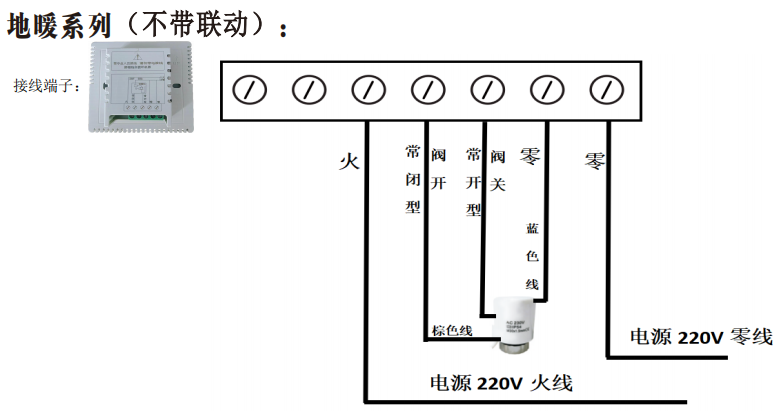

接线图：实际以底壳接线图为准

安装示意图：

第一步：将产品从包装盒PE袋中取出， 用3.5mm宽的一字螺丝刀沿斜面伸到卡槽中4mm ,待撬卡钩。

第二步：用手稍用力向上搬开卡钩脱离卡槽,分开面板和电源盒。

第三步：将分开的电源盒按照正确的接线图接好，在确认无误后将电源盒嵌入86暗盒中。

第四步：取出包装盒的两个螺钉将电源盒固定打紧在86暗盒上。

第五步：将控制面板与电源盒排线相连(注意：请不要用力拉排线,以免排线拉断)。

第六步：以3 0度角将控制面板挂在两个卡钩上，注意一定要挂到位。

第七步：稍用力按下侧两边，卡住面板上壳（安装完毕）。
