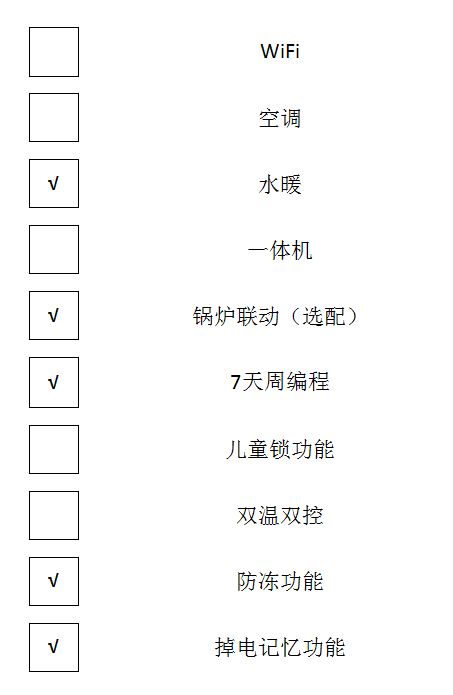

工作电压：AC220~240V,50/60HZ
负载允许最大电流：3A
控温精度：±1℃
自耗功率：<0.3W
温控传感器：NTC
防护等级：lP20
温度环境条件：<90%P.H.不结露
整体外形尺寸：86X86X41mm
前面板外形尺寸：86*86*14mm(H*W*D)
执行标准：Q/RH015
产品视频功能和接线视频
宣传视频
工作原理

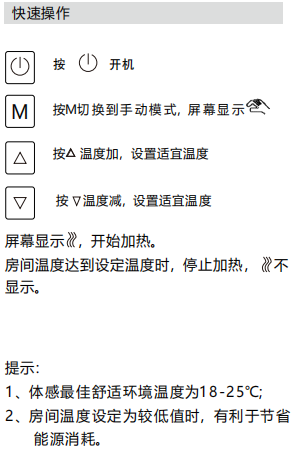

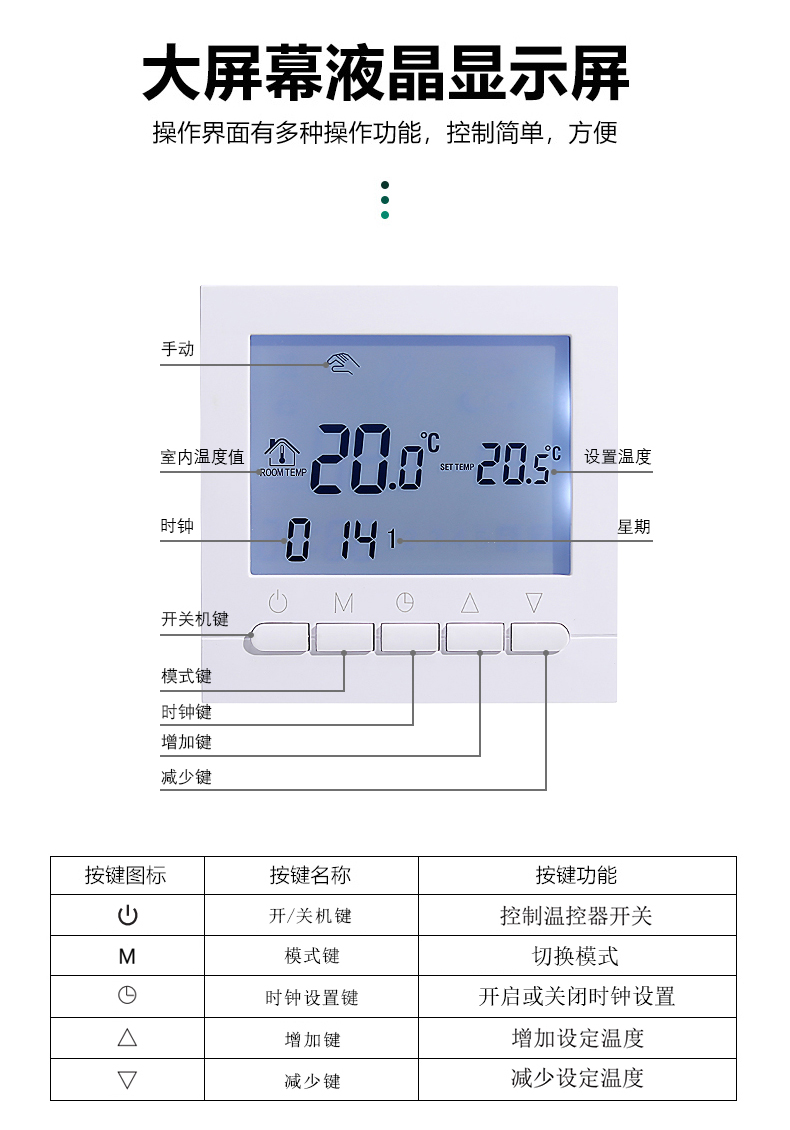

按键功能
电源键： 开机/关机
模式键： 切换手动/自动模式长按进入时段设置功能
时钟键： 时，分，周的设置
上键：温度加，配合M和时钟键进行编程
下键：温度减，配合M和时钟键 进行编程

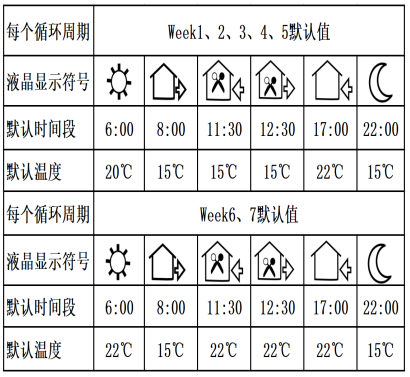

默认时段参数表
如时段有多余，请将多余时段温度设置为与之前的温度相同时段中不支持关机。如不需要加热，请将室温设置为最低即可。
安全信息
温控器采用电进行工作，不恰当的安装、使用和检修可能导致触电危险！
必须遵循所有事故预防的相关规定、应用标准和指导。
温控器的安装和检修必需由具有相关资质的专业人员来执行。严禁私自拆卸和维修！
正确安全使用瑞好采暖控制系统，同时也需保证相关产品在运输、存放、装配、安装、调试和使用的各个过程中正确操作。
安装或使用温控器时应注意防水严禁用湿抹布和潮湿的手等触摸温控器。
产品在储存、运输、安装和使用过程中的各 项参数必须符合本说明书及相关规范的要求。
开机状态下
1.短按开关机键可进行开关机操作。
2.长按时钟键3秒可以进行上锁/解锁操作,上锁后有图标指示。
3.正常工作时，短按M键松手，可进行手动模式和自动模式切换。

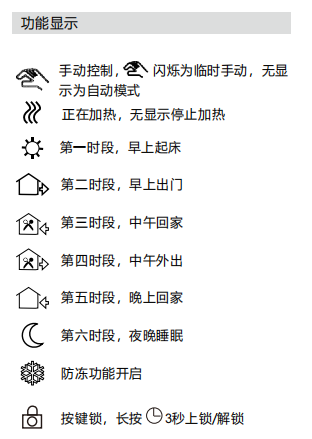

4.在手动模式下,可通过上下调温键进行手动温度设置，手动模式时，有图标指示。
5.在自动模式下，长按M键3秒可进入时段时间和温度设置,短按M键进行设置选择,被设置的时段会有当前时段图标显示，被设置的参数会闪烁显示，通过上下调温键进行设置（具体操作参考时段编程）。
6.测温探头故障请参考故障显示代码提示----E1内置探头短路 E2内置探头短路E3外置探头断路 E4外置探头短路。
7.在自动模式下，没有在设置时间或者时段参数时，短按上下调温键，可进行时段温度临时调整，临时调整时，手动图标闪烁，该调整只对当前时段的设置温度有效，调整后自动保存到时段设置温度参数中，按M键后手动图标闪烁停止。
8.在没有设置时段参数时，短按时钟键，用过上下调温键可调整当前时间。
注意事项
1.调整时间时，M键无效。
2.时段模式下，时段参数设置时，时钟键无效。
3.M键和时钟键都有长短按复用功能，在使用时需仔细阅读说明书后操作，否则容易出现误操作。
高级设置
关机状态下： 长按M键3秒进入高级设置----
H1 修正温度 -9-9℃
H2 启动温差 0-5℃
H3 测温探头选择 00内置传感器 01外置传感器 02内控外限（可选）
H4 设置温度上限 5---90度 （默认35）
H5 外部传感器限温值 5---90度 默认35
H6 防冻功能启停 00关闭 01开启（默认01）
注：在操作过程中如果出现参数设置不清或者异常时，请在关机状态下同时按住M键和时钟键可复位温控器并恢复出厂设置。
注：该产品未使用存储电池，产品时间在断电后重启恢复为默认时间，需重新设定当前时间。部分功能不在断电记忆范围内。

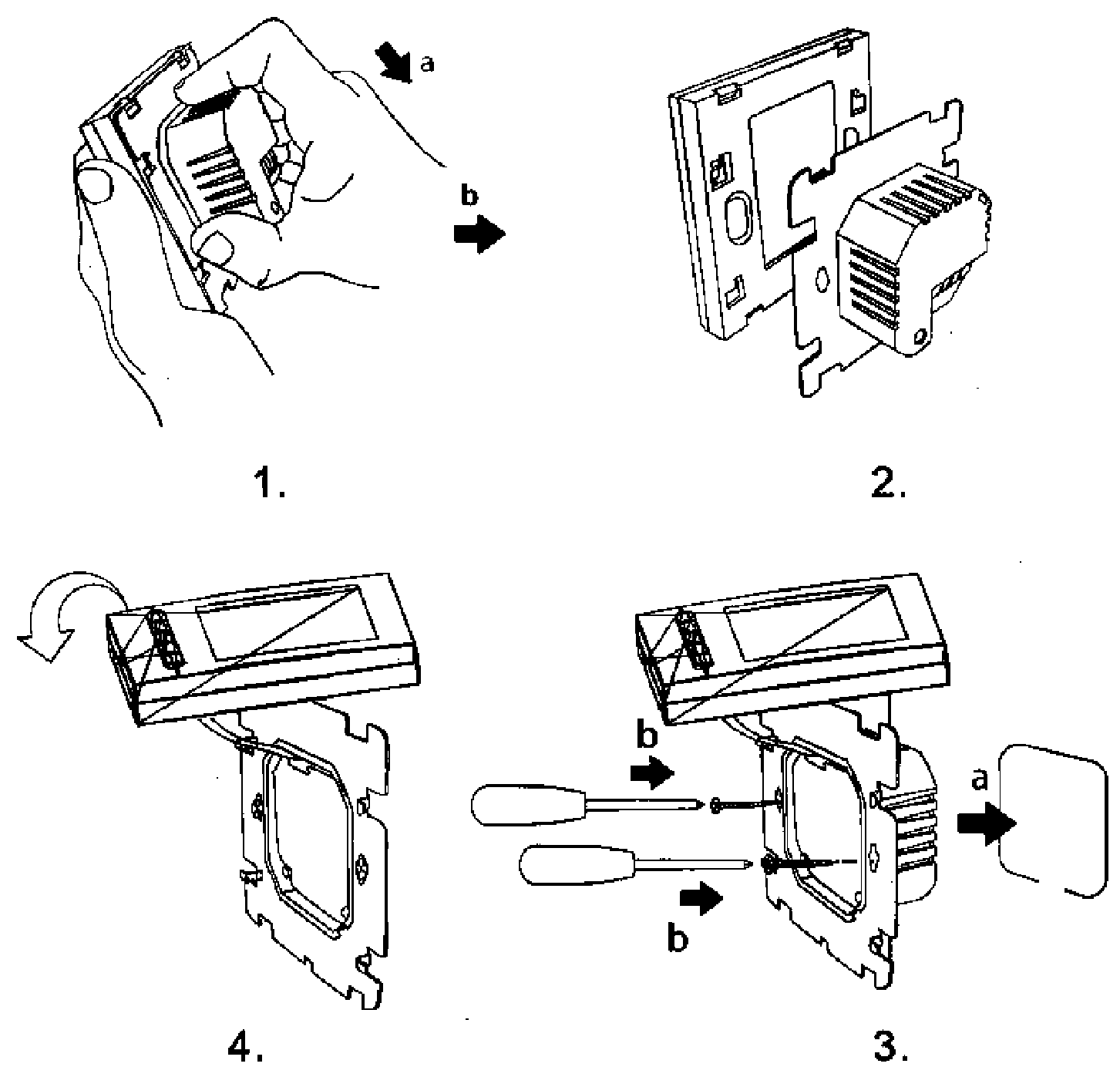

1.先将温控器按照接线图接好线
2.再握住温控器前面板，向下推后面底盒，将底板划出卡槽
3.用标配螺丝将刚底板固定在暗盒上（注意不用取出排线，避免温控器损坏温控器）
4.将前板压入钢铁板，再往下滑入卡槽，直到‘咔’一声安转到位。
注意： 本温控器可用于满负荷运行的工作状态的海拔高度为2500米以下；在海拔高于2500米低于4200米的地方使用时外接负载的额定功率应小于或等于本品的额定功率的80%。
注意事项：
1.必须断电后进行安装操作；
2.请严格按照接线图正确接线或专业电工安装；
3.安装高度宜为1.4m；
4.不可将温控器安装在冷热源附近，并且避免阳光直射；
5.切勿让水、水泥浆、金属颗粒等杂物进入温控器，否则会导致温 控器的损坏；
6.本温控器只能按照本公司规定的方法使用，未授权的修改和使用 非本公司所出售或推荐的零配件都有可能导致本系统出现故障，甚 至损坏；
7.本说明书若有进一步修改或更改，恕不另行通知；
8.本温控器高级设置在专业人士指导下进行修改或联系当地经销商，请不要随意调整原有参数（部分功能已在出厂前设置完成），以免 破坏已设定的参数，影响您的正常使用。
感谢您使用本公司的产品，如有问题请联系当地经销商。

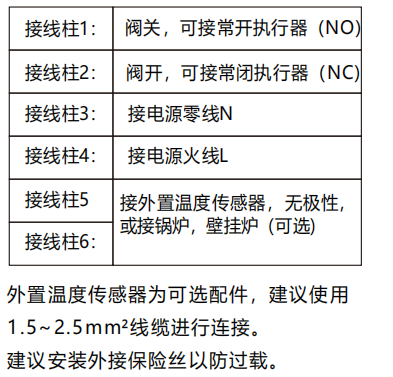

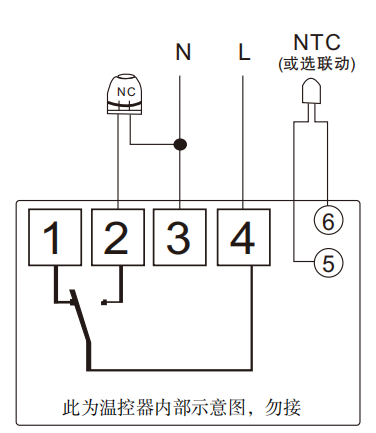

接线图
