产品参数

电源电压:220VAC-240VAC 50/60HZ

负载电流:3A、5A、10A应用水地暖(可选)

本机功耗:<1W

温度设定范围:内控温范围:5-35℃

控温精度:±1℃

颜色和外壳材料:白色PC/ABS阻燃材料

面板外形尺寸:86X86X13mm

电源盒外形尺寸:62X46X28mm

产品视频 功能操作说明

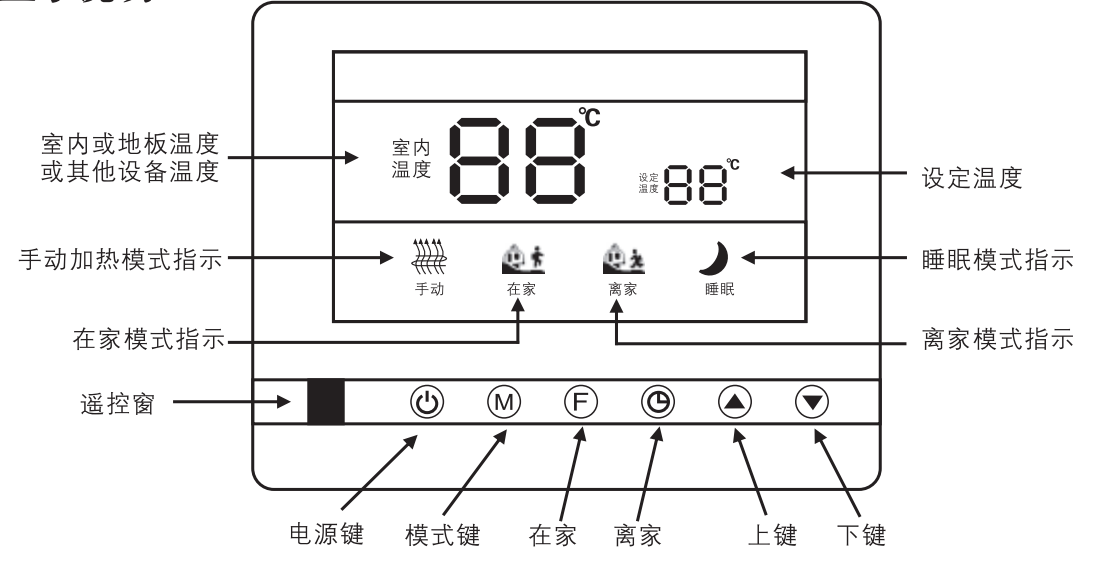

功能与显示说明:

加热标识：当显示该图标时，表示温控器处于加热状态下。

在家模式标识：当显示该图标时，表示房间温度为默认27℃，调整范围为5-35℃

离家模式标识：当显示该图标时，表示房间温度为默认5℃，调整范围为3-10℃

睡眠模式标识：当显示该图标时，表示房间温度为默认25℃，调整范围为10-28℃

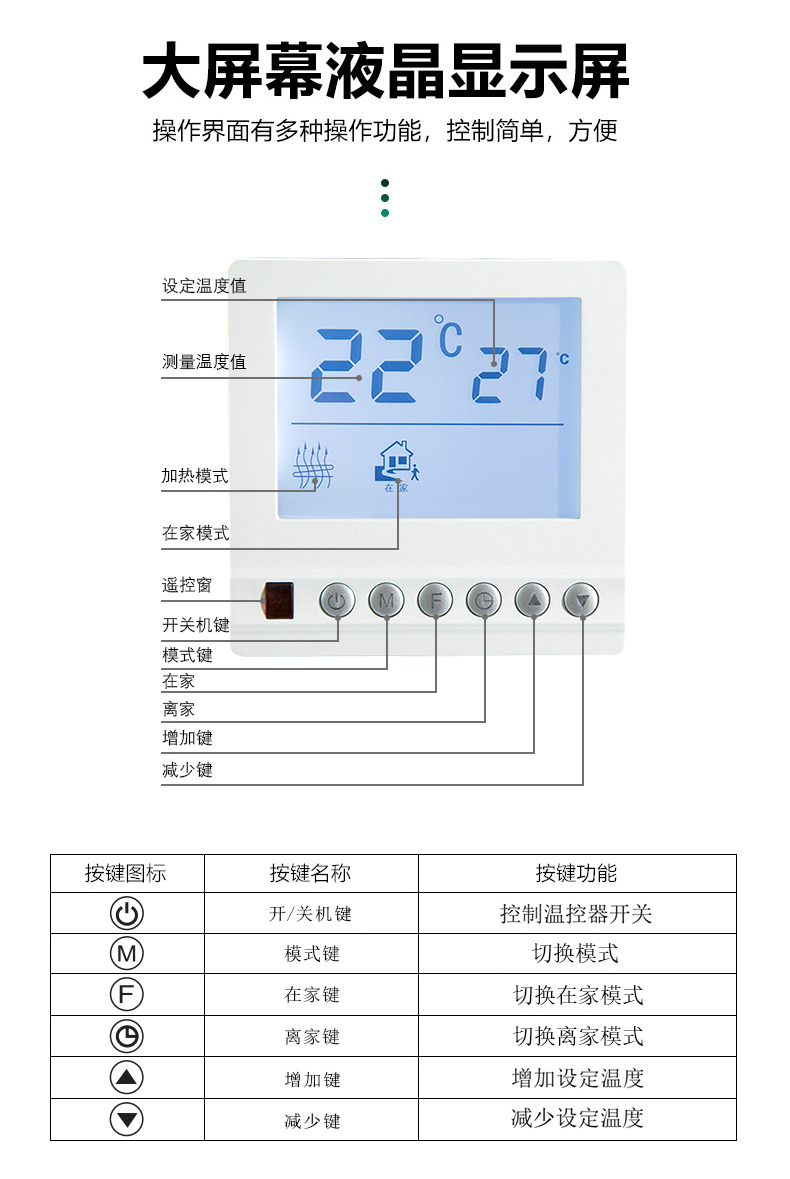

按键功能与操作

1.4个功能按键,从左到右分别为ON/OFF键，MODE键,UP键,DOWN键;

2.通电，按ON/OFF开机,再按一次,关机;

3.在开机状态,按MODE键,切换工作模式,共3个工作模式,在家模式(在家图标显

示),离家模式(离家图标显示),睡眠模式(睡眠图标显示)，

4.在手动模式下,可以按UP,DOWN键手动切换控制温度;其他几个模式正常运

行时,能手动临时调整温度;

5.温度校准:关机状态下，长按MODE键,首先显示为H1,此时表示调整的是校准

温度,可以按UP,DOWN进行校准，默认校准为-1℃;

6.在校准温度时，短按MODE,显示H2,此为启动温差，默认为2℃;

7.在校准温度时，短按MODE,调整显示为H3,表示防冻温度，默认为3℃;

8.温度:在家模式，默认27℃，调整范围5℃-35℃;离家模式，默认5℃，调

整范围3℃-10℃;睡眠模式，默认25℃,调整范围10℃-28℃;

9.在开机控温时，当室内温度小于设定温度，2个的差值大于等于启动温差，

负载启动;室内温度等于或大于设定温度，负载关闭;

10.防冻:关机状态下,当室温低于防冻温度,负载打开;高于防冻温度，负载关闭;

11.背光:当有按键按下时，背光亮起，无按键操作时，延时25秒熄灭;

12.掉电记忆:所有设定的参数和控制状态，均在背光熄灭后,自动保存;重新来电后，自动恢复运行。

安装注意事项

1、在安装之前请切记关闭电源

2、在安装之前请在室内找一个温度稳定，没有靠近进门处或空调装置的地方

3、在安装之前，必须查看室内系统电路图，根据后壳标贴接线图连接电路，

如果你的系统与后壳标贴连接图不相符，请与经销商联系或请教资深电工师。

4、在安装时请严格按照后壳标贴接线图进行接线

5、不要用力拉排线，否则会造成损坏

6、安装过程中注意不要对面板液晶屏施加压力或者划伤液晶屏

7、安装过程中注意不要磕碰线路板元器件，不要摔落或使后壳变形

8、安装过程中如果采用硬塑线，必须事先折弯合适角度

9、在施工期间安装时请不要落入施工泥浆中，以免损坏整个产品

10、根据详细的电流说明使用，禁止超载

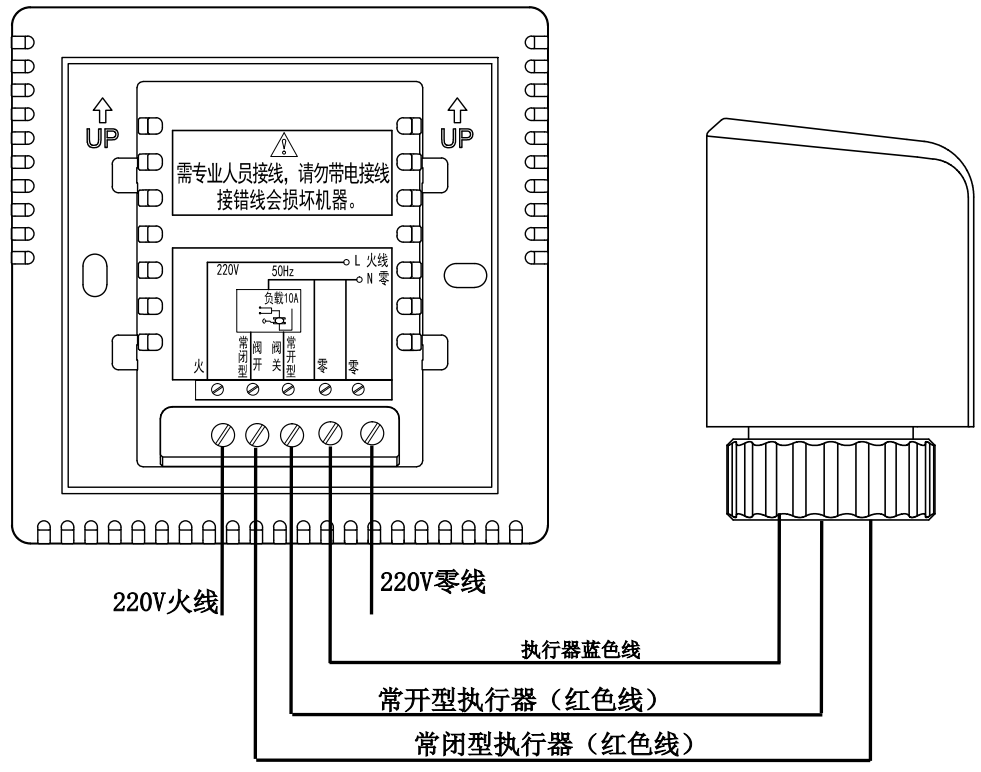

接线图：实际以底壳接线图为准

安装步骤：

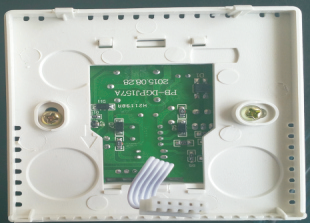

第一步:将产品从包装盒PE袋中取出，用3.5mm宽的一字螺丝刀沿斜面伸到卡槽中4mm,待撬卡钩

第二步:用手稍用力向上搬开卡钩脱离卡槽,分开面板和电源盒

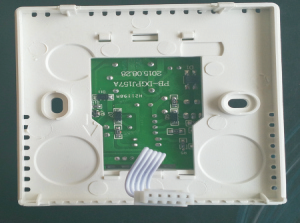

第三步:将分开的电源盒按照正确的接线图接好，在确认无误后将电源盒嵌入86暗盒中

第四步:取出包装盒的两个螺钉将电源盒固定拧紧在86暗盒上

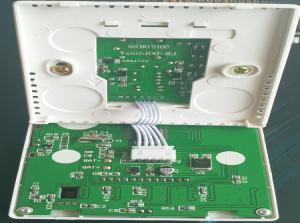

第五步:将控制面板与电源盒排线相连(注意:请不要用力拉排线,以免排线拉断)

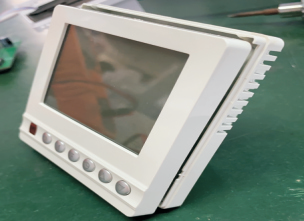

第六步:以30度角将控制面板挂在两个卡钩上，注意一定要挂到位

第七步:稍用力按下侧两边，卡住面板上壳(安装完毕)
