电源电压：220VAC-240VAC 50/60Hz
负载电流：3A.5A.10A应用水地暖
本机功耗：＜1W
温度设定范围：内控温范围：5-35℃
控温精度：±1℃
外壳材质：PC/ABS阻燃材料
面板外形尺寸：86*86*13mm
电源盒外形尺寸：62*46*28mm
功能和接线视频
宣传视频
工作原理

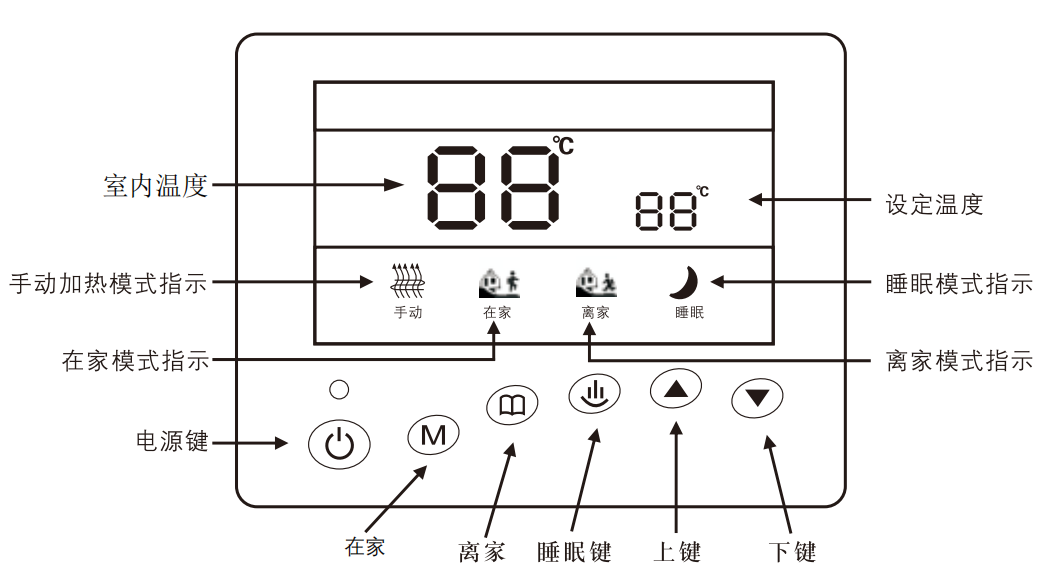

功能与显示说明：
加热标识：当显示该图标时，表示温控器处于加热状态下。
在家模式标识：当显示该图标时，表示房间温度为默认27℃，调整范围为5-35℃
离家模式标识：当显示该图标时，表示房间温度为默认5℃，调整范围为3-10℃
睡眠模式标识：当显示该图标时，表示房间温度为默认25℃，调整范围为10-28℃
按键功能与操作：
1.6个功能按键，从左到右分别为开关机键、M键、书页键、睡眠键、上键、下键；
2.通电，按一次开关机键进行开机，再按一次进行关机；
3.在开机状态，按3个键，切换工作模式，共3个工作模式，M键表示在家模式，书页键表示离家模式,睡眠键表示睡眠模式
4.在家模式下，可以按上，下键手动切换控制温度；其他几个模式正常运行时，能手动调整温度；
5.温度：在家模式，默认27℃,调整范围5℃-35℃;离家模式，默认5℃,调整范围3℃-10℃;睡眠模式，默认25℃,调整范围10℃-28℃。
6.在开机控温时，当室内温度小于设定温度，2个的差值大于等于启动温差，负载启动；室内温度等于或大于设定温度，负载关闭；
7.防冻：关机状态下，当室温低于防冻温度，负载打开；高于防冻温度时，负载关闭；
8.背光：当有按键按下时，背光亮起，无按键操作时，延时25秒熄灭；
9.掉电记忆：所有设定的参数和控制状态，均在背光熄灭后，自动保存；重新来电后，自动恢复运行。
在关机状态下：短按M键进入高级设置，短按M键进行切换设置选项，加减键调整设置参数
H1 修正温度 -8--- 8℃（默认-2℃）
H2 启动温差 0--- 5℃(默认0℃）
H3 防冻温度 2--- 5℃（默认3℃）
H4 输出延时 2--- 9秒（默认3秒）

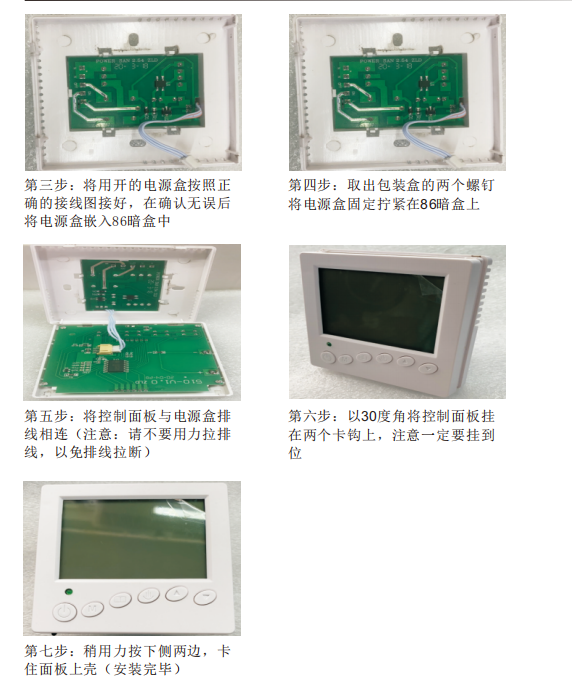

安装注意事项
1、在安装之前请切记关闭电源；
2、在安装前请在室内找一个温度稳定,没有靠近进门处或空调装置的地方；
3、在安装之前,必须查看室内系统电路图,根据后壳标贴接线图连接电路,如果你的系统与后壳标贴连接图不相符,请与经销 商联系或请教资深电工师；
4、在安装时请严格按照后壳标贴连接图进行接线；
5、不要用力拉排线,否则会造成损坏；
6、安装过程中注意不要对面板液晶屏施加压力或者划伤液晶屏
7、安装过程中注意不要磕碰线路板元器件,不要摔落或使后壳变形
8、安装过程中如果采用硬塑线,必须事先折弯合适角度；
9、在施工期间安装时请不要落入施工泥浆中,以免损坏整个产品
1 0、根据详细的电流说明使用,禁止超载。

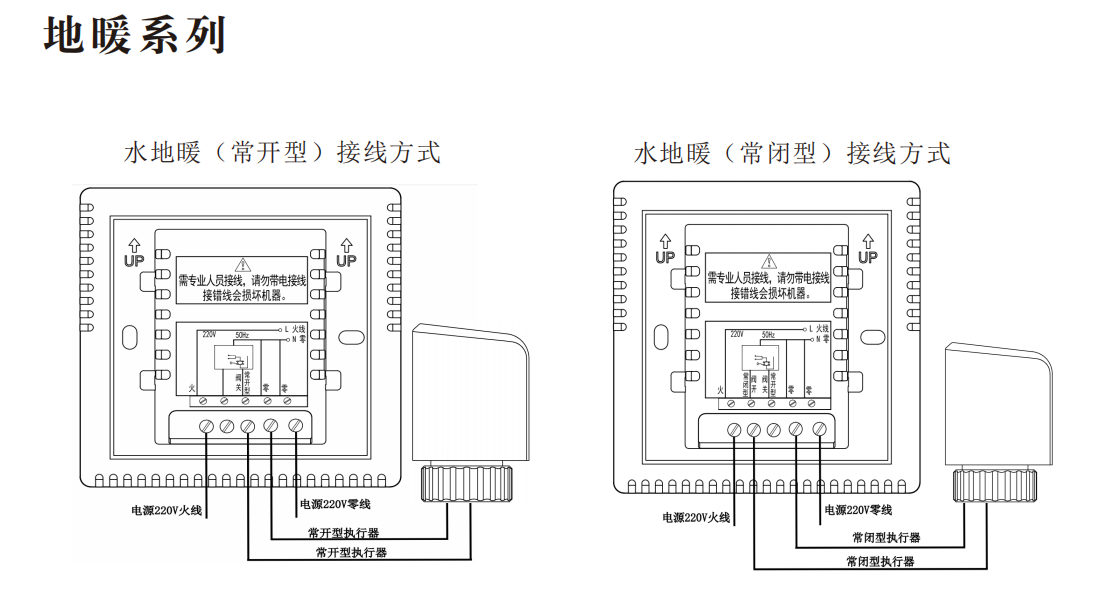

警告：接线一定按照电气接线图正确接线。切勿将水、泥浆等杂质进入温控器内，否则将会造成器件损坏！
