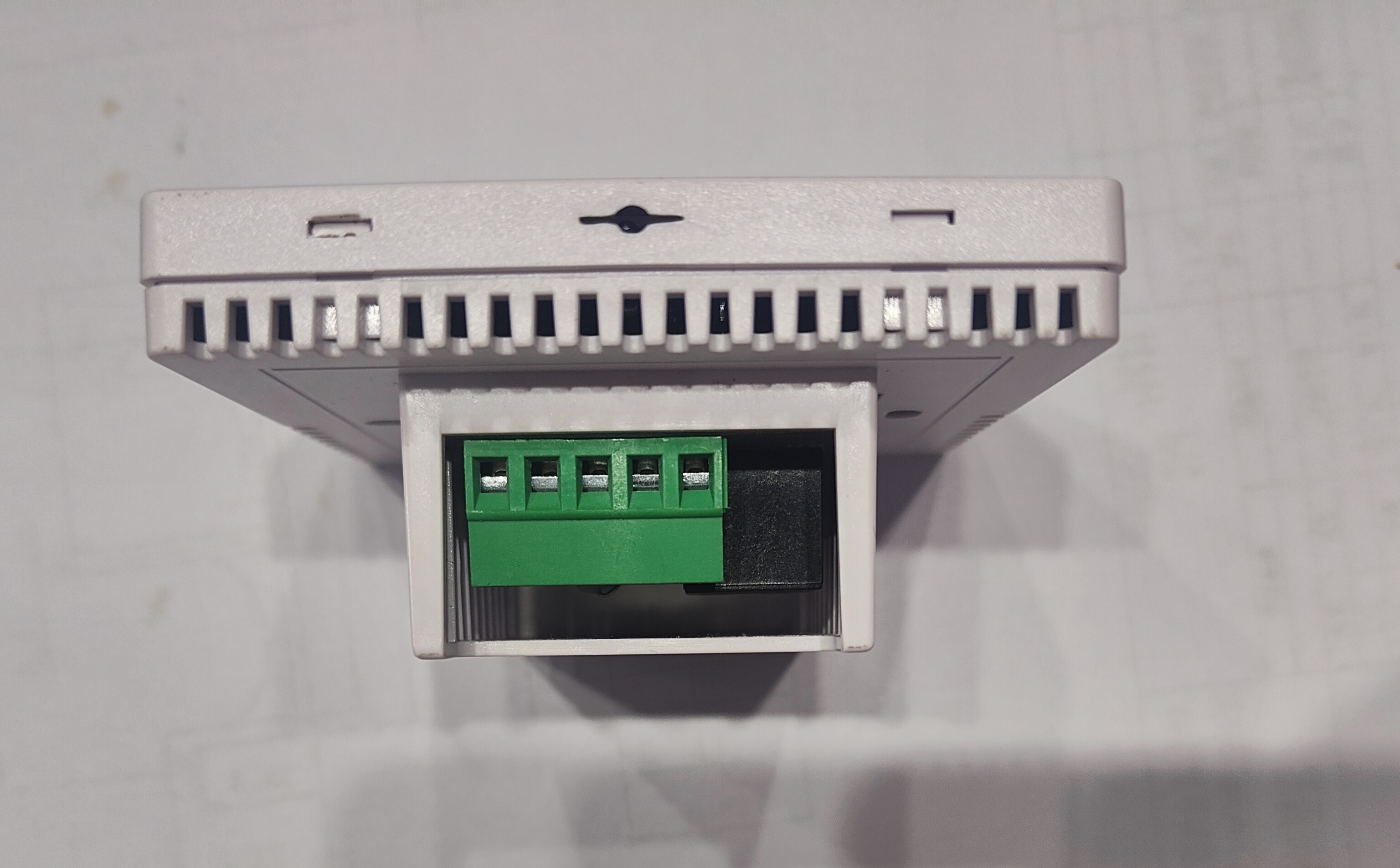

产品参数

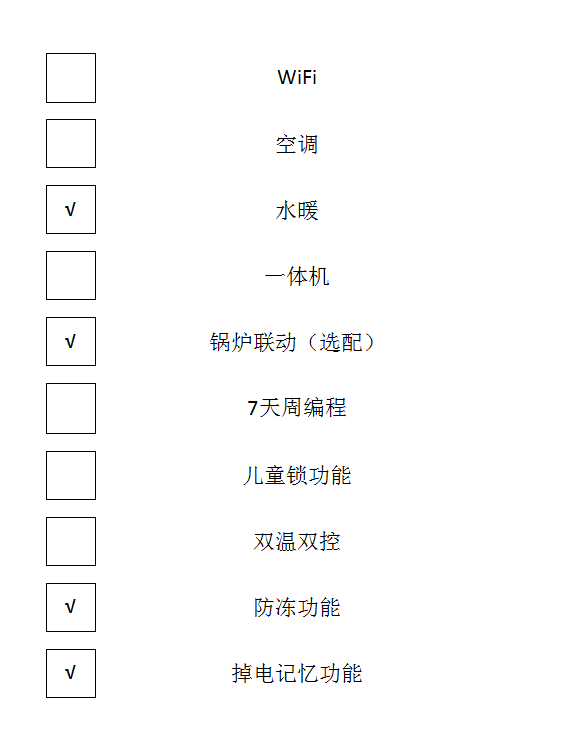

技术指标:

电源电压:220VAC-240VAC 50/60HZ

负载电流:3A、5A、10A应用水地暖(可选)

本机功耗:<1.5W

温度设定范围:内控温范围:5-35℃

控温精度:±1℃

颜色和外壳材料:白色PC/ABS阻燃材料

面板外形尺寸:86X86X13mm

电源盒外形尺寸:62X46X28mm

产品视频 功能操作说明

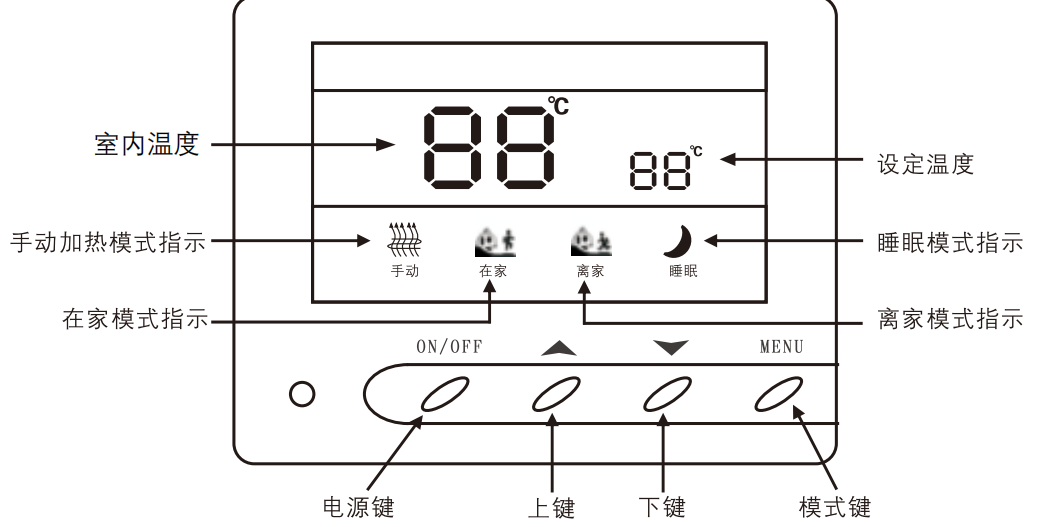

功能与显示说明：

加热标识：当显示该图标时，表示温控器处于加热状态下。

在家模式标识：当显示该图标时，表示房间温度为默认27℃，调整范围为5-35℃

离家模式标识：当显示该图标时，表示房间温度为默认5℃，调整范围为3-10℃

睡眠模式标识：当显示该图标时，表示房间温度为默认25℃，调整范围为10-28℃

按键功能与操作：

1.4个功能按键，从左到右分别为0N/OFF键，上键，下键，MENU键;

2.通电，按ON/OFF开机，再按一次，关机;

3.在开机状态，按MENU键，切换工作模式，共3个工作模式，在家模

式，离家模式，睡眠模式。

4.温度:在家模式，默认27℃,调整范围5℃-35℃;离家模式，默认

5℃,调整范围3℃-10℃;睡眠模式，默认25℃,调整范围为10-28℃

按键功能与操作：

1.4个功能按键，从左到右分别为0N/OFF键，上键，下键，MENU键;

2.通电，按ON/OFF开机，再按一次，关机;

3.在开机状态，按MENU键，切换工作模式，共3个工作模式，在家模

式，离家模式，睡眠模式。

4.温度:在家模式，默认27℃,调整范围5℃-35℃;离家模式，默认

5℃,调整范围3℃-10℃;睡眠模式，默认25℃,调整范围10℃-28℃;

5.在开机控温时，当室内温度小于设定温度，2个的差值大于等于启

动温差负载启动;室内温度等于或大于设定温度，负载关闭;

6.背光:当有按键按下时，背光亮起，无按键操作时，延时20秒熄灭;

7.掉电记忆:所有设定的参数和控制状态，均在背光熄灭后，自动保

存;重新来电后，自动恢复运行。

关机状态下:

长按模式键(MENU键)进入高级设置，短按MENU键进行切换选项，通过上下键进行调节

H1修正温度:-8----8℃(默认-2℃)

H2启动温差:0---5℃(默认0℃)

H3防冻温度:2---5℃(默认2℃)

H4输出延时:2---9秒(默认2秒)

安装注意事项

注意事项:

1.必须断电后进行安装操作;

2.请严格按照接线图正确接线或专业电工安装;

3.安装高度宜为1.4m;

4.不可将温控器安装在冷热源附近，并且避免阳光直射;

5.切勿让水、水泥浆、金属颗粒等杂物进入温控器，否则会导致温控器的损坏;

6.本温控器只能按照本公司规定的方法使用，未授权的修改和使用非本公司所

出售或推荐的零配件都有可能导致本系统出现故障，甚至损坏;

7.本说明书若有进一步修改或更改，恕不另行通知;

8.本温控器高级设置在专业人士指导下进行修改或联系当地经销商，请不要随

意调整原有参数(部分功能已在出厂前设置完成)，以免破坏已设定的参数，影

响您的正常使用。

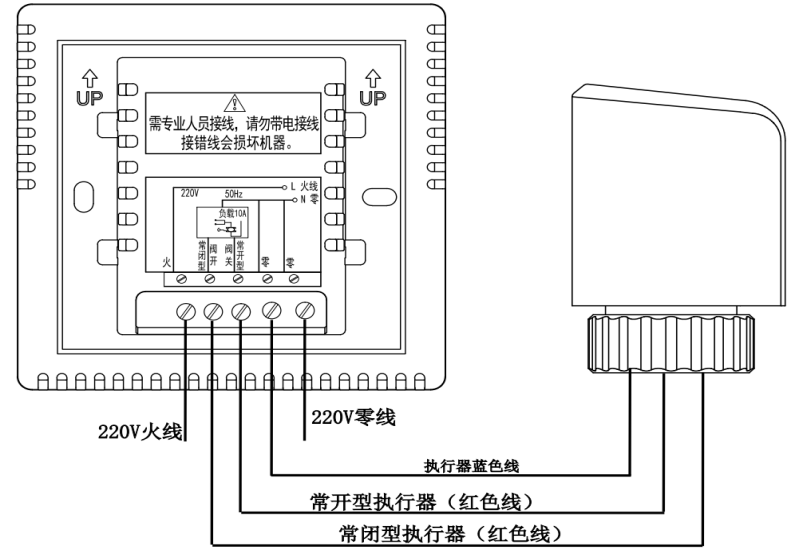

接线图：实际以底壳接线图为准

警告：接线一定按照电气接线图正确接线。切勿将水、泥浆等杂质进入温控器内，否则将会造成器件损坏！

安装步骤：

第一步:将产品从包装盒PE袋中取出，用3.5mm宽的一字螺丝刀沿斜面伸到卡槽中4mm,待撬卡钩

第二步:用手稍用力向上搬开卡钩脱离卡槽,分开面板和电源盒

第三步:将分开的电源盒按照正确的接线图接好，在确认无误后将电源盒嵌入86暗盒中

第四步:取出包装盒的两个螺钉将电源盒固定拧紧在86暗盒上

第五步:将控制面板与电源盒排线相连(注意:请不要用力拉排线,以免排线拉断)

第六步:以30度角将控制面板挂在两个卡钩上，注意一定要挂到位

第七步:稍用力按下侧两边，卡住面板上壳(安装完毕)
