电源电压:AC220V 50/60HZ
设温范围:5-35℃
控温精度:±1℃
负载电流:<10A
测温范围:1-99℃
感温元件:NTC
静态功耗:<1.5W
工作环境:0-60℃
功能和接线视频
宣传视频
工作原理

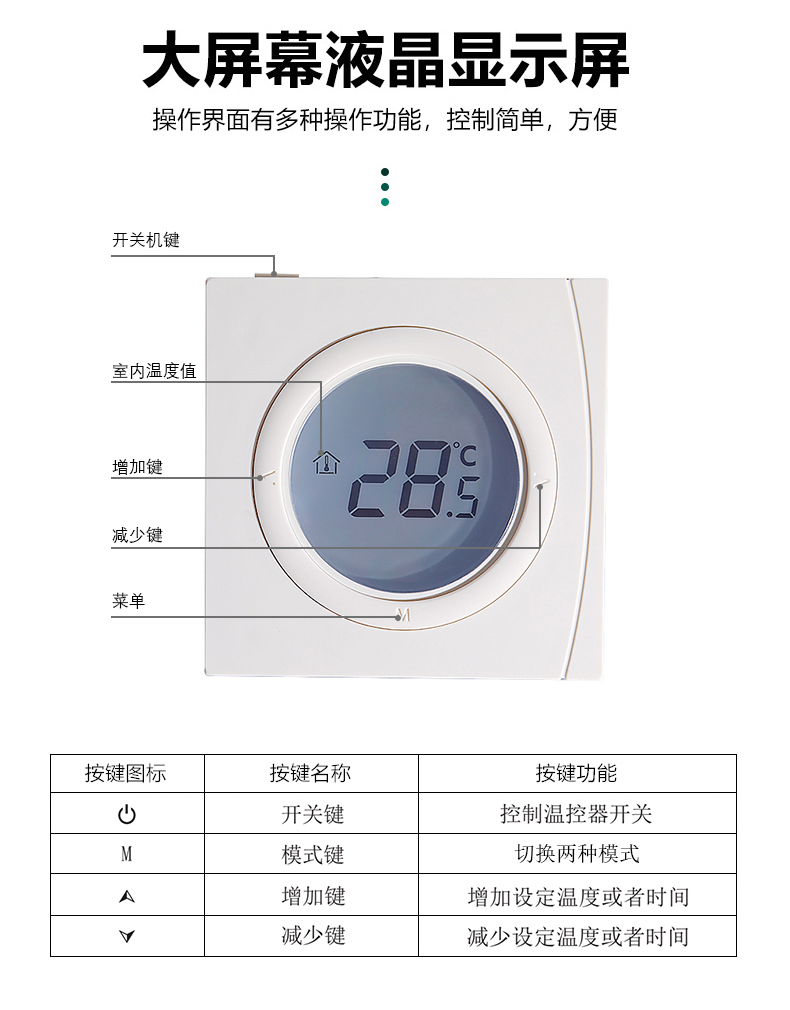

按键说明:
开关键，控制温控器开关
模式键
增加键，增加设定温度或者时间
减少键，减少设定温度或者时间
按键功能与操作
开关机:按开关键一次开机，再按一次山键关机。
模式切换:“M”切换两种模式。
上升:通过增加键，可调整时间或者温度上升。
下降:通过减少，可调整时间或者温度下降。
:加热运行标志
高级功能设置:
一、在开机状态下，同时先按住M键和再按加号上锁，解锁相同;
二、开机状态下,长按M键进入高级设置:
P02 内外测温探头选择 01表示内部探头检测， 02 03表示外部探头检测
P03 设置温度上限温度
P04 设置温度下限温度
P09 防冻开启或关闭 1表示开启 2表示关闭
P10 防冻温度设置 5---17度
P12 预留功能设置(暂时未添加功能)
三、关机状态下同时按住M键和上端空白键，温控器恢复出厂设置
注意事项
1、安装时切断电源。配置电源开关，在非供暖时切断电源。
2、安装位置应距地1.4m左右，避免阳光直射、避风、远离热源，具有房间温度代表性的位置。
3、根据接线图连接电路。如果使用的温控器与配备的安装图不相符，请与经销商或工厂联系。
4、根据标示电流配备负载，禁止超载。
5、每个产品负载为一个三线两控电动球阀或一个至多个电热执行器。不同批次的产品和不同的
负载可能会有不同的接线方式，请参照配备的接线图正确接线。
安装使用事项:
1、电源线务必安装正确，火线零线不能接反，以免损坏温控器。
2、温控系统前端应加设电源控制开关或单独的电源插座，在不需要温控系统工作的时候应切断电源。
3、液晶温控面板工作时需要稳定的电源支持，非正常断电和瞬间电源的闪断，都可能会导致温
控面板的关闭或不正常工作。无论是何种性质的断电后的再次来电，都可能会导致供暖系统
的停止工作。因此当正常供暖期间发现面板关闭时请及时启动温控面板进入工作状态。
4、液晶温控面板具备自动记忆功能，可能动力电源被切断再次供电时，自动切换到断电前的工作状态。
5、配备电热执行器的温控系统，在断电状态下，有保持供暖和切断供暖两种形式，应根据实际需要选配。
6、温控器安装位置应有代表性并不受其他热源或流动空气的影响。安装使用中遇有款式不同或其他未注明事项时，请及时联系供货商。
注意事项:
1.必须断电后进行安装操作;
2.请严格按照接线图正确接线或专业电工安装;
3.安装高度宜为1.4m;
4.不可将温控器安装在冷热源附近，并且避免阳光直射:
5.切勿让水、水泥浆、金属颗粒等杂物进入温控器，否则会导致温控器的损坏;
6.本温控器只能按照本公司规定的方法使用，未授权的修改和使用非本公司所出售或推荐的零
配件都有可能导致本系统出现故障，甚至损坏;
7.本说明书若有进一步修改或更改，恕不另行通知:
8.本温控器高级设置在专业人士指导下进行修改或联系当地经销商，请不要随意调整原有参数
(部分功能已在出厂前设置完成)，以免破坏已设定的参数，影响您的正常使用
安装步骤：
拆开主控板:用3.5mm宽的一字螺丝刀沿斜面伸到卡槽中4mm，略用力向上撬起
即可打开卡钩子取下排线

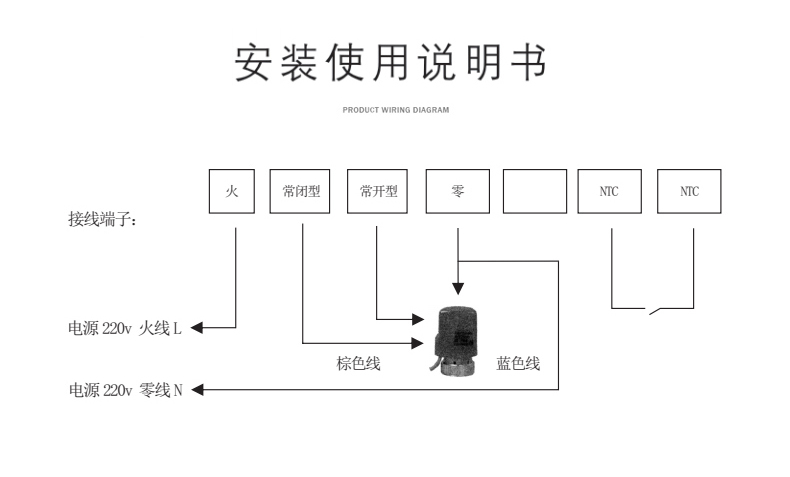

按接线图，接到接线端子上，用螺丝拧紧
用螺丝将温控器电源板固定在墙上的86盒内
将面板和电源板扣接在一起
以30度角挂上上面的两个挂钩稍用力按下侧，卡住上壳，安装完毕
